一、設計目的
　　夏季遇到強降雨時，建筑物地下室、地下車庫雨水排放困難，解決排水問題。
　　二、設計要求
　　2．1具有手動、自動轉換功能。
　　2.2當遇到強降雨時，所有的水泵能夠按照邏輯功能自動的啟動或停止，提高排水量。
　　2.3采用數字邏輯電路控制方式，改變強電控制方式，用弱電控制強電。
　　2.4根據現場水位的高低，電路能夠?qū)π枰�投入的水泵進行判別，有選擇的投入或退出，起到節能的作用。
　　2.5全天候24可處于自動工作狀態，穩定可靠。
　　2.6使用手動功能，對任何水泵可以用手動進行直接啟動或停止。
　　三、原理說明
　　3.1識別電路：識別電路可以根據水位的高低，來控制計數器的控制門，由振蕩器向計數器發送脈沖，當計數器計到15個脈沖時（根據現場情況，時間長短可調），潛水泵工作，開始排水。當水位繼續升高時同樣原理深水泵工作。從而，達到自動強排的目的。另外，從節能的角度考慮，該電路可以根據水位高低的情況，電路可以判定出下一級水泵是否需要投入運行。例如：當水位達到第二級水泵的臨界點時，電路不會馬上投入工作，而是根據振蕩器的脈沖數量進行計算，如果達不到預設的15個脈沖時，這時如果水位下降，計數器將會把原來的信息全部清零，不會有信號輸出；反之，計數器的脈沖數達到15個時，計數器一方面有信號輸出，第二級水泵才能運行；另一方面，對信息進行保持，這時，即便是再有信號送入計數器，計數器內部的信息不會發生變化。因此，該電路能夠使一臺電機運行的不會盲目的使下一級電機投入運行，起到了到了節能的作用。
　　3.2選擇開關：該電路設計了由計數器電路作為控制電路的功能選擇開關，代替了傳統的板把開關，程序功能為：當按下1次時，為手動運行方式；當按下2次時，為自動運行方式；當按下3次時，計數器歸零，電路出于等待狀態。
　　3.3手動功能開關：電路處于手動工作狀態時，可以手動控制任何一臺水泵的啟停。程序功能為：當按下1#排水泵的按鈕時，1#排水泵啟動；當再次按下1#排水泵的按鈕時，1#排水泵停止。其它相同。
　　四、工作狀態說明
　　4.1潛水泵工作：
　　當下雨時，積水井內開始積水，這時井內積水較淺，識別電路輸出為0，無信號輸出。這時，所配的水泵都不工作。
　　當井內積水繼續升高，水位到達一定高度時，識別電路工作狀態反轉，由0變1。將計數器的控制門打開，振蕩器的脈沖信號輸入計數器，計數器開始計數。當計數器計到15個脈沖信號時，計數器輸出為1，潛水泵工作。這時計數器處于保持工作狀態。
　　識別電路1↑→計數器↑→驅動電路↑→淺水泵↑
　　當水位在15秒內下降的話。并且低于設定水位高度時，識別電路翻轉，由1變0，關斷計數器控制門，同時工作狀態清0，無信號輸出。淺水泵停止工作。
　　識別電路1↓→計數器↓→驅動電路↓→淺水泵↓
　　4.2深水泵工作：
　　潛水泵工作后，水位繼續上漲，潛水泵已經滿足不了排水的要求，水位到達一定高度時，這時，另一組識別電路發生翻轉，由0變1，同樣，將另一路計數器的控制門打開，振蕩器的脈沖信號輸入計數器，該計數器開始計數。當計數器計到15個脈沖信號時，計數器輸出為1，深水泵工作。計數器處于保持工作狀態。這時潛水泵和深水泵同時工作，進行強排水。
　　識別電路1↑→計數器↑→驅動電路↑→淺水泵↑
　　當水位繼續上升時并且達到15秒以上時，深水泵工作狀態：
　　識別電路2↑→計數器↑→驅動電路↑→深水泵↑
　　反之則按順序下降。
　　五、電路組成：
　　電路由電源電路、功能切換電路、脈沖信號發生器、水位識別電路、計數器電路、驅動電路、執行電路組成。
　　

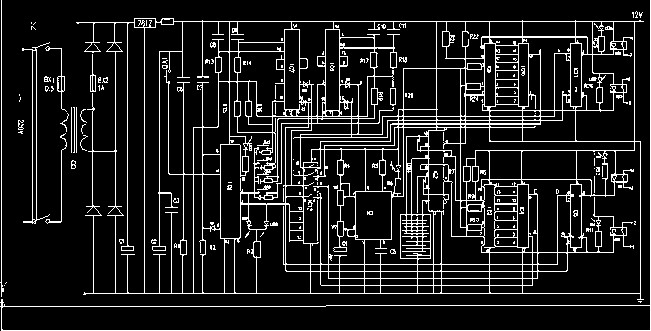

　　六、電路原理圖
　　
　　
　　7、電路特點：
　　7.1該電路由于采用了以集成電路為主的控制元件，弱電控制強電，維修方便。
　　7.2該電路設計了識別電路，脈沖計數電路，只有當計數器計到15個脈沖時，電機才會運行。與水位的高低變化沒有關系，不會隨著水位的高低而啟、停，因此，穩定可靠。
　　7.3振蕩器電路根據識別電路的情況，向計數器發送脈沖，控制計數器的控制門打開的時間長短，從而判斷出是需要潛水泵工作或是需要深水泵工作。
　　此電路既可以在一般的排水場所使用，也可以用在商業建筑、民用建筑的地下室；也適宜下沉式建筑和雨水積水量過大的場合使用。
