摘要：通信電源通常被稱為通信設備的“心臟”，在通信網中，具有無可比擬的重要地位，電源是它的“血脈”，是確保通信暢通的必要條件。本文筆者對提高通信電源的穩定提出自己的看法。
　　關鍵詞:通信電源系統；維護；防雷
　　引言
　　通信電源系統承擔著向電力系統交換機、光端設備、PCM設備、微波設備等通信設備供電的任務,是所有通信設備的“心臟”,一旦發生供電中斷,通信系統、超高壓輸電線路高頻保護及電網安全穩定裝置通道、調度自動化遠動信息通道將無法運行,將極大地威脅電力系統的安全穩定運行。下面可以從以下幾個方面來分析通信電源的穩定安全。
　　1選用高可靠電源系統
　　電源系統是否穩定,關鍵在于設備是否可靠,設計是否合理。一套電源設備只有在原理設計合理、設備選用可靠的情況下,才能確保其穩定性。
　　由于以前的電源系統多采用分立電子元件,如可控硅等元件,給運行維護帶來很多不便。高頻開關電源具有體積小、噪聲低、效率高、功率因素高、動態性能好、均流特性好、可靠性高、可帶電熱插拔、電磁兼容性極好、對電網污染小的優點,必將取代相控整流器,此外,還易于監控、擴展、實現“N+1”備份的功能。
　　選用安全、穩定的硬件設備是實現通信電源可靠性的第一要素,合理的接線方式也非常重要。為了保證電源系統的獨立性,每套通信設備的兩路電源分別接到高可靠電源系統的獨立直流母排上,每個直流母排上的輸出端均帶有隔離裝置,即雙電源/雙母排概念;而蓄電池分別接入各自母排,組成完全獨立又互不干涉的獨立供電系統。
　　2建立通信電源監控系統
　　為了保證通信系統的暢通,提高設備運行水平,盡量縮短維修時間,使系統管理由局部、臨時監測,變?yōu)橄到y(tǒng)、全天候管理,必須實施監控。通信電源監控系統是對通信設備進行遙測、遙信和遙控,能實時監視和顯示其運行參數,自動監測和處理系統各種故障的設備,并且還能監測機房溫度,并根據環境溫度實時對蓄電池浮充時進行溫度補償。
　　2.1單套電源的監控
　　對于單套電源系統的監控,一般在整流屏配備本機監控裝置,實時監測交流單元,整流單元、直流單元、蓄電池等工作狀態,包括系統電壓、系統工作狀態顯示,負載電流及各整流模塊的輸出電流,蓄電池的充放電電流及安時數、系統的各項運行參數設定值、蓄電池溫度及環境溫度,根據各項設定值發出各類告警信息,并且具有RS-232接口,對于緊急故障具有電話回叫功能,在第一時間通知運行

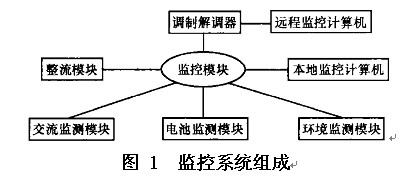

　　人員。其組成如圖1所示。


　　圖1監控系統組成
　　2.2多套電源系統的監控
　　一般來說,一個供電局有多套通信電源,而且大多通信電源無人值班,因此,必須采用獨立的通信電源監控系統,并且把各站的電源監控系統納入通信設備總的監控系統。

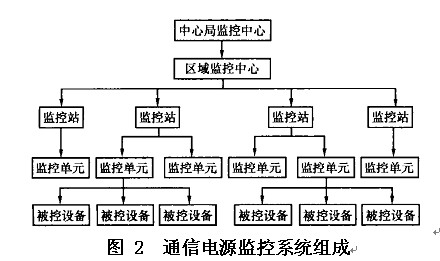

　　根據通信電源集中維護、統一管理的基本模式,監控系統是一個多級的分布式計算機監控網絡,分為監控單元、監控站、區域監控中心、中心局監控中心。四級結構如圖2所示。


　　圖2通信電源監控系統組成
　　一般以地調監控中心為中心局監控中心,各縣調監控中心為區域監控中心。各級的功能為:
　　(1)設備監控單元完成周期性的采集數據,接收和執行命令,接受上一級下達的配置信息、刷新配置文件;
　　(2)監控站實現數據采集和處理,向下與各設備單元監控單元傳送數據,進行處理后,向上級傳送,實時監視各監控單元的工作狀態,同時與監控中心通信,實時向監控中心轉發告警信息,并接受各監控單元的參數,顯示各監控單元采集的各種監測數據和告警信息;
　　(3)監控中心(包括區域監控中心)具有監控站的功能,還能實現各監控站工作狀態顯示和打印各種數據和信息。電源監控系統的基本原則應把可靠性放在第一位,監控系統本身的可靠性必須高于被監控設備的可靠性,監控系統要以監為主、控為輔,并且逐漸向智能化、規范化方向發展。
　　3加強對設備的維護工作
　　對通信電源的維護,主要是對蓄電池的維護。目前,通信電源大多采用免維護蓄電池(閥控式密封蓄電池),但其所謂的免維護其實是指使用過程中不需要加蒸餾水等工作。但在日常的工作中,還需對其進行精心維護。
　　3.1環境溫度的穩定
　　閥控式蓄電池適合在清潔、干燥、通風、避免陽光直射的環境中運行,環境溫度控制在15～35℃,最好是標準室溫25℃。因此,必須安裝空調,確保蓄電池室溫度控制在25℃。
　　3.2對蓄電池的維護
　　蓄電池作為通信電源的后備電源,是確保設備不間斷運行的最后一道防線,必須對其精心維護。在維護過程中,首先要經常觀察其外觀,檢查有無活性物質脫落、極板變形、電解液外漏,柵極有否腐蝕和硫化,及時做好充放電,根據《電信電源維護規程》中規定:
　　(1)蓄電池應每年做1次放電試驗,放電額定容量的30%～40%,每3年做1次容量實驗,使用6年后應每年1次,蓄電池放電期間應每小時測量1次端電壓和放電電流;
　　(2)還要引進先進的測試方法對蓄電池進行定期測試。根據研究,蓄電池的真正等效內阻是由其金屬電阻和電化學電阻組成,內阻的增加導致蓄電池實際容量的減少。現在市場上蓄電池測試儀很多,通過選用合適的蓄電池測試儀對蓄電池進行日常維護,再加上目前電源都對蓄電池裝有巡檢、監控功能,更加能保證蓄電池的日常工作效率。
　　4高度重視防雷接地
　　雷電是對電力系統產生較大影響的一種自然災害,現在很多通信設備發生雷電事故,大多是由電源系統進入,因此必須重視電源系統的防雷接地工作。
　　4.1防雷

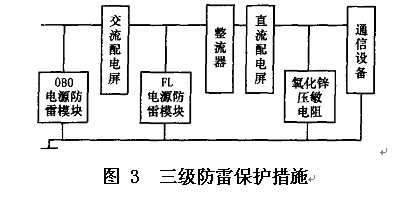

　　根據YD5078-98《通信工程電源系統防雷技術規定》以及各通信站內主要電源配套設備的耐壓沖擊指標和防雷器殘壓要求,電力系統雷害的防護可采取分級協調的防護措施進行電源設備的保護。圖3為三級防雷保護措施。


　　圖3三級防雷保護措施
　　(1)市電引入端安裝OBO電源防雷模塊,可以預先引雷;
　　(2)在交流輸入到整流器中間安裝一組低壓避雷器,確保整流設備及有關低壓設備;
　　(3)直流電源的“正極”在電源設備側和通信設備側均應接地,“負極”在電源機房側和通信機房側均應接氧化鋅壓敏電阻。
　　4.2接地
　　對于通信等弱電設備的防雷,接地系統的良好與否,直接關系到防雷的效果和質量。當有直接雷時,盡管接地電阻很小(1.0Ω左右),但地網上還會產生很大的地位抬升。因此,應該采用聯合接地,通信機房和電源機房還要形成環形地網并多點入地。
　　5加強人員培訓管理工作
　　現代電源技術大量應用電力電子半導體器件,采用自動控技術、計算機技術、電磁技術的多學科交叉技術,是現代電力電子的具體應用。積極讓專業人員參與、把關工程設計,方案審查,工程實施、竣工驗收;加大培訓力度和搞好技術練兵;積極讓專業人員學習新的專業知識;積極引進高素質的電源專業人才等各方面來實施,確實提高維護水平。
　　6結束語
　　綜上所述，在通信網的構成中，電源是它的“血脈”，是確保通信暢通的必要條件。只有從主觀上足夠重視，并創造良好的客觀運行環境，做到管理專業化、制度化，設備、技術先進化，操作、維護現代化，才能保證通信電源系統和通信管理系統的安全運行，確保通信的可靠暢通。
　　參考文獻:
　　[1]潘耀杰,張磊,吳林.高可靠電源系統在電力系統的應用[J].電力系統通信,2004
