摘要：通過對中國散裂中子源（下稱：CSNS項目）邊坡的地球物理勘探、地質災害調查、巖土工程勘察等工作，詳細掌握了邊坡的巖土工程特征，在此基礎上作出了邊坡支護設計方案。文章還對邊坡支護施工技術措施進行了論述。
　　關鍵詞：邊坡支護；設計方案；施工技術措施
　　
　　一、地理位置及工程概況
　　場地位于東莞市大朗鎮水平村南約2.2km，距常虎高速公路100余米，北部邊線走向與高速公路平行，長約593m，寬約450m，占地面積400畝（266，800㎡）。
　　建設用地南部邊線長度約520m，因建設需要開挖，整平場地后幾乎整個南部邊線為山坡，按照規劃坡腳標高在45～55m，形成邊坡東西長度約395m，南部削坡形成的人工邊坡高度大約10～60m，為土-巖質混合高邊坡；而東部、西部和北部因填土，按照規劃整平標高在35～45m形成大約5～15m高邊坡，屬填土高邊坡，場地環境條件較復雜。
　　CSNS項目為國家重大科技基礎設施建設項目，是作為發展中國家的第一臺散裂中子源，進入世界四大散裂中子源行列，它的建設將提高我國的科學地位，該工程項目具有重要的社會、科學意義，選址在東莞大朗鎮，為提升地方在全國乃至世界的知名度有著很重要的意義，建設項目工程重要性屬一級工程。綜合上述各因素，邊坡安全等級為一級。
　　二、挖方區邊坡支護方案
　　本邊坡在目前未開挖的自然狀態下，處于穩定～基本穩定狀態。但在開挖后將形成人工邊坡，坡高約為10～65m，為土～巖質混合高邊坡，工程安全等級為一級，抗震設防烈度為6度。為了充分利用巖土的自承能力，美化環境，建議優先采用一定坡率下的格構式錨桿（錨索）擋墻支護，放坡坡率參數按表1取值。
　　土質邊坡可采用植草護面；巖質邊坡在施工前應將坡面松動巖塊清理干凈，采用噴射彩色混凝土護面，以防止其進一步風化。
　　關于地表水、地下水的處理，坡頂設置截水溝，平臺及坡腳設計排水溝，坡體設置泄水管及迭水槽，以引導雨水及時排泄通暢，防止雨水下滲、沖刷而軟化坡體。
　　合理設置放坡級數，坡形折線型，從東向西將坡面設置成梯狀，每級平臺設置排水明溝，在坡面間隔一定距離設置積水溝槽。在有順坡向節理裂隙且傾角小于邊坡坡度時，需結合裂隙閉合程度、傾角、邊坡坡度等因素進行整體分析，邊坡破壞可能滑動面為強風化與中風化帶之間的不規則形狀，建議采用折線滑動法計算邊坡穩定性系數，采用傳遞系數方法驗算邊坡的整體穩定性。可根據實際情況采用放坡形式開挖邊坡，必要時采取放坡與預應力錨索結合的方法進行。設計參數按表2取值。
　　（注：將表1填上巖土層名稱，不要層序號）

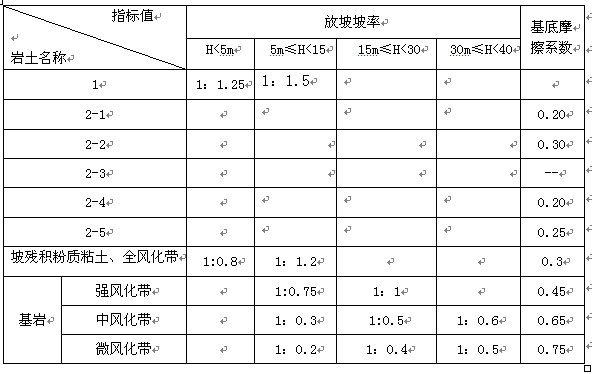

　                                                                                          　表1邊坡治理放坡坡率參考值
　
　　

　　注:當邊坡高度大于表中所列數值或出現順坡軟弱結構面時，自然放坡坡率應通過計算確定。

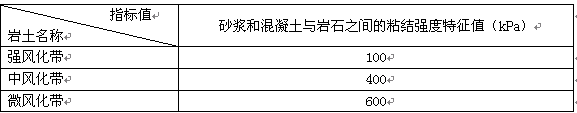

　                                                                          　表2巖石錨桿設計參考值


　　　　邊坡安全保護措施：修建排水溝，攔截地表水，減少進入滑坡體的地表水量，并及時將滑坡體發育范圍內的地表水排走，修建截水溝、排水滲管，攔截疏導地表水，以免直接沖刷坡面；崩塌防治措施消除危巖，部分削坡、排水防滲、加固斜坡、改善危巖巖土結構，提高斜坡穩定程度，坡腳設置擋石墻。
　　三、填方區邊坡支護方案
　　根據邊坡的定性和定量穩定性分析評價，在正常狀態下（未降雨）計算填方區26—26’地質剖面（填方標高為42m，邊坡放坡坡率為1：2）邊坡穩定性系數Ks=1.983＞1.3，處于穩定狀態；在連降暴雨的情況下，計算的26—26’地質剖面邊坡穩定性系數Ks=0.656＜1，處于失穩狀態，將產生滑動破壞，因此，必須對填方區邊坡進行支護治理。具體措施為：
　　1、地下水位的控制：為防止地下裂隙水沿原溝（渠）排泄受阻，填土前可在原有溝渠處填砂礫石壓實形成排水盲溝，保證因填土后地下水沿盲溝排出場區北部，控制地下水位不會因地下水滲流受阻升高軟化填土層。
　　2、填土分層壓實質量控制：在填方施工過程中應進行分層碾壓夯實至設計標高，以提高土體的固結強度。填土質量控制可采用動力觸探，密實度檢測、壓板試驗等多手段加以控制。
　　3、支護方法及結構措施：對坡高小于5m邊坡段，采用自然放坡結合格構梁，格構內植草護面兼作綠化，設置導水盲溝或坡面設置排水管；坡高大于5m的坡段可在填土過程增加邊坡穩定措施，水平上設置土工織物或混凝土框梁，增加邊坡土體抗剪強度，分級放坡結合格構梁支護型式，格構內植草護面兼作綠化。
　　本工程人工邊坡坡頂及坡腳應設置排水溝，保證雨水順利迅速排出，防止沖刷、浸泡軟化坡體。對擋墻基底存在軟弱地基土（淤泥質土，層序號2-3）區域，應進行地基加固處理。擋墻基底基礎施工開挖時，注意做好驗槽工作，防止地基土積水浸泡。
　　四、邊坡施工監測方案
　　建議在坡頂設位移沉降及水平位移觀測點和測斜管，在邊坡施工過程中加強邊坡變形監測工作，同時對地表裂縫、錨桿（索）拉力或鎖定力應進行監測，邊坡竣工后應繼續進行變形監測，且監測時間不應小于2年。
　　場地東南部廢棄采石場為高巖質邊坡，未采取任何支護措施，施工期間對其變形及周邊地下水情況進行監測。
　　在基巖裂隙發育且埋深大坡段設置地下水動態觀測點，水位控制在中風化帶以下，設置地下水位變化預警。施工期間對于地下水滲出位置、水量及滲水與降雨關系進行嚴格監測。
　　五、討論
　　1、邊坡南段近坡頂部分（ZK13號孔及ZK10號孔區域），為一土質邊坡，自然邊坡未見失穩現象，但其邊坡較高且坡度過大（局部60～750），隨著雨水的沖刷及重力作用，有失穩的可能。應予以后仰放坡處理或加固處理。
　　2、場地范圍內邊坡坡面主要以坡殘積土覆蓋，基巖出露范圍很少，基巖產狀調查大多以參考周邊采石場開挖形成的出露面。場地進行開挖平整過程中，若發現出露基巖走向與邊坡走向一致且傾角小于自然邊坡坡角的節理應給予充分重視，并加以支護處理。
　　3、場地南側邊坡鉆探過程中發現，基巖裂隙發育，張開明顯，坡腳區域地下水溢出地表，進行開挖施工過程中，可能出現地下水沿基巖裂隙滲出現象，進行開挖平整后，應根據地下水的逕流、排泄循環條件改變的路徑采取相應的排水措施。對該區域也可加強長期水文觀測工作，掌握場地的水文地質特征。
　　4、場地內坡面及坡頂局部存在孤石及孤石群，錨桿施工或護坡處理設計、施工時應充分考慮可能由此帶來的問題。
　　5、邊坡開挖或平整場地過程中遇到中、微風化巖需爆破，爆破產生的次級振動會使得巖體裂隙加劇，加大裂隙寬度，為降低爆破對基巖層的影響，可采取適當減少藥量、減少單次爆破深度或采用靜力爆破等方式進行，以確保工程的質量與安全。
　　6、基巖結構面給出的設計參數是通過野外鑒定和類比法得出，應及時掌握施工現場的地質狀況、施工情況和變形、應力監測的反饋信息，采用動態法設計。
　　7、填土區內局部存在軟弱土層，由于填土厚度大，將來建（構）筑物基礎將置于填土層之上，建議邊坡支護體系、建（構）筑物地基與基礎、填土層的分層碾壓處理等項工作同時設計、同時施工，同步進行，避免造成不必要的浪費。
