摘要：為保證苕溪景觀帶亮燈的正常運行，景觀燈控制線路采用低壓電器來安裝。本文作者結合工程實踐，就低壓電器遠程控制的安裝進行論述。結果表明，低壓電器遠程控制的安裝在苕溪景觀帶亮燈工程中得到驗證試用，效果顯著，值得借鑒。

　　關鍵詞：苕溪景觀,低壓電器,遠程控制

　　一、工程概況

　　苕溪景觀由東向西全長780米，寬20米。東接臨水橋頭，南臨苕溪南路，西端接臨天橋，北面沿苕溪大壩。景觀帶北面高南端低，東之西沿大壩平步走鋪設大理石。大壩沿上安裝青石欄桿燈，欄桿間距2米。整個地形形成高低起伏不規則的自然狀態，植上草坪再配裝各種規格的燈具，在夜幕下，苕溪景觀的美麗壯觀令人近飽眼福。

　　由此可見，在這景觀帶上安裝低壓電器控制亮燈工程其安裝技術十分重要。

　　二、敷設電纜確定主控柜位置及各分段控制箱位置。

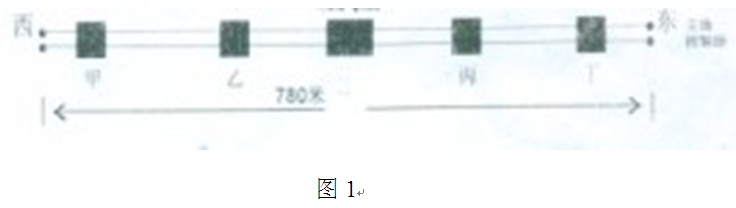

　　① 景觀帶由東向西全長780米，主控柜設于其中心位置上地下辦公室附房內，從主控柜中心點到兩邊均距離設左面甲乙控制箱2座，右面丙丁控制箱2座，見圖(1)

　　主控

　　主干線三相四線95mm鋼包電纜有洞向西敷設。控制線(五蕊電纜10mm)從主控柜向左右兩邊控制箱布局，并外套PV管，并同95mm鋼包電纜一起埋于地下50cm 處,原土覆蓋并設標記。見圖(2)

　　三、室內外控制柜安裝

　　1 室內主控制柜安裝

　　主控制柜設80mm*450mm*1800mm鐵柜一只，正面板孔安裝來電顯示燈、電壓表、按鈕。柜內安裝空開，BK50變壓器(220V∕36)，接觸器。并鏈接從空開、變壓器、接觸按鈕等線路，安裝時支線路上導線套上號碼管，以示確認。

　　Ⅰ:安裝BK50變壓器應注意事項：

　　① 產品檢驗即按設計要求產品：說明書、檢驗單、合格證。

　　② 變壓器輸入輸出則應是上方輸入220V，下樁為36V輸出，底座緊固件擰緊不松脫。

　　Ⅱ：安裝交流接觸器應該注意事項：

　　① 產品檢驗即按設計要求產品：說明書、檢驗單、合格證。

　　②接觸器線圈的接線端子A1 符號應朝上方接線螺釘應擰緊，符合人的視覺，同時編號碼管套上。

　　③接觸器用35mm型標準卡軌安裝，但卡軌安裝要牢固。

　　Ⅲ：主控柜安裝注意事項

　　①主控制柜底座與大地連接對地接線，螺絲擰緊不松動。

　　②輸出導線接線柱應標注各段記號，以便各分段線路對號入座。

　　2、室外控制柜安裝

　　甲乙丙丁各段點位置上用水泥澆筑1200*1000mm水泥平臺(輸出輸入管道線位置應澆筑在內)。

　　甲乙丙丁控制柜設800m*450m*1200m*四只，安裝于各個段落的水泥平臺面位置上。柜內安裝空開。36V、220、

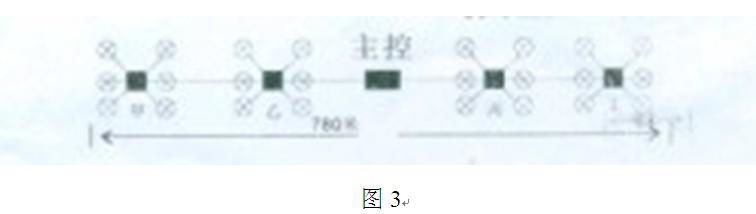

　　交流接觸器，并連接線路。同時主控制柜與室外甲乙丙丁控制柜連接。又從甲乙丙丁控制柜至各分段上的所有燈光設備連接。(稱聯動，見圖3)

　                                                                                                                                                                 　CJ10-36V 4只

                                                                                                                                                                 　　CJ10- 220V 16只

　　四、對主控柜，室外控制柜檢驗

　　①控制柜各個底座螺絲是否擰緊。

　　②線路連接是否正確，連接螺釘是否擰緊。

　　③室外主電路連接是否正確，36V220V交流接觸器連接是否正確(低壓電器聯動主要環節)

　　④從甲段控制柜通電按各類燈光線路逐一調試。

　　⑤運行;來電顯示燈亮，電壓儀表針指示。以甲段為例;甲段按扭按下綠燈開，紅燈停。當甲段主控制柜按鈕全部按順序按下，甲段的每一路則甲段所有燈光通電，亮燈工程正常。以此類推。

　　五、結束語

　　綜上所述，低壓電器遠程控制的安裝已在苕溪景觀帶亮燈工程中得到驗證試用，距今運行正常。其實用價值、布局合理、規范、成本投入低，操作簡單，安全系數高，檢修頻率低值得淺議。
