摘要：建筑施工中框架剪力結構以其廣泛的適用性和良好的抗震性能，被廣泛應用，尤其在我國的高層建筑中得到了大量的應用。作者結合工作案例分析了結構施工中，針對不同部位和施工難點，在鋼筋、模板、混凝土等方面分別采取多項施工技術措施，保證了該工程的順利施工，提高了結構工程施工技術水平。

　　關鍵詞： 框架剪力墻,鋼筋,梁底模板,結構工程

　　1　工程概況

　　某工程占地面積2200 m2，總建筑面積12815 m2，地下1層，地上11層。其中，一至四層店面及商場，五層為轉換層，五至十一層為商品住宅。

　　本工程基礎先張法預應力混凝土管樁基礎，主體結構為鋼筋混凝土框架結構，地下室外圍為剪力墻及電梯井部分設置剪力墻，屋蓋為全現澆鋼筋混凝土屋面。

　　2　工程特點及施工難點

　　2.1　體量較大

　　本工程平面尺寸為L形結構，總建筑面積12815m2。結構實體工程量較大，總用鋼筋量約710t，混凝土用量約3100 m3。

　　2.2　設計復雜

　　本工程整體設計復雜，平面為幾何組合體，空間個體互相開放。樓梯口、電梯井?dāng)?shù)量較多。層高不一，錯層較多。立面造型多變，裝飾線條較多，屋面為平屋頂及架立式造型。結構構件截面尺寸多，梁柱節點形式復雜多樣。

　　2.3　施工工期較緊

　　本工程于2010年7月10日開工，2011年11月5日竣工。其中結構工程工期約八個月，裝飾工程工期約七個月，室外工程一個月，工期較緊迫。

　　3　主要施工技術分析

　　3.1　鋼筋工程施工技術

　　本工程鋼筋用量約710t，規格較多，如直徑分別為6 mm、8 mm、10 mm的一級鋼，直徑分別為12 mm、14 mm、16mm、18 mm、20 mm、22 mm、25 mm、28 mm的三級鋼，直徑較大，各種節點部位的鋼筋較密集，導致鋼筋安裝、保護層厚度的控制、澆筑混凝土?xí)r鋼筋易發生移位、節點部位混凝土的澆筑等問題成為施工難點。為此采取了以下措施：

　　(1)設置柱筋定位箍筋框，墻體水平梯格筋和豎向梯格筋來控制鋼筋位移。對于圓柱的箍筋及定位筋，通過實體放樣制作定型加工模具，取得良好效果。

　　(2)針對鋼筋密集的梁柱節點，先采用計算機繪圖放樣，然后按1：1比例在現場制作模擬樣板，明確每根鋼筋的具體位置、交叉形式等，用以指導現場施工。

　　(3)本工程各層層高不一，如地下室為3.85 m、一層為5.8 m、二至四層為4.3m、五至十一層為3.1 m，屋面架立式造型為7.1 m。在每層施工前根據層高計算出墻柱直螺紋接頭甩頭位置，現場嚴格按照甩頭位置進行鋼筋下料和施工，確保了接頭位置和接頭百分率。

　　(4)嚴格執行樣板引路制。針對每個勞務隊伍，在其全面展開施工前，在現場各實體部位制作樣板，經驗收合格后，嚴格按樣板標準執行。

　　3.2　模板工程施工技術

　　3.2.1　混凝土模板施工

　　本工程混凝土結構外觀質量應達到混凝土規范及設計要求。為實現這一目標，重點對墻、柱、梁、板模板的選型及細部節點優化進行了控制，取得了較好效果。墻體模板選用梁、板模板均采用18mm厚新多層膠合模板，結合本工程層高分布特點，根據不同層高分別進行組拼接。

　　梁、板模板均采用18mm厚新多層板，次龍骨采用50mm×100mm木方，主龍骨采用100mm×100mm木方，采用門式架支撐體系。支撐體系橫向成排，縱向成隊，上下層對應，并保證連續三層支設。后澆帶處頂板模板單獨支撐，拆模板時后澆帶模板不拆，以防止后澆帶處混凝土構件形成懸挑構件，產生裂縫。梁柱節點是模板工程控制重點，施工中采取一些措施加強了控制。如梁柱節點，由于混凝土強度等級不同，距柱側入梁500 mm處加快易收口網封檔，用直徑為20 mm的Ⅱ鋼筋沿梁豎向@ 200加固;

　　3.2.2　高支模板支撐架體系施工

　　本工程有首層高5.8m，如何保證支撐架體系的安全穩定是施工控制重點。高支頂板模板采用支撐體系均采用碗扣架，采用品茗施工系列軟件(安全計算部分)進行安全計算，所用鋼管、木方等相關材料的計算參數經過現場實測實量取值。支撐高度5.8 m處的碗扣架每隔4排設置水平剪刀撐，剪刀撐與立桿連接，同時沿支架四周外立面滿設剪刀撐。頂板模板安裝施工前，項目部編制了高支模施工組織設計方案經公司技術負責人簽字審批后報總監審核后嚴格執行，頂板混凝土施工前，組織技術、生產、安全等各部門對支撐架進行驗收，合格后方可進行下一道工序的施工。

　　3.3　結構轉換層施工技術

　　本工程五層為結構轉換層，大部分梁高為0.8~1.4 m，最大為1.4m，最大跨度為8.4 m。整個轉換層混凝土用量較大;鋼筋穿插復雜，排布密實;設計要求混凝土澆筑施工應連續進行，不留施工縫，以保證轉換層的整體性，這使施工難度大大增加;各種施工荷載較大且為空間荷載，混凝土自重和其它荷載都較大，最大凈跨梁自重達27.5t，一般的支撐系統很難保證本工程施工的安全。

　　3.3.1　支模系統的組成

　　3.3.1.1　模板組成

　　(1)梁底模板應滿足強度要求，本工程采用20 mm厚膠合板做梁底模板;

　　(2)梁側模板采用20 mm厚膠合板。

　　3.3.1.2　支撐系統組成

　　(1)梁底模板的支撐

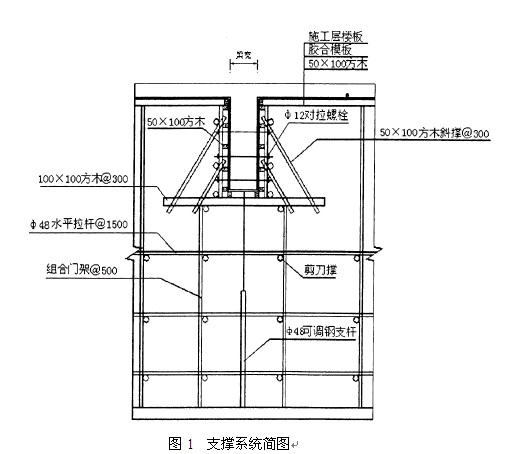

　　梁底模板的支撐是本工程最關鍵的部分，決定著工程的安全，大梁底模板主要采用組合門式鋼架作為模板的豎向支撐，用截面為50×100mm的木方托住模板，再用截面為100×100mm木方作為托梁，用2個1700mm的門架疊加支撐，門架沿梁長方向布置，架距為500 mm，具體布置見圖1。

　　(2)梁側模板的固定

　　由于混凝土連續澆筑，對側模的側壓力很大(約50 KN/m2)，如果側模板固定不好，澆筑混凝土?xí)r很容易爆板。側模板主要采用直徑12 mm對拉螺桿和50×100 mm方木斜撐共同固定，具體布置見圖1。

　　3.3.1.3　支撐系統整體性加固

　　由于本工程施工時的振動和沖擊荷載都很大，豎向支撐由門架疊加而成，由于安裝誤差，很難保證各門架柱在豎直的一條直線上，因此必須采取有效的措施來加強支撐系統的整體穩定性，保證支撐系統在施工期間不因失穩而破壞。

　　為了防止支撐系統發生失穩破壞，保證其整體穩定性，在四樓的剪力墻和柱內預埋了Φ48 mm的鋼錨桿，支撐系統的水平桿件與之聯接，以加強每個門架平面內的連系和平面外的連系，使之成為一個穩固的空間承載體系，每一層門架除保留使用門架自身的交叉桿外，還加設三道直徑為Φ48 mm的鋼管水平加固桿，并且通長布置，與鄰近的梁板支撐連成一個整體，在門架的外圍設一道連續閉合的剪刀撐并與水平加固桿構成一個整體，形成一個連續閉合的圍箍。

　　為了加強支撐系統的承載力，在轉換梁底的中間，以500 mm為間距沿梁長方向設置直徑為Φ48 mm的可調支撐鋼管，加強豎向支撐，頂緊轉換梁底模板支設的橫桿，并與水平加固桿形成整體。為了保證轉換層結構的施工安全以及三層樓面荷載受力均勻，梁底支撐系統立桿下設通長為50 mm×100 mm的木方，第三層支撐系統不能拆除，第二、三層在轉換梁對應的框架梁用可調支桿進行回頂加固，間距為1000 mm。

　　3.3.2　主要技術措施

　　3.3.2.1　鋼筋工程

　　由于轉換梁負筋錨入柱及墻中的長度較長，超過梁高。先施工柱與核心筒墻時，用臨時鋼管支架將負筋挑起作為臨時固定錨入柱中，臨時鋼管支架一定要按要求搭設牢固，保證梁負筋定位準確，轉換層梁鋼筋大部分直徑分別為22 mm、25 mm、28 mm的三級鋼。對于直徑大于或等于28 mm的Ⅲ級鋼，采用冷擠壓套筒連接，對于直徑小于或等于25 mm的三級鋼則采用閃光對焊接頭。鋼筋接頭均須檢驗合格后才能進行鋼筋綁扎。接頭位置對底筋設在距支座1/4跨范圍內，梁面鋼筋則在距跨中1/3范圍內。

　　3.3.2.2　模板工程

　　(1)如圖1，模板采用20 mm厚夾板，100×100 mm木方。門式組合腳手架及Φ48可調支撐桿加固;

　　(2)梁跨度分別為4.2 m、4.25 m、5.0 m、6.85 m、6.9 m、7.0 m、8.4m，按跨長3‰預起拱，起拱高度分別對應為12.6mm、12.75mm、15.0mm、20.55mm、20.7mm、21.0mm、25.2mm。梁柱節點，由于混凝土強度等級不同，距柱側入梁500 mm處加快易收口網封檔，用直徑為20 mm的Ⅱ級鋼筋沿梁豎向@ 200加固;

　　(3)由于轉換梁自重較大，應待梁混凝土強度達到100%后，方可拆除底模與支撐;

　　(4)對拉螺栓的設置：

　　梁高800 mm的沿梁高設2道直徑為12 mm的螺紋鋼對拉螺栓加固;

　　梁高1000-1300mm的沿梁高設3道直徑為12mm的螺紋鋼對拉螺栓加固;

　　梁高1400的沿梁高設4道直徑為12mm的螺紋鋼對拉螺栓加固。

　　3.3.2.3　混凝土工程

　　(1)本工程采用商品混凝土，泵送運輸，配足混凝土施工設備，并保證能正常工作;

　　(2)混凝土必須先試配，施工時嚴格按配合比下料，外摻劑用量要嚴格控制，現場隨時檢測坍落度，如有變化，及時調整;

　　(3)大截面梁澆筑要仔細，分層澆灌，每層厚約500 mm，振搗密實，連續流水施工，沿梁高不設施工縫;

　　(4)注意澆注順序：沿建筑物長向后退澆注，先澆注柱頭強度等級高的混凝土，后澆注梁板混凝土，以免梁板低等級混凝土流入柱中，影響混凝土質量。

　　(5)混凝土要注意養護，根據本地區現有天氣情況，施工后3h，即可由專人灑水養護，24 h后應松動梁側模板及支撐，確保側向養護效果。經常保持混凝土表面濕潤時間不少于7 d。

　　3.4　大體積混凝土裂縫控制技術

　　本工程第五層為結構轉換層，轉換梁最大截面為8400 mm×600 mm，高度為1400 mm，因為此層施工在9月進行，溫度較高，為防止混凝土出現裂縫，采取以下措施：

　　(1)優化配合比設計，優選原材料，摻加高效減水劑，控制混凝土水泥單方用量在250 kg/m3左右，不摻任何微膨脹劑。

　　(2)混凝土的入模溫度嚴格控制在30℃以下，降低混凝土內部實際最高溫升的速度。

　　(3)科學合理地組織施工，采用混凝土泵送技術，板和大梁分開澆筑，均采用斜面分層法，墻體和框架柱采用整體分層法，嚴格控制分層厚度。

　　(4)加強混凝土的養護工作。水平構件覆蓋塑料布，豎向構件外掛麻袋片，外包塑料布，澆水次數以保證塑料布內有凝結水為準。

　　(5)混凝土構件中設置測溫監測點，采用電子測溫儀定時監測各測溫點溫度，為施工過程中及時準確掌握混凝土的有關數據提供依據。

　　3.5　輕骨料混凝土小型空心砌塊施工技術

　　本工程內隔墻采用粉煤灰混凝土小型空心砌塊砌筑，層高分別為5.8 m、4.3m、3.1 m�？拐饦�(gòu)造措施采用的設防裂度為6度。為此，沿墻長每隔4 m設構造柱，墻端、拐角、丁字交叉、十字交叉處均設置構造柱，門窗洞口兩側設抱框;沿墻高每隔2 m設鋼筋混凝土現澆帶，沿墻高每隔400 mm設置通長拉結筋。構造柱、抱框、現澆帶中鋼筋及拉結筋均與原混凝土結構做生根處理。墻上洞口均事先預留，嚴禁事后剔鑿。

　　4　結論

　　目前，復雜結構工程不斷增多，給施工技術提出了新的挑戰。本工程通過上述綜合施工技術，解決了許多施工難題，結構工程質量得到了有效的保證。希望這一工程的施工技術處理給同類工程提供一些借鑒，起到拋磚引玉的作用。

　　參考文獻：

　　[1]江正榮.建筑施工工程師手冊[M].北京：中國建筑工業出版社， 1992： 242-307.

　　[2]建設部. GB50204-2002混凝土結構工程施工及驗收規范.北京：中國建筑工業出版社，2002
