摘 要：節能減排現已成為我國重要國策之一，作為能源消耗大戶的建筑領域，進行建筑節能設計勢在必行。本文結合某商業綜合樓工程實例，從改善建筑圍護結構的熱工性能出發，進行建筑節能設計，計算表明節能效果明顯，符合相關節能要求。

　　關鍵詞：建筑節能,圍護結構,節能設計,措施,計算,效果分析

　　眾所周知，我國是能源短缺的國家，正積極倡導節約能源，可持續發展。建設節能型建筑已被建設部納入今后城市建設的重點發展方向，進行建筑節能設計已是貫徹國家可持續發展戰略的重要組成部分。可以說建筑節能是時代的基本趨勢，建筑節能已不再是傳統要求的少用能，而是轉變?yōu)槿绾魏侠淼靥岣吣芰啃�率，以減小能量的耗散。因此，對我國建筑節能設計的方法進行研究和探討具有重要意義。

　　1 工程概況

　　某工程集商業、住宅、酒店式公寓為一體的商業綜合樓。建筑規劃總用地面積43735.0m2，規劃凈用地面積為37139.0m2。分為A區與B區，其中A區為下部3層商業用，以上為10#、11#、12#的3棟主樓，10#樓4～18F為住宅，11#樓4～23F為住宅，12#樓3～8F為酒店式公寓。B區為雙首層的商業步行街，架空停車場及泛會所，以上為1#～9#住宅樓，其中1#、2#、3#樓3～26F為2梯10戶住宅，4#、5#樓3～20F為2梯10戶住宅，6#、7#、8#、9#樓3～26F為2梯4戶住宅。本文著重對某商業綜合樓，進行建筑耗能分析，建筑面積為14117.05m2，從該建筑的圍護結構節能設計方面進行建筑節能設計探討。

　　2 室內熱環境與能耗指標要求

　　2.1 室內熱環境與建筑節能設計指標

　　有關節能規范對該地區建筑的室內熱環境規定如下：在夏季，建筑中空調室內溫度在26～28℃范圍之間，同時采用空調期間必須確保每小時一次的換氣次數。另外。在確保以上設計指標的室內熱環境基礎上，建筑要通過采用增強建筑圍護結構保溫隔熱性能的節能措施，使空調能耗節約50%。

　　2.2 建筑節能設計路線

　　為了充分保障建筑設計的靈活性，在建筑節能設計時，可在確保條形建筑體型系數小于0.35，點式建筑體型系數小于0.4的前提下，通過窗戶的窗墻比以及圍護結構的熱工性能系數來滿足規范限值，以達到節能要求。但隨著近幾年建筑方案設計的復雜化，并不是所有建筑設計都能滿足這些規定限值，因此，當建筑物不能滿足這些規定限值，則可計算建筑的綜合能耗，只要能耗值能滿足規范規定的節能綜合指標限值，就可以滿足建筑節能要求。

　　3 建筑節能設計具體措施

　　3.1 建筑物的布置及體形設計

　　該商業綜合樓的節能計算建筑面積為14117.05m2，體形系數為0.35，因此，應依照綜合性能指標的要求進行節能設計。整個建筑的外墻以及外窗設計見表1。

　　表1 全樓外窗(包括透明幕墻)、外墻面積匯總表

　　3.2 圍護結構設計措施

　　屋面類型：細石混凝土(內配筋)(50mm)+擠塑聚苯乙烯泡沫板(30mm)+水泥砂漿(20mm)+泡沫混凝土(20mm)+鋼筋混凝土(120mm)+水泥砂漿(20mm)。

　　外墻類型：水泥砂漿(25mm)+加氣混凝土砌塊(B07級)(200mm)+水泥砂漿(20mm)，采用盈速粒節能措施。用于外墻外表面時可以減少熱流31.9%，等效熱阻R=6hr·ft2·℉/Btu(1.06m2·K/W)，相當于墻體隔熱效果提高了33.3%;盈速粒涂料用于外墻內表面時，可減少熱流17.3%，總熱阻增加6.3%

　　東向填充墻、室內面積較大的剪力墻及異形柱類型：水泥砂漿(25mm)+鋼筋混凝土(200mm)+水泥砂漿(20mm)。

　　西向填充墻、室內面積較大的剪力墻及異形柱類型：水泥砂漿(25mm)+鋼筋混凝土(200mm)+水泥砂漿(20mm)。外窗類型：鋁合金(6mm高透光熱反射玻璃)，傳熱系數5.50W/(m2·K)，自身遮陽系數0.55，氣密性為6級，可見光透射比0.40。

　　其他節能設計：樓板采用鋼筋混凝土+加氣混凝土復合板的做法，有效地對樓板進行隔音、保溫、隔熱。屋面除了采用擠塑聚苯乙烯泡沫板進行保溫隔熱倒置式防水做法外，同時采用了種植綠化面處理方式。另外，本建筑同時進行了空調采暖設備節能設計，并利用地?zé)釡厝�水，以有效�?jié)約能源。

　　4 建筑節能設計計算分析

　　4.1 建筑能耗模擬條件

　　在進行商業綜合樓建筑能耗模擬時，采用了以下模擬條件：

　　(1)室外氣象計算參數采用當?shù)鼗驓夂蛳嘟�城�?zhèn)的典型氣象年資料;

　　(2)空調時，換氣次數為1.0次/h;

　　(3)居住室內溫度計算參數采用干球溫度，冬季干球溫度全天為18℃，夏季干球溫度全天為26℃。

　　(4)計算得出的建筑物節能綜合指標不應超過該相關規范所要求的限值。

　　4.2 建筑熱工節能計算

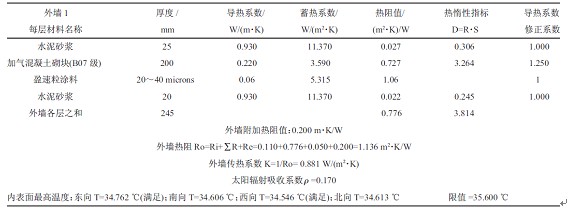

　　(1)主要熱工性能參數見表2。

　　表2 外墻熱工系能參數

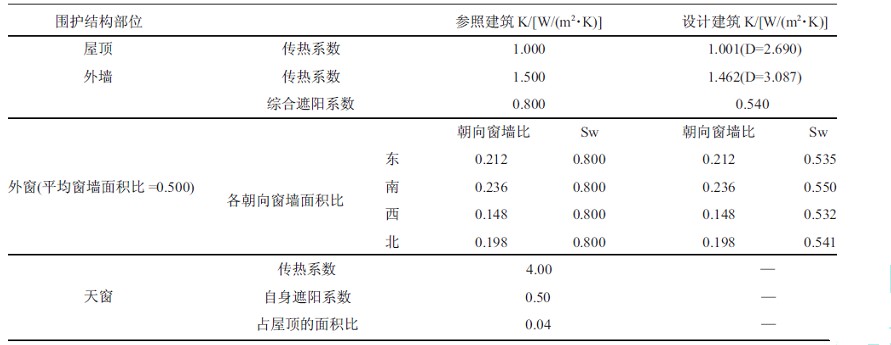

　　(2)建筑圍護結構熱工性能的權衡計算中，本建筑熱工參數和能耗計算結果見表3。

　　表3 參照建筑和設計建筑的熱工參數和能耗計算結果

　　4.3 節能效果分析

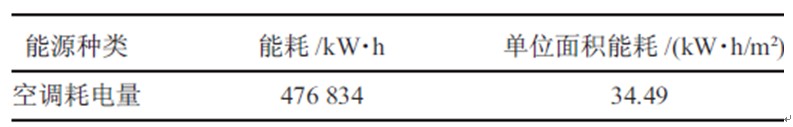

　　根據建筑物各參數以及《夏熱冬暖地區居住建筑節能設計標準》廣東省實施細則所提供的參數，對商業綜合樓的空調負荷、空調設備的能耗等進行模擬，得到該建筑物的年能耗(見表4)。

　　表4 參照建筑和設計建筑的熱工參數和能耗計算

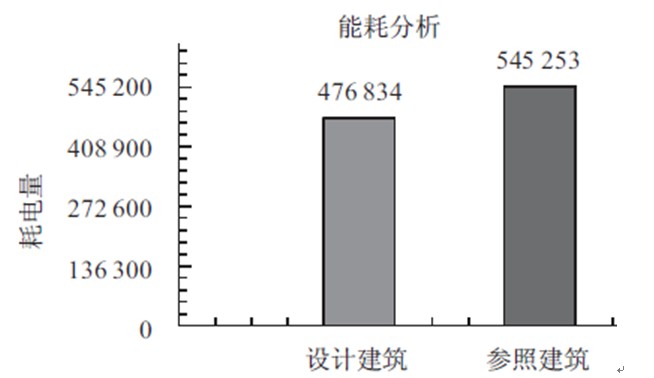

　　對比的模擬計算結果，建筑節能評估結果匯總見圖1 所示。

　　圖1 能耗分析圖表

　　由以上計算結果數據匯總表明，該設計建筑的全年能耗小于指標限值的全年能耗，節能率為56.27%，因此，該商業綜合樓已經達到了《夏熱冬暖地區居住建筑節能設計標準》廣東省實施細則的節能要求。該建筑物的熱工系能參數等也滿足《夏熱冬暖地區居住建筑節能設計標準》廣東省實施細則4.1.6條的要求。

　　5 結語

　　綜上所述，我國的建筑節能有著巨大的潛力，只要認真扎實地做好節能設計工作，主動提倡運用于建筑本身相適應的節能技術，就可以有效降低建筑能耗，真正實現可持續發展。

　　參考文獻

　　[1] 張俏梅，建筑節能設計的細節探討[J]山西建筑，2011.01

　　[2] 閆利，建筑節能設計的敏感性分析方法[J]制冷與空調，2010.08
