摘要:工程物探技術在巖土工程檢測方面的主要作用是地基加固效果的質量檢測、大壩的碾壓密實度、路基的密實度、混凝土構件、基樁的質量檢測和評價，筆者結合實際工作中遇到的問題，針對工程物探在住宅建筑規劃中地質特點、工作布置與方法技術展開論述。
　　關鍵詞:構造勘察;工程物探;應用效果;工作布置
　　1前言
　　隨著城市規模的不斷擴大,在城市郊區開發的住宅小區越來越多。由于小區建設中實行統一規劃、統一設計、連片開發、分期施工、集中管理,因此,小區的居住環境、居住質量都比較好,受到人們的歡迎。但是,由于種種原因,特別是經濟投入方面的原因,許多小區在規劃前期各種勘察資料不全,一些開發商不愿投入資金對小區進行區域性多方法全面勘察,只是分地塊進行勘察,其手段也往往是傳統的單一的鉆探,因此,當區域條件復雜、地質構造比較發育時,規劃起來比較困難,這時不得不投入工程物探(覆蓋區)與地質填圖(出露區),但由于一些地塊已經開工建設,給工程物探工作帶來諸多干擾和不利影響。
　　某地南部一小區,地處一條東西寬約2km,南北長約5km的山谷中,東西兩側基巖出露,中間為第四系地層覆蓋,該小區分為8個地塊,多數為11~24層住宅樓,當對5#地塊進行規劃勘察時,發現兩側出露區存在斷層,其在覆蓋區內是否相連?展布狀況如何?若用鉆探追蹤,其工程量和費用很大,工期長,業主經咨詢后,決定投入以電法和淺層地震為主的工程物探勘察,輔以少量的鉆探和槽探進行驗證,結合地質填圖取得了較好的勘察效果。
　　2小區地質概況
　　小區位于山間盆地內,兩側為基巖裸露丘陵,第四系人工堆積、洪積、坡積物分布于盆地內,下伏下古生界奧陶系馬家溝組灰?guī)r、泥灰?guī)r;小區附近斷裂構造發育,以NNW,NNE向為主,影響較大的主要斷裂構造為其派生的次一級斷裂構造。小區地形東西兩側高,中間低,相對高差約50m,5#地塊位于小區中部,經人工改造,地形多陡坎,相對高差約6m,但沿近南北方向,地形起伏較小。部分地段人工回填土厚度較大,土質較松,密度較小,地震波縱波速度一般為400~600m/s。下伏基巖為豹皮灰?guī)r及泥灰?guī)r,密度較大,縱波速度一般為3000~4000m/s,覆蓋層與基巖之間存在著較大的波阻抗差異和電性差異,為淺層地震勘探和電法勘探提供了物理前提,此外,從出露區觀察,斷層兩側存在巖性差異(灰?guī)r和泥灰?guī)r),或者發育的破碎帶,這就有可能利用地震波的動力學和運動學特征確定其位置。
　　3工作布置與方法技術概述

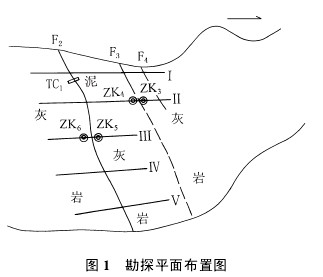

　　根據已知構造走向結合場地地形地貌條件,我們在區內5#地塊共布設了5條剖面(見圖1),自西向東編號依次為Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ,方向近南北,盡量避開地形起伏大的地方。淺層地震勘探野外工作以反射波法為主,輔以少量折射波法(主要是為了進行覆蓋層的速度調查,道距2~5m,采用相遇觀測系統),反射波法道距為2m或2.5m,采用單邊放炮六次覆蓋觀測系統;根據折射波調查結果,采用10m偏移距以消除近炮點干擾;低切濾波為50Hz,高切濾波為500Hz,24道接收。用鋼釬打孔,孔深1m,藥量為150g,電法勘探以聯合剖面法為主,目的是為了與淺層地震進行對比。為了驗證物探推斷解釋成果的準確程度,還布置槽探及鉆孔。


　　4成果資料分析與驗證情況
　　4.1物探資料解譯

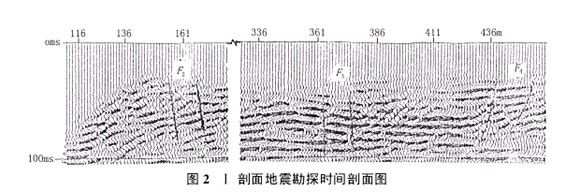

　　淺層地震勘察資料經解編、振幅恢復與均衡、初迭、反褶積、頻率濾波、速度分析、動校正、水平迭加、二維FK濾波等處理,最終得到各剖面的時間剖面。根據斷層識別的原則,對時間剖面進行了分析、對比,結合出露區觀察結果,確定了F2、F3、F4斷層在時間剖面上的位置,由于受場地條件(主要是建筑物)的影響,Ⅲ、Ⅳ、Ⅴ剖面比Ⅰ、Ⅱ、Ⅲ剖面短,因此,F3、F4在Ⅲ、Ⅳ、Ⅴ剖面范圍以外。各斷層在時間剖面上的典型反映見圖2、圖4a、圖6a,電法勘探資料經過整理后,繪制聯合剖面圖,其正交點與淺層地震勘探結果解譯結果一致性較好。


　　4.2槽探及鉆探驗證情況
　　為了提高物探解譯工作的精度,為業主提供更加準確的勘探成果,同時也是為了驗證物探資料解譯的可靠程度,在勘區布置了1個探槽和4個鉆孔。

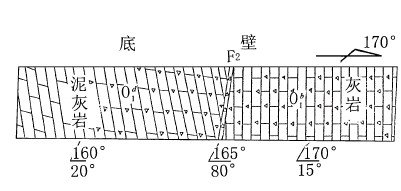

　　(1)探槽布置于Ⅰ號剖面和Ⅱ號剖面之間,挖掘深度6.7m,證實F2斷層的實際存在,其性質、產狀、規模與淺震解釋及東西兩側露頭區一致。見圖3(底面素描圖)。

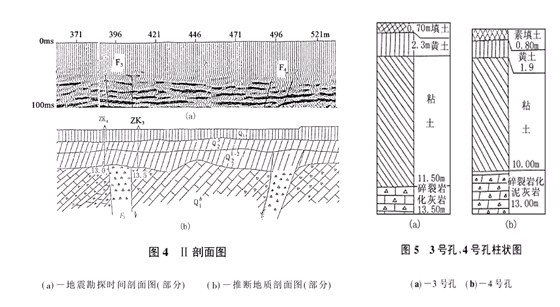

　　(2)3#、4#鉆孔用于驗證F3斷層在覆蓋區的物探推斷結果,經鉆探證實,3#孔位于F3斷裂上盤碎裂巖化(灰?guī)r)帶中,4#孔位于F3斷裂下盤泥灰?guī)r碎裂巖帶中,與淺層地震勘探解釋結果相吻合,見圖4,圖5。

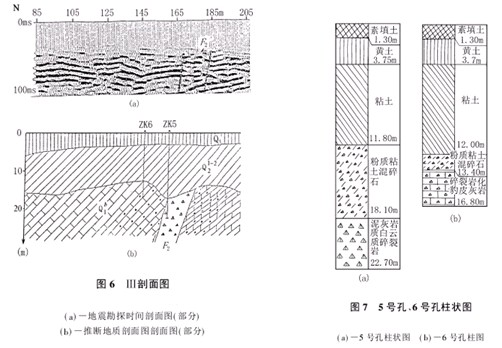

　　(3)5#、6#鉆孔用于驗證F2斷裂在覆蓋區的物探推斷情況,經鉆探驗證,5#鉆孔位于F2斷裂帶中,6#孔位于斷層上盤碎裂巖化帶(灰?guī)r)中,與Ⅲ剖面地震勘探解釋結果相吻合。見圖6、圖7。
　　
　　
　　

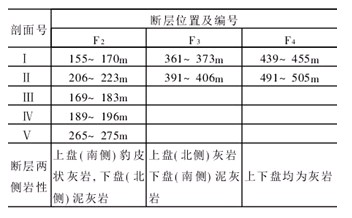

　　4.3物探成果根據出露區資料,經過鉆探、槽探驗證、對比,工程物探解譯出的斷層都得到了確認,在各剖面上的位置見表1,其平面位置見圖1。


　　5結語
　　本次工程物探勘察經鉆探和槽探驗證,所推斷的結論準確,報告提交后,業主極為重視,將原先初步規劃時橫跨于斷裂構造上的高層建筑物位置進行了調整。工程物探以費用低、工期短、效率高而受業主的好評。
　　當前,由于規劃、設計單位對工程物探方法和優點不太了解,在大多數地區和許多領域也未把工程物探作為必要的勘探手段和方法,因此,工程物探方法技術的應用推廣還有很多工作要作,很重要的一條就是要不斷總結優秀勘探成果和工作經驗,大力宣傳工程物探在工程勘察和建設過程中的作用,讓更多的人了解工程物探方法、技術,讓工程物探成為一種必備的勘察手段,為工程建設提供一流的、經濟高效、快速準確的資料。
