摘要：結合多年的實際工作經驗，筆者就如何加強智能建筑電氣安裝工程的質量有效控制這一問題，提出了自己的一些看法和建議，僅供參考。
　　關鍵詞：智能建筑、電氣安裝、質量控制
　　
　　
　　一項工程中電氣施工質量的好壞直接影響到整個項目施工水平的高低和工程項目的正常使用。本人就幾年來電氣施工的實踐，提出了建筑電氣安裝施工質量控制需要重點注意的幾個問題。
　　1進場材料、設備的質量控制
　　1.1焊接鋼管
　　電氣施工常用的鋼管通常為厚壁鋼管和薄壁鋼管。厚壁鋼管一般用于潮濕場所或預埋，薄壁鋼管一般用于干燥場所。但在實際施工中，時常發現施工單位用薄壁鋼管替代厚壁鋼管，施工人員對此應予以嚴格制止。在焊接鋼管進場中應用游標卡尺對每批按同牌號、同規格數量抽查10％(不少于1根)：如果不合格應再抽查20％；如仍有不合格應逐個檢查。不符合要求的鋼管應堅決退場。
　　1.2電線、電纜
　　電氣工程中使用的電線、電纜及各種弱電纜線的種類、型號、規格很多。近年來市場上充斥著大量假冒偽劣電線、電纜，這些假冒偽劣產品若被使用，在工程上將嚴重危害人民群眾的生命財產安全，因而施工人員應嚴把線纜材料進場關。首先，每批次的進場線纜都必須有各種型號、規格的生產合格證及有關技術資料，這些合格證或資料上的內容應與進場材料相一致：其次，各種線纜上的文字和標志應清晰可辯；再次，各種進場線纜應符合設計規定和合同要求；最后，可用游標卡尺檢查各種電線、電纜的線徑是否符合國家有關規范的要求。工程上常用的BV電線的線芯規格如下表1所示。
　　

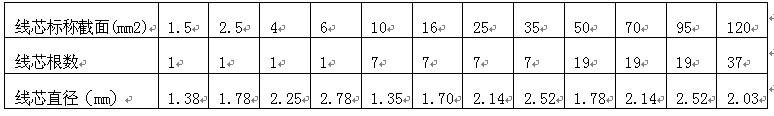

　　表1BV型聚氯乙烯絕緣電線規格
　　                   　　
　　1.3設備的開箱檢查
　　電氣設備是電氣工程的重要組成部分。電氣設備的質量直接關系到整個強電或弱電系統能否正常運行。施工人員應在主要電氣設備進場時對設備進行開箱檢查。應開箱檢查的設備包括高低壓配電柜、電力變壓器、照明箱、動力箱、控制箱(盤)及消防報警主機、消防廣播主機、各種弱電機柜、控制臺、操作臺等。設備開箱檢查應根據設計施工圖和裝箱清單核查產品合格證、檢驗記錄、說明書和必要的原理圖、接線圖以及其它技術文件是否齊全；核對電氣設備的型號、規格及其它技術參數是否符合設計要求；核對全部零件、部件、附件是否齊全；檢查電氣設備外觀是否有銹蝕及機械損傷；設備的制動部分動作是否靈活、準確；開關、控制器的觸點是否有足夠的壓力，接觸是否良好，是否有長城認證標志。若對設備內在質量有懷疑時，應對設備解體檢查。
　　2施工準備階段的質量控制
　　要根據工程的實際情況編制施工組織設計(施工技術方案)并嚴格審查，要求有完善的質t保證體系、保證工程質量的各項技術措施，而且應符合經會審的設計圖紙及國家現行的有關電氣工程的施工及驗收規范。
　　對施工班組及人員進行工程的總體技術交底，由于施工人員流動性較大，還要根據工程的進度情況分階段進行交底。明確現行實用的規范及操作規程和順序。對工程所需的資料表格及相關技術文件、要求、標準做到心中有數。對工程中所有的材料、設備進行考查和確認，為下一步工作創造條件。
　　根據業主及土建工程的總體進度編制電氣工程進度計劃、人員計劃、機其計劃并組織落實，工程過程中要根據實際情況及時修改及補充。
　　近幾年的工程項目，專業分工越來越多，施工中電氣管路、設備經常與土建、給排水、消防、暖通、物流、氣體等專業發生交叉、錯位、碰撞。施工人員不但要審看電氣施工圖，還要在施工前查看與電氣管道、設備位置有關的結構圖、建筑圖及其它安裝專業圖紙，查找交叉點、遺漏點，通過圖紙會審反饋給設計單位，以便及時進行修改完善。同時對于某些特殊專業如物流系統、氣體系統及部分弱電系統，業主往往要求專業施工單位進行具體的深化設計。施工人員應經常與設計人員保持聯系，對強弱點電的分布，以及它們可能對已有電氣管路、設備造成的影響等進行研究，確保各系統可靠運行。預控的原則應是對所存在的問題在施工前盡量予以解決，不留待施工中扯皮。
　　3施工過程質量控制
　　3.1鋼管敷設
　　鋼管敷設中防腐處理不到位是配管工程中經常出現的問題。尤其是鋼管內壁的防腐處理，因費工、費時施工單位經常不做。施工人員在對暗敷設鋼管進行隱蔽驗收時應重點檢查鋼管內外壁是否有做防腐處理(暗埋于混凝土內的鋼管外壁可不做)，直埋于土層內的鋼管還應檢查外壁是否涂有兩道瀝青。有時在施工中，施工單位因工期緊、材料跟不上或圖方便或其它原因，將一些管路的管徑用小一級的鋼管替代，電氣監量工程師在檢查時應對照施工圖認真核查，發現有不符合要求的應立即責令整改。
　　3.2電線、電纜穿放
　　電線、電纜的穿放應嚴格按設計要求的線徑進行，施工人員在巡視中要隨時抽查。筆者曾經參與的一個教學樓工程消火栓箱啟泵控制線設計為BV—5×1.0穿DN15焊接鋼管敷設，施工單位采用橡皮電纜YH—5×1.5穿管敷設。雖然單根線徑比原設計增大，但整根電纜的總截面積已超過SC15管徑40％的允許穿線截面積。發現這一問題后我們立即要求施工單位更換線纜，按設計要求穿線。后經調查才得知該橡皮電纜是施工單位在其它工程上使用的剩余材料，企圖在此蒙混過關。
　　另外，工程實踐中還發現綜合布線系統中水平布線子系統從樓層配線架到最遠端的信息插座之間的線纜，因實際管路或線槽走向的變化，導致其距離超過規定的9Om要求，此時施工人員就要協調各專業的管路走向，使綜合布線線槽和電管有一個更順暢的通路；或者調整樓層配線架位置，使水平布線子系統達到規定的90m距離要求。
　　3.3防雷接地系統的施工
　　防雷接地系統是電氣系統的重要組成部分，施工人員對這一系統的施工應特別注意。主要有以下幾點：當建筑物利用柱內主筋做防雷引下線且柱內主筋采用直螺紋連接時，直螺紋連接處應用Φ10鍍鋅圓鋼跨接。根據設計要求利用結構內主筋通常焊接做均壓環時，鋼筋間的搭接焊長度應為6倍的鋼筋直徑，且雙面焊；若施工現場因實際操作有難度也可單面焊，但搭接長度應為12倍的鋼筋直徑；若塔接的鋼筋直徑不一樣，應以直徑大的為準。設計要求需做接地的幕墻金屬框架和建筑物金屬門窗處應在結構施工時預留接地端子，用Φ10鍍鋅圓鋼與均壓環或接地干線相連。建筑物屋面往往設置了許多給排水、消防、暖通等專業的設備及金屬管道，有時電氣施工圖對這些設備及金屬管道的防雷接地沒有明確，施工人員應根據實際情況要求施工單位對屋面的設備及金屬管道采取防雷接地措施。若工程總造價中未包含這一部分內容，施工人員應會同業主代表對這一部分工程量給予追加。
　　另外，弱電機房內的避雷器、總配線架、設備的金屬外殼等均應接在總接地母線排上，使弱電系統各回路間相互感應而產生的干擾降低，提高弱電系統傳輸信號的質量。
　　3.4接地電阻、絕緣電阻測試
　　根據工程實踐，在接地體或接地網(極)施工完成后就應進行接地電阻測試，此時若測得的接地電阻值達不到設計要求就可立即采取措施，增加接地體或加打接地極。若在工程后期測試接地電阻，一旦接地電阻值達不到設計要求需加打接地極時，由于工程臨近尾聲，土建施工大部分已完成，打接地極將破壞路面和埋地管道，給人力、財力、物力造成浪費。
　　電線、電纜的絕緣電阻測試應緊跟在管內穿線和電纜穿放完成后進行，這樣就可測知電線電纜在穿放過程中絕緣層和芯線有否刮傷。有的配管工程采用PVC管在樓板中預埋，PVC管被后續工種或其它專業的沖擊錘打并被固定上膨脹螺栓的現象并不鮮見，此時若管內穿線已完成就可能破壞PVC管中的導線。因而在工程后期，燈具及開關、插座安裝前還應對有可能受到損壞的線路進行絕緣電阻、測試。應該注意的是火災報警控制系統每回路的導線，其對地絕緣電阻不應小于2OMΩ，而不是強電線路的0.5MΩ。施工人員在接地電阻和絕緣電阻測試時應全過程旁站，并記錄測試值。
　　3.5火災探測器的安裝
　　建筑工程進行二次裝修時，吊頂上裝有燈具、風口、噴淋頭、廣播揚聲器、火災探測器等許多設施，有時為了吊頂的布局美觀，對吊頂上的設施位置與墻壁的距離不應小于0.5m，與送風口的距離不應小于1.5m。這點在吊頂設施較少時較易實現，但在吊頂設施較多時應細致考慮，使火災探測器的安裝符合規范要求。
　　4結束語
　　隨著電氣技術的發展，各種新材料新工藝不斷出現，給施工人員在實踐工作中提出了不少新的課題，因此，我們應不斷在實踐中自我完善和發展，才能趕上日新月異的前進潮流，為開拓我國的建筑事業貢獻自己的力量。
　　
　　參考文獻：
　　[1]李衍基．淺談建筑電氣安裝質量[J]．廣東科技，2006(6)：89—90．
　　[2]蔣仁進．淺談電氣工程的監理工作[J]．山西建筑，2005，31(2)：143—144．
