對建筑給排水設計中選材及相關問題的探討

所屬欄目:建筑設計論文 發布日期:2010-09-02 13:51 熱度:

  摘要:隨著人們生活水平的顯著提高,以科技為先導,提高功能質量和居住環境水平,具備超前性,先導性和示范性的小康文明居住小區已代替了舊的小區。從而也對建筑給排水的要求也越來越高。本文主要是對建筑給排水設計中常見的一些問題進行探討,并提出一些具體看法。
  關鍵詞:給排水設計;給水管材;管道敷設;排水;節水
  前言:
  住宅建筑的給排水管道系統看似簡單,但卻與我們的生活息息相關,關系到人民的生命安全、身心健康,應引起設計人員高度重視。要正確地選擇系統的形式、節水且噪音低的衛生設備、合適的管材及附件,以滿足人們對居室內環境的要求。

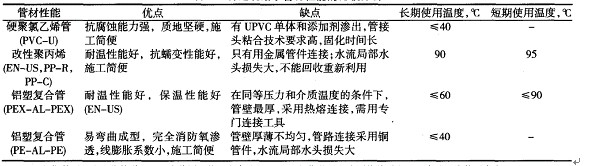

  1給水管材選用問題
  管材的選擇是經濟技術的比較過程,技術上應從壓力、溫度、使用環境、安裝方法等方面進行考慮,同時結合業主的要求和住宅的檔次,進行經濟技術綜合考慮后確定,以下所列塑料給水管材都可作為住宅生活給水管材。經濟適用房和解困房主要面對廣大中低收入居民,可選用衛生級硬聚氯乙烯管(PVC—U)作為給水管,以降低造價;中高檔商品房可用鋁塑復合管(PE—AL—PE,PEX—AL—PEX)或其他塑料給水管材作為給水管。
  住宅配水點的熱水溫度不超過60℃,因此上述管材中除硬聚氯乙烯管(PVC—U)和鋁料復合管(PE—AL—PE)外,大多管材可作為住宅的熱水管道。
  2管道敷設問題
  2.1給排水立管敷設
  2.1.1明裝在廚房、衛生間的墻角處
  在以往的住宅設計中較多采用這種敷設方式,它施工方便,但明露管道有礙居室美觀,住戶在二次裝修時大多會用輕質材料給予隱藏。
  2.1.2明裝在建筑物外墻陰角處
  這種方式僅適用于南方天氣較暖和的地區,冬季的最低溫度不得低于0℃,以防水管內水凍結成冰,脹裂管道,影響住戶使用。管道在外墻敷設,影響建筑美觀,也不便于日后管理和維修。
  2.1.3敷設在管道井內
  這種方式使居室潔凈美觀,但管道井占用了衛生間的面積,且管道施工、維修都比較困難。衛生間設立集中管道井,把給水管、排水管都集中在管道井里布置,這是小康住宅廚房、衛生間居住文明的重要體現。在中高檔的商品房建筑方案設計時應考慮衛生間管道井的設置,這樣既提高衛生間的使用質量,又可解決硬聚氯乙烯排水管水流噪聲大的問題,提高居室的環境質量水平;對于衛生間面積較小的經濟適用房和解困房,在南方較暖和地區給排水立管可考慮敷設在外墻,以增大衛生間的使用空間;管道明裝在室內時,應不影響廚房、衛生間各衛生設備功能的使用。
  2.2給水支管敷設
  住宅給水支管管徑一般de≤32mm,小管徑的塑料給水管呈彎曲狀態,故住宅給水支管提倡采
  注:1.長期使用溫度系指管道在此溫度范圍內使用壽命達30~50a;2.短期使用溫度系指管道在此溫度范圍內使用壽命達10—20a。

  用暗設。給水支管暗設的方式有如下幾種。
  2.2.1暗設在磚墻里
  施工時在磚墻面開管槽,管槽寬度為管子外徑de+2Omm,深度為管子外徑de,管道直接嵌入管槽,并用管卡將其固定在管槽內。
  2.2.2對于小管徑給水支管如de≤20mm,可暗設在樓(地)面找平層里。
  施工時在樓(地)板面上開管槽,槽寬為如de+lOmm,深為如de/2,管道半嵌入管槽里,并用管卡將管子固定在管槽內。鋁塑復合管和交聯聚乙烯管等管道采用金屬管件連接,采用暗設時須加大管槽尺寸,且水流局部水頭損失較大。對于廚房、
  衛生間內衛生器具布置相對集中的住宅,可采用分水器進行連接,分水器是一種多分支管接頭,各衛生器具給水支管分別從分水器接出。這樣既可避免暗埋管道的管接頭滲透問題,又可減小局部水頭損失,降低管網造價。
  2.3排水支管敷設
  住宅室內排水橫管的敷設有本層套內敷設、樓板下明裝,對于住宅建筑宜設在本層套內,這樣排水橫管滲透時可避免污水等污染物進入鄰戶,管道維修時也不會影響到鄰戶的正常生活。廚房內洗滌盆的排水橫支管一般在本層樓板面上接入排水立管;地漏排水支管須敷設下層空間。
  3空調冷凝水排放問題
  近幾年,空調逐漸進入千家萬戶,空調冷凝水無組織排放污染建筑物外墻,已是影響生活區美觀的一個重要問題。建筑給排水設計時應考慮空調冷凝水的有組織排放。具體做法可在預留空調外機位置旁設置冷凝水排水管,排水立管選用PVC-U排水管40,在每層空調機高度預留排水三通,便于空調機排水軟管直接接入。
  4屋面及陽臺雨水排出問題。
  位于住戶上部的屋面,雨水斗不能采用65型或87型雨水斗(雨水橫管不能走在住宅內部),而應用側墻式雨水斗,一個側墻式雨水斗最大匯水面積宜小于200m2。陽臺雨水應設專用的立管由無水封地漏來收集,而不應接到屋面雨水立管上。屋面
  雨水立管內的壓力分布是由負壓到正壓的一個變換過程,零壓力點的位置約在距立管末端以上1/3~1/2的高度處,將陽臺雨水地漏接到屋面雨水立管上部負壓區,將通過地漏吸入大量的空氣,影響雨水立管的水量;將陽臺雨水地漏接到屋面雨水立管下部正壓區,則有返水倒灌的可能,在實際工程中發生的頻率是很高的。屋面雨水與陽臺雨水各自分開是必要的,不能因?yàn)樵诮ㄖ⒚嫔显龆嗔藥赘晁⒐芏鴮⑵浜喜。陽臺雨水應排到室外雨水檢查井中,而不應排到污水檢查井中。
  5節水技術
  針對不同功能的建筑可采用不同的節水對策和技術:在住宅和辦公樓中應改進馬桶的沖洗方式,減少?zèng)_洗水量;在賓館、飯店中,應考慮沐浴污水的處理及回用。
  5.1減少馬桶沖洗水量
  目前,我國普遍采用沖水量≥l1L的坐便器,耗水量大。若根據建設部的規定,全部使用沖水量≤9L的馬桶,則住宅可節水4%,賓館、飯店可節水3%,辦公樓可節水11%。
  5.2廚房、沐浴、盥洗的節水
  廚房的洗滌盆、沐浴水嘴和盥洗室的面盆龍頭若采用充氣水嘴,可節水且不減小水柱的直徑。
  5.3真空節水技術
  為了保證衛生潔具及下水道的沖洗效果,可將真空技術運用于排水工程,用空氣代替大部分水,依靠真空負壓產生的高速氣水混合物,快速將潔具內的污水、污物沖吸干凈,達到節約用水、排走污濁空氣的效果。一套完整的真空排水系統包括:帶真空閥和特制吸水裝置的潔具、密封管道、真空收集容器、真空泵、控制設備及管道等。真空泵在排水管道內產生40~51Pa的負壓,將污水抽吸到收集容器內,再由污水泵將收集的污水排到市政下水道。在各類建筑中采用真空技術,平均節水超過40%。若在辦公樓中使用,節水率可超過70%。
  5.4中水處理
  在公寓、住宅和賓館中,排放大量的沐浴及盥洗水,應考慮將其經適當處理后供生活雜用及補充冷卻水,主要包括廁所沖洗、園林灌溉和道路保潔等。推薦的中水處理工藝為:原水→機械格柵毛發過濾器→調節池→混凝→過濾→活性炭吸附消毒→中水池(中水泵)→中水屋頂水箱→專用水管系統→(水表)用水點)。
  6結語
  在新世紀,建筑給排水將擔負新的歷史重任,面臨新的挑戰。建筑給排水將更突出以人為本的原則,為住戶營造出一個舒適的生活空間。
