【摘要】深圳華南國際紡織服裝原輔料物流區二期工程超大型懸挑網架屋面底部及側面裝飾板安裝,采用自制輕型簡易吊籃施工,在國內無規范及先例可循,通過一系列研究、設計、試驗,設計出既安全又經濟的輕型簡易吊籃,方法簡單、快捷、實用,既節約了施工成本,又避免了交叉施工延誤工期問題,對同類工程具有借鑒意義。
【關鍵詞】簡易吊籃,技術,應用
一、 工程概況
有著“物流航母”之稱的深圳華南國際紡織服裝原輔料物流區二期工程,是現代化的世界級工業原料及成品交易之都,占地面積11萬平方米,單體建筑面積36萬平方米,工程總投資超過20億人民幣,建成后將成為深圳市建筑面積最大的的單體建筑。
該工程幕墻施工面積超過10萬平方米,幕墻施工周期僅為120個日歷天。本工程外立面頂部四周是一大型網架飄棚,由八個單體網架群組成,網架頂部用金屬屋面系統封閉,網架側面及底部使用鋁塑板裝飾。網架屋面飄棚的外裝飾總面積達到50000㎡,側面及底部的鋁塑板吊頂施工面積約30000㎡,網架飄棚飄出女兒墻最大懸挑寬度達到23.20米,最大施工高度41米,懸挑網架屋面飄棚的飾面板安裝施工工期僅僅只有60個日歷天,安裝作業量及施工難度都非常大。
懸挑網架屋面飄棚的飾面板安裝如果搭設滿堂腳手架施工,搭設這么大面積和高度的滿堂腳手架,僅僅搭設至少需要45天才能完成,腳手架的預計總費用需要數百萬元,而且占用了室外施工場地,導致地面工程無法交叉施工,無法滿足業主的整體工期要求。為了解決這一施工難題,我們在這一超大型、超高度、超難度的懸挑網架屋面的裝飾板施工中,擯棄傳統的腳手架作業施工方法,采用自制輕型簡易吊籃施工技術,有效地解決了這一施工難題。
圖一:華南國際紡織服裝原輔料物流區二期工程立面效果圖
二、 懸挑網架屋面裝飾板安裝的自制簡易吊籃施工技術
懸挑網架屋面的裝飾板安裝包括側立面板安裝及吊頂板安裝,安裝工序包括主次檁條安裝、鋁塑復合板安裝及外檐口鋁單板安裝等作業內容,底部的吊頂施工全部采用自制簡易吊籃安裝作業,如何保證自制吊籃的施工安全以及如何使吊籃在水平方向平行移動,是本施工方法的的關鍵核心問題。
1. 飄棚網架吊頂板安裝的吊籃布置方式
因鋁塑板在吊籃的正上方安裝,吊籃無法在正上部的網架結構上垂直懸掛固定,又因吊籃水平移動性大,每安裝一塊鋁塑板后就必須水平移動,根據這一作業要求,在網架下方與網架長度方面垂直的方向,水平布置兩根φ12鋼絲繩,將吊籃懸掛固定在鋼絲繩上與網架平行布置,作業人員吊籃內進行安裝施工,該部位施工完成后,直接通過在鋼絲繩上的水平滑移來實現吊籃的水平移位。
布置方式如下圖示意:
圖二:簡易吊籃布置示意圖
2. 自制簡易吊籃的構造及規格
如果吊籃自重過大,不但影響施工安全,而且必然導致懸掛吊籃的鋼絲繩下撓比較嚴重。為了解決這一問題,采用自制輕型簡易吊籃。自制簡易吊籃主體采用50×2.5鋼方管及φ25×2.5的鍍鋅圓鋼管焊接成桁架的形式,既減輕了結構重量,又保證了藍體本身的強度。吊籃的懸掛吊鉤采用φ16的Ⅰ級鋼筋煨彎后焊接在50×2.5的吊籃主骨架上,在吊籃底部滿鋪0.6mm厚壓型鋼板,壓型鋼板與吊籃的底座用自攻自鉆螺釘連接固定,吊籃的護籃高度不得小于0.6M,吊籃的長度為5米。
為防止安裝工人或安裝工具在高空安裝過程中出現高空墜落的危險,在吊籃底部四周用壓型鋼板設置30cm高的擋板圍護。
吊籃的尺寸規格實例如圖:

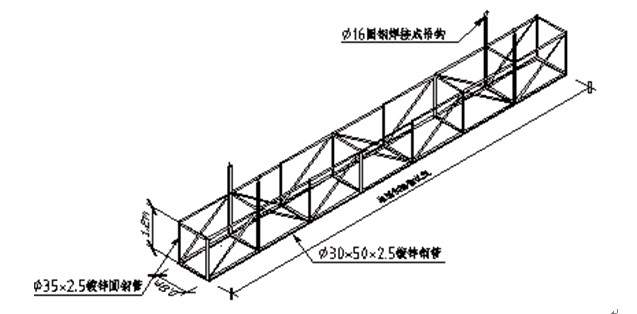

圖三:吊籃結構示意圖
吊籃荷載設置:恒荷載為20Kg/㎡,施工荷載為150Kg/㎡,經選用同濟大學3D3S設計軟件進行力學計算,吊籃的強度、整體穩定性全部滿足要求。桿件的長細比滿足鋼結構設計規范要求,長細比大于1/150。
3. 懸掛簡易吊籃的鋼絲繩布置方法
每臺簡易吊籃采用二根φ12鋼絲繩懸掛,一端直接綁在主體結構的檁條上,另一端先用2T手拉葫蘆與主體結構連接后拉緊,再將鋼絲繩連接在主體結構上,做到雙保險。
在桁架柱懸挑位置,采用鋼絲繩編接成環形通過φ20卸扣與檁條連接,鋼絲繩的編接長度不小于300㎜且不小于24d,采用卡接時其夾具的最少數量3個(鋼絲繩直徑≤18mm),常用φ20卸扣。
為防止吊籃自身重力導致下撓度過大,從而使飄棚底板與吊籃之間距離過大影響正常安裝的問題,在懸掛吊籃的每根鋼絲繩上間隔10米左右設固定點,固定點采用φ12短鋼絲繩與主體結構的檁條連接后再與鋼絲繩連接。
施工時需注意對主體結構進行成品保護,在鋼絲繩與網架構件接觸部位用包裝物進行隔離保護,防止懸掛吊籃的鋼絲繩綁扎部位破壞網架的涂裝層。
4. 吊籃的提升就位方法
因網架飄棚吊頂鋁塑板在檁條下方位置施工,離地面的高度達到近40米,如采用人工將吊籃提升到飄棚網架底部與鋼絲繩連接,不但耗時、耗力,而且在就位過程中容易出現吊籃墜落傷人情況,現采用在地面設置卷揚機,鋼絲繩通過設置在屋面檁條上的定滑輪將吊籃提升至屋面,具體方法如圖所示:
圖四:吊籃提升就位示意圖
在提升過程中必須保證吊籃平穩上升,操作卷揚機人員必須聽指揮人員指揮。嚴格執行吊裝作業“十不吊”的規定。
5. 簡易吊籃與懸掛鋼絲繩的連接方式
吊籃通過卷揚機提升到安裝位置后須與鋼絲繩連接,為了方便吊籃水平滑移,吊籃掛鉤與鋼絲繩的之間采用φ20卸扣連接。采用卸扣方式連接,一則是為了使吊籃拆裝方便;二則是減少在與鋼絲繩水平滑移時的摩擦。如下圖所示:
圖五:吊籃與鋼絲繩連接示意圖
為了防止懸掛吊籃的主鋼繩意外斷裂,在吊籃安裝就位后用另一根鋼絲繩與檁條連接,做到雙保險,如下圖所示:
圖六:吊籃保險繩固定方式
6. 吊籃的水平位移方法
吊籃兩邊的四個吊點必須全部與鋼絲可靠連接后操作人員才能進入吊籃作業。當屋面施工完一個區域后需水平位移時,全部安裝工人必須從吊籃內轉移到主體結構上,通過系在吊籃上的二根棕繩牽拉,實現吊籃的水平位移。
三、 簡易吊籃施工安全技術措施及使用要求
1. 簡易吊籃的安全技術措施
施工前對在吊籃的操作人員進行一次全面性的技術交底和安全教育。
吊籃施工作業區地面設警示牌并做必要的圍護,安排專人看守,嚴禁他人進入。
鋼絲繩安裝前必須先對其進行全面檢查,若有斷股及表面磨損均不得使用。在每班作業前,仔細檢查吊籃系統的鋼絲繩和卸扣連接情況,并做好檢查記錄。鋼絲繩接頭的編接長度必須大于24d,為了萬無一失,在編接位置用3個鋼絲夾進行加固。
拉緊鋼絲繩的手拉葫蘆吊鉤必須有保險扣,拉緊后檢查手拉的受力情況,以防手拉葫蘆鏈條拉出或拉斷。
在吊籃上方與吊籃平行方向,設置兩根獨立的φ8鋼絲繩作為作業人員的生命繩,鋼絲繩兩端與網架結構用鋼絲繩鎖扣連接固定,生命繩的每端鎖扣數量不少于3個。上吊籃作業的施工人員必須佩戴雙鉤安全帶,安全帶的雙鉤分別與兩根φ8的生命繩各自扣接,做到雙保險后才能開工作業,如下圖所示。

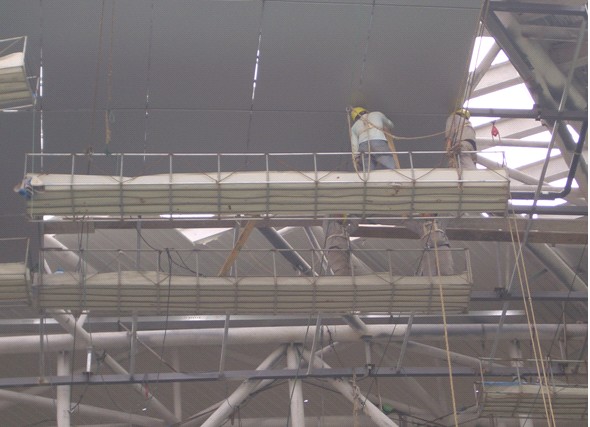

圖七:吊籃安全操作實例
吊籃水平移位時,施工人員必須全部退回到鋼網架或者屋面等安全位置,并系好安全帶。
2. 簡易吊籃的使用技術要求
每臺吊籃作業時只能安排2名作業人員同時配合施工,不得單獨作業和超員作業,吊籃內的工具、材料重量不得大于80Kg。施工工具應隨手放入工具袋,嚴防高空墜物。
吊籃內的施工人員不得將安全繩掛在吊籃上,應掛在生命繩上,而且時刻掛設。將吊籃的所有吊點全部掛設在鋼絲繩上,并且安裝好防墜落鋼絲繩后作業人員才能進入吊籃施工。
吊籃在滑移前,籃內所有物件,應一律先行撤除或加以固定,施工人員必須從吊籃轉移到主體結構的走道上,及時將安全帶扣在網架上以后才能開始牽拉吊籃上的棕繩進行水平滑移。
吊籃使用期間,定期對吊籃與鋼絲繩連接的卸扣加潤滑油,以減輕摩擦力和鋼絲繩磨損。
作業中的走道、通道板和登高用具應隨時清掃干凈,拆卸下的物件及余料和廢料及時清理運走,不得任意亂置或向下丟棄,傳遞物件禁止拋擲,運送鋁塑板、施工工具等物品時,必須用麻繩綁好后上下傳遞,如下圖所示:

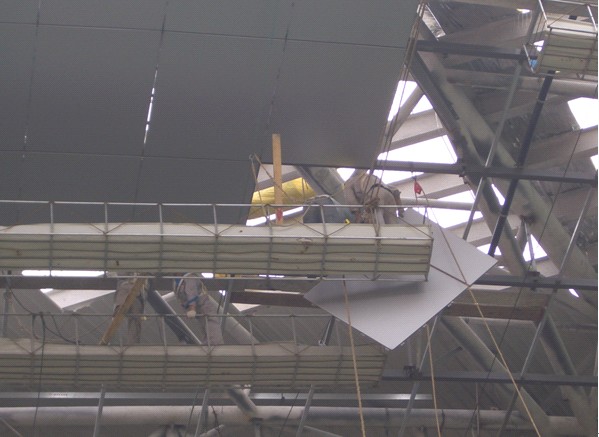

圖八:物料提升方式
四、 經濟效益和社會效益、
深圳華南國際紡織服裝原輔料物流區二期工程的懸挑網架屋面飾面板安裝工程已經順利完工。自制簡易吊籃技術在該工程中成功應用,創造了與傳統腳手架施工的不同施工方法,使這一超大型、超高度、工期超要求的懸挑網架屋面裝飾板安裝,在40米的高空,用60天時間完成了近3萬平米的裝飾板安裝任務,為工程的按期完工創造了條件,節約了施工腳手架等直接費用共計約500萬元,達到了省錢、省力、環保、高效的施工效果。在這一懸挑網架裝飾板安裝的高位作業過程中,嚴格按照安全操作規程施工,沒有發生任何高空墜物及其他安全事故。事實證明,這一方法簡單、實用、經濟、安全,受到業主及各方好評,產生了明顯的經濟效益和社會效益。
目前,全國各地相繼興建了許多規模宏大的公共建筑,如機場、會展中心、體育館等,這些大空間公共建筑大都采用了網架屋面結構形式和大型吊頂施工工藝,本工程所采用的自制輕型簡易吊籃施工技術對同類工程有較大的借鑒意義和指導作用,有較高的應用推廣價值。
文章標題:簡易吊籃技術在懸挑網架屋面裝飾板安裝中的應用
