摘要:建設(shè)工程外墻保溫技術(shù)得到不斷地改進(jìn)和發(fā)展，外墻外保溫系統(tǒng)在工程設(shè)計(jì)中被普遍采用。本文對(duì)外墻外保溫系統(tǒng)組成、施工工藝及質(zhì)量影響因素等方面進(jìn)行闡述了。針對(duì)外墻外保溫系統(tǒng)的控制要點(diǎn)進(jìn)行了重點(diǎn)闡述。
　　關(guān)鍵詞：外墻外保溫系統(tǒng)組成；材料選用；施工工藝；質(zhì)量控制；技術(shù)應(yīng)用
　　一、外墻外保溫系統(tǒng)的組成及其技術(shù)分析
　　1、外墻外保溫體系包括：A類：板材粘接劑、塑料錨釘、耐堿玻纖網(wǎng)、聚合物砂漿面層。B類：無機(jī)活性保溫材料。
　　2、作為建筑物外側(cè)的保溫層，大大減少了外界溫度、濕度、紫外線等對(duì)主體結(jié)構(gòu)的影響。建筑物受到外界溫度的影響產(chǎn)生外向的熱脹冷縮，可能會(huì)使建筑物內(nèi)部一些非結(jié)構(gòu)構(gòu)件受到溫度應(yīng)力的影響而產(chǎn)生開裂。外墻外保溫技術(shù)的應(yīng)用可以降低溫度應(yīng)力對(duì)主體結(jié)構(gòu)內(nèi)部的影響，起到保護(hù)主體結(jié)構(gòu)的作用。
　　3、由于外墻外保溫體系置于建筑物外墻的外側(cè)，它在一定程度上阻止了雨、雪等對(duì)墻體的浸濕，提高了墻體的防潮性能，可避免室內(nèi)的結(jié)露、霉斑等現(xiàn)象，有利于改善室內(nèi)居住環(huán)境。
　　4、外墻外保溫體系不僅提高了墻體的保溫隔熱性能，而且增加了室內(nèi)的熱穩(wěn)定性，基本上消除了建筑物“熱橋”影響，從而充分發(fā)揮了輕質(zhì)高效保溫材料的效能，并達(dá)到較好的節(jié)能、保溫、環(huán)保效果。
　　5、外墻外保溫體系的適用范圍很廣。它不僅既適用于新建工程，也適用于舊建筑的節(jié)能改造工程。
　　二、外墻外保溫系統(tǒng)的質(zhì)量影響因素：

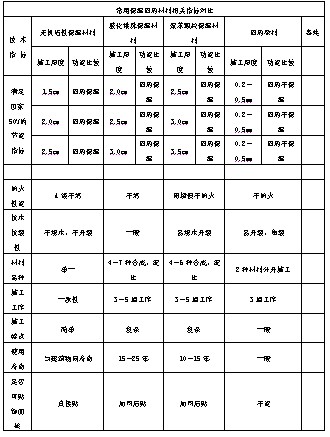

　　1、選用的保溫類型對(duì)保溫效果的影響起決定性的因素。就采用材料的相關(guān)指標(biāo)見下表：
　　                  　　
　　2、外墻外保溫體系所選用的類型保溫板質(zhì)量較差，劣質(zhì)的保溫板容易被用于工程。比如：保溫板的密度達(dá)不到設(shè)計(jì)要求，保溫板的阻燃效果未達(dá)到要求等等。
　　2、外墻外保溫體系所選用的粘接劑、抹面砂漿等材料不符合要求，或者外保溫體系中各種材料采購不配套，導(dǎo)致外保溫材料之間相溶性達(dá)不到要求。
　　3、在施工現(xiàn)場缺少對(duì)保溫材料質(zhì)量控制的有效方法。
　　4、保溫板材生產(chǎn)商為了多賣產(chǎn)品，不能保證保溫板材供應(yīng)質(zhì)量。比如：聚苯乙烯保溫板及聚苯顆粒等保溫材料具有陳化時(shí)間不夠便出廠或者保溫板材在料場露天存放時(shí)間較長，造成聚苯乙烯保溫板受雨產(chǎn)生變形。
　　5、外墻保溫工程工期緊，施工人員的素質(zhì)低，不能保證外保溫體系的施工工藝和施工質(zhì)量。
　　三、外墻保溫系統(tǒng)中材料的選擇
　　1、保溫材料的選擇
　　A、無機(jī)活性保溫材料以天然優(yōu)質(zhì)耐高溫輕質(zhì)材料為骨料，天然植物蛋白纖維、優(yōu)化組合多種無機(jī)改性材料和固化材料，同時(shí)采用無機(jī)粘接和抗裂技術(shù)經(jīng)過工程化生產(chǎn)配制，具有單一性。
　　B、現(xiàn)在外墻保溫材料的使用以無機(jī)活性材料、擠塑板、聚苯板、聚苯顆粒、聚氨脂發(fā)泡劑為主。
　　C、擠塑板是由聚苯乙烯樹脂及添加劑擠壓而成，其表觀密度≥32kg/m³。它的導(dǎo)熱系數(shù)為0.029W/（m•K），擠塑板具有密度大，導(dǎo)熱系數(shù)小。抗裂砂漿的導(dǎo)熱系數(shù)為0.93W/（m•K），這兩種材料的導(dǎo)熱系數(shù)相差32倍。
　　D、聚苯板是由聚苯乙烯樹脂及添加劑蒸壓而成，其表觀密度≥20kg/m³。它的導(dǎo)熱系數(shù)為0.042W/（m•K），同抗裂砂漿的導(dǎo)熱系數(shù)相差22倍。所以擠塑板的抗裂能力弱于聚苯板。
　　E、以聚苯顆粒為主要原料的保溫材料主要由膠粉料和膠粉聚苯顆粒組成。它的導(dǎo)熱系數(shù)一般為0.06w/（m•K），與抗裂砂漿相比相差16倍。
　　F、聚氨脂硬質(zhì)發(fā)泡材料是一種高分子熱固型聚合物，其表觀密度≥42kg/m³。它的導(dǎo)熱系數(shù)為0.018W/（m•K），同抗裂砂漿的導(dǎo)熱系數(shù)相差52倍。聚氨脂硬質(zhì)發(fā)泡材料作為外墻保溫材料，其保溫、防水效果相對(duì)較好。但相對(duì)來說，它的成本較高，且抗老化能力較差，施工難度較大。
　　2、耐堿玻纖網(wǎng)格布的選擇
　　A、耐堿玻纖網(wǎng)格布要求其網(wǎng)孔中心距為4-6mm，單位面積質(zhì)量≥130g/㎡，斷裂應(yīng)變≤5%，耐堿斷裂強(qiáng)力保留值（經(jīng)緯向）≥750N/50mm，耐堿斷裂強(qiáng)力保留率（經(jīng)緯向）≥50%。
　　B、耐堿玻纖網(wǎng)格布作為抗裂保護(hù)層的增強(qiáng)材料，能有效地增加保護(hù)層的拉伸強(qiáng)度，有效地分散應(yīng)力，將原本可以產(chǎn)生的裂縫分散成許多較細(xì)裂縫，從而形成抗裂作用。
　　C、外墻保溫層的抗裂砂漿為堿性，所以要求玻纖網(wǎng)格布必須具有耐堿性。
　　3、膨脹錨栓的選擇
　　A、膨脹錨栓的塑料釘和塑料套管的材料不得使用回收的再生材料，金屬螺釘應(yīng)采用不銹鋼或經(jīng)過表面防腐處理的金屬制成。
　　B、膨脹錨栓的單個(gè)抗拉承載力標(biāo)準(zhǔn)值≥0.3kN。
　　C、根據(jù)不同材質(zhì)的基層墻體選擇擰入式自螺母緊固型錨栓或敲入式膨脹緊固型錨栓。
　　4、面層材料的選擇
　　聚合物砂漿的強(qiáng)度高、收縮大，作為保溫體系的保護(hù)面層，其耐候性差，易引起開裂。保護(hù)面層的抗裂砂漿必須采用保溫專用的抗裂砂漿。
　　四、外墻外保溫系統(tǒng)的施工要點(diǎn)
　　1、施工工藝
　　當(dāng)基層抹灰經(jīng)監(jiān)理公司驗(yàn)收合格后，便可進(jìn)入保溫層的施工階段。其具體的施工工藝為：A、板材粘接劑、塑料錨釘、耐堿玻纖網(wǎng)、聚合物砂漿：清理、找平基層→彈、掛控制線→面層安裝、找平底端托板檐→配粘結(jié)膠漿→粘貼翻包網(wǎng)格布→粘貼苯板（按由下而上，從左至右的順序施工）→檢查校平→填塞板縫→打磨找平→安裝裝飾線條（用苯板制成）或分格縫→釘錨固釘→保溫層驗(yàn)收→面層（按由上而下，從左至右的順序施工）→檢查驗(yàn)收。
　　B、無機(jī)活性材料：清理、找平基層→彈、掛控制線→抹無機(jī)活性保溫材料→保溫層驗(yàn)收→面層（按由上而下，從左至右的順序施工）→檢查驗(yàn)收。
　　2、基層處理
　　主要體現(xiàn)在以下幾方面：
　　A、墻面平整度要求達(dá)到外墻中級(jí)抹灰驗(yàn)收標(biāo)準(zhǔn)；
　　B、墻體的濕度不應(yīng)高于其周圍環(huán)境的平衡濕度；
　　C、基層應(yīng)有一定的抗拉強(qiáng)度，表面抗拉強(qiáng)度大于0.3N/mm2；
　　D、墻面水泥砂漿抹灰基層需經(jīng)過至少7-10天的干燥養(yǎng)護(hù)期，使基層的含水率≤10%；
　　3、保溫板的固定
　　A、建筑粘接劑的使用
　　（a）建筑粘接劑是一種已經(jīng)按比例配制好的干拌灰，在施工時(shí)只需按產(chǎn)品說明的比例加水充分?jǐn)嚢杈鶆蚣纯墒褂谩?br /> 　　（b）建筑粘接劑在攪拌和施工時(shí)不得使用鋁質(zhì)容器或工具。
　　（c）建筑粘接劑的理論用量（基面平整度4mm/2m）約4.2kg/m2。
　　（d）在不同的氣候條件和施工環(huán)境下，可通過適當(dāng)?shù)募铀�量來調(diào)配粘接劑，使之具備良好的和易性。加水?dāng)嚢韬蟮恼辰觿��?yīng)盡量在一小時(shí)內(nèi)用完。
　　B、粘貼方法
　　粘貼方法有兩種：
　　（a）整面粘貼：如果墻面平整度在0.5cm/2.0m范圍內(nèi)，一般采用整面粘貼。施工時(shí)首先用平邊抹灰刀將粘接劑均勻地涂到保溫板表面上，然后用方齒邊抹灰刀拖刮一次。
　　（b）條點(diǎn)粘貼：適用于平整度在±1.0cm/2.0m范圍內(nèi)的墻體表面。施工時(shí)首先用抹灰刀沿保溫板周邊將粘接劑均勻地涂到保溫板邊緣上，然后在板面上再均勻地分布六個(gè)粘膠點(diǎn)，粘接點(diǎn)的總面積面積達(dá)到≥保溫板面積的40%以上。同時(shí)也要注意周邊粘接劑的涂抹厚度，以保證整個(gè)保溫板的周邊粘牢。
　　C、粘貼工藝
　　（a）托架固定完畢后將涂抹好粘膠的保溫板插入托架，然后將保溫板緊密地粘貼在墻面上，保溫板周圍擠出的粘膠必須立即刮掉，以保證粘貼下一塊保溫板時(shí)板縫中不會(huì)嵌入粘膠。
　　（b）在粘貼下一塊保溫板時(shí)，應(yīng)將這塊板從側(cè)面推壓向前一塊板，并保證板與板之間的接縫被壓緊，保溫板周圍擠出的粘膠必須立即刮掉。
　　（c）必須保證保溫板之間的接縫被壓緊，板縫應(yīng)錯(cuò)開，在墻體轉(zhuǎn)角處，貼于兩面墻上的保溫板之間亦應(yīng)搭接，且必須保證搭接處板縫中不會(huì)嵌入粘膠。
　　（d）必須隨時(shí)用靠尺檢驗(yàn)新粘貼好的保溫板面的平整度(2mm/2.0m)。如板縫處有高低不平的錯(cuò)位，應(yīng)在粘接劑硬化后打磨平整。
　　D、注意以下事項(xiàng)：
　　（a）保溫板的某一面因搬運(yùn)等原因造成細(xì)小缺陷，則應(yīng)將這一面作為抹膠面。
　　（b）在保溫板的粘貼過程中出現(xiàn)失誤(比如保溫板之間有明顯縫隙)或保溫板板面上有缺陷，則必須在做防護(hù)面層之前用發(fā)泡膠加以修補(bǔ)；較寬的縫隙可切割相應(yīng)的保溫板條填充。
　　（c）切割保溫板時(shí)必須保證邊角整齊。保溫板應(yīng)存放于陰涼干燥處，不得在陽光下曝曬或雨淋。
　　（d）門窗洞口四角處必須采用整板套裁，不得使用小板拼接。
　　E、錨固釘?shù)陌惭b
　　錨固釘要在粘接劑達(dá)到一定的強(qiáng)度后方可進(jìn)行沖擊電鉆打眼工作。用錨釘對(duì)板材進(jìn)行錨固時(shí)，錨釘按大面5-6個(gè)釘/m2，陽角4-8個(gè)/m2，且要均勻分布，高層建筑10層以上適當(dāng)增加錨釘?shù)臄?shù)量。
　　F、建筑物構(gòu)造縫的處理
　　(a)外墻外保溫體系的施工不能破壞建筑物原有的伸縮縫、沉降縫和防震縫。施工時(shí)需在構(gòu)造縫隙中埋設(shè)與構(gòu)造縫寬度相宜的聚乙烯圓棒或聚乙烯板條。
　　(b)貼板時(shí)預(yù)留分隔縫，埋設(shè)聚乙烯圓棒或膨脹密封膠條。
　　(c)涂料飾面體系的，用膠帶紙遮貼構(gòu)造縫密封條，在做完飾面罩面層后再撕掉膠帶紙。如面磚飾面體系的，將構(gòu)造縫處做磚縫處理。
　　(d)分隔縫應(yīng)采用中性硅酮密封膠封嚴(yán)。
　　4、面層砂漿的施工
　　A、面層砂漿施工時(shí)應(yīng)先鋪設(shè)翻包網(wǎng)格布和加強(qiáng)網(wǎng)格布，然后進(jìn)行墻面標(biāo)準(zhǔn)網(wǎng)的施工。
　　B、施工時(shí)應(yīng)邊涂抹抹面砂漿，邊埋置玻璃纖維網(wǎng)格布，以保證在抹面砂漿尚具有良好的和易性的時(shí)間范圍內(nèi)，及時(shí)地將玻璃纖維網(wǎng)格布?jí)喝肽�面砂漿中，并將從網(wǎng)格中擠出的抹面砂漿抹平。
　　C、不應(yīng)在大風(fēng)環(huán)境中或夏天陽光直射的墻面上施工，以避免材料在施工過程中失水過快而產(chǎn)生毛細(xì)裂縫。
　　D、在環(huán)境溫度比較低或空氣相對(duì)濕度很高時(shí)，材料干燥硬化需要的時(shí)間也相應(yīng)比較長。應(yīng)避免尚未硬化的材料受到相對(duì)惡劣的氣候條件的直接作用，特別是避免雨水的沖刷，必要時(shí)應(yīng)對(duì)新施工的墻面加以保護(hù)。
　　E、嚴(yán)禁雨天作業(yè)。
　　F、待面層砂漿達(dá)到一定的強(qiáng)度后再進(jìn)行打磨，凹處要補(bǔ)平。
　　五、施工過程中的質(zhì)量控制要點(diǎn)
　　1、要健立由項(xiàng)目部到施工班組的質(zhì)量控制體系，確保每一道工序，每一個(gè)節(jié)點(diǎn)都能按照技術(shù)交底書中的要求施工，確保整個(gè)施工過程始終處于監(jiān)控狀態(tài)。
　　2、施工工藝在實(shí)際上操作過程中十分復(fù)雜。除了保證使用質(zhì)量合格的保溫材料外，也要求具體操作施工人員要具有一定技術(shù)水平和責(zé)任心，否則，將直接影響整個(gè)體系的質(zhì)量。
　　3、為了整個(gè)工程施工過程中控制好質(zhì)量，可對(duì)整個(gè)外保溫工程施工按工序進(jìn)行驗(yàn)收。
　　六、由于面層材料而引起保溫隔熱墻面開裂的原因：
　　1、直接采用水泥砂漿做防護(hù)層。
　　2、配制的抗裂砂漿雖然也用了聚合物進(jìn)行改性，但柔韌性不夠也易開裂；
　　3、抗裂砂漿層過厚；
　　4、使用了不合格的玻纖網(wǎng)格布。
　　5、針對(duì)以上問題,在施工過程中應(yīng)加以控制。
　　結(jié)束語
　　建筑外墻保溫是近年來新興的施工工藝，在施工過程中要不斷的總結(jié)，不改進(jìn)施工工藝，以達(dá)到更好的保溫、抗裂效果。同時(shí)應(yīng)研發(fā)更新節(jié)能的材料及工藝，使外墻保溫技術(shù)得到更好的運(yùn)用，更好地發(fā)揮其作用，從而真正地實(shí)現(xiàn)建筑節(jié)能。
