摘要：本文主要就某工程建筑結構轉換層施工提出具體的技術措施，對同行、同類工程有一定的參考價值。
　　關鍵詞：高層建筑結構轉換層，施工措施
　　1概述
　　隨著現代建筑的發展，多功能、大開間、大跨度、綜合性的商用住宅樓不斷涌現，同一建筑在豎向布置上常常出現上部密間隔下部大跨度開間的功能需要，如上部為旅業下部為大堂的酒店建筑以及上部為住宅下部為商場的商住一體化建筑等，為解決結構正常布置和建筑功能需要這一矛盾，建筑結構轉換層是主要傳遞豎向軸力的大型水平構件，而設置建筑結構轉換層卻是行之有效的解決方法。為此，建筑結構轉換層作為一個新興的課題，其施工方法也作為一個新的課題被提出來。
　　建筑結構轉換層的施工難點主要集中在其砼體積大、鋼筋大而密和架空高這幾個方面上，特別是其支頂計算常常涉及到幾個層面上，本文以自己在廣州XX華庭商住樓工程所參加的建筑結構轉換層的施工為實例進行說明。
　　2實例說明
　　1. 1工程概況
　　XX華庭商住樓工程，是一座兩層地下室，±0.00以上為30層的大型商住樓，總建筑面積約為3.4萬平方米。其中一至三層為商場的裙樓（層高分別為6m，4.2m，4.2m），第五層及其上為兩座獨立的住宅標準層塔樓（層高均為3m），塔樓建筑面積約為2.5萬平方米，考慮到塔樓住宅平面布置的變化多樣性以及受力的復雜性，設計師把第四層設計為結構架空轉換層，本工程結構轉換層的層高為5m，梁截面較大（主要有1400*3000、1400*2500、800*2500等）、跨度大（最大跨度為11m），故其施工工藝較為復雜，施工難度大。
　　2.2工程結構設計特點（轉換層部分）
　　本工程轉換層的梁截面較大（主要有1400*3000、1400*2500、800*2500、

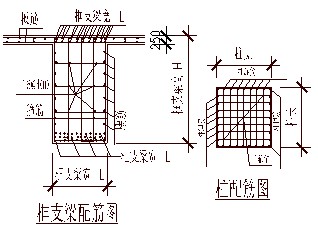

　　800*2200等，），配筋多（主要以ф32Ⅲ級鋼為主，面筋為一至兩排共7~32條不等，底筋為一至三排共9~48條不等，個別梁柱交接處為六排ф32Ⅲ級鋼，其他配筋詳見“框支梁配筋圖”和“柱配筋圖”），跨度大（個別達到11米）；板厚度為250，梁板砼均采用C35，柱砼采用C45；本層高度為5米。
　　2.3轉換層模板施工的難點和重點
　　本工程的模板施工難點主要集中在模板支頂計算和施工方面上，由于轉換層支頂不是直接支撐在地基上，故其受力計算要涉及到幾個不同的層面上。由同類工程施工出現的質量安全來看，支頂?shù)顾�、模板變形等質量安全問題是較為普遍的。
　　由此，為避免上述質量安全問題，本工程的工作重點主要集中在以下幾個方面上：
　　2.3.1施工工序安排
　　根據現場實際情況，本工程的轉換層按“四層柱、電梯井鋼筋制安→框支梁底模、柱模、電梯井側模安裝→四層柱砼澆注→轉換層樓板鋼筋制安→轉換梁樓板、框支梁側模模板安裝→轉換層樓板鋼筋制安→轉換層砼澆注→轉換層砼養護”工序進行施工。
　　2.3.2轉換層模板設計
　　由于框支梁的截面尺寸和跨度大，故其受力計算涉及到幾個方面上和幾個層面上。幾個方面計算是指結構轉換層大梁側模及對拉螺栓、底模、梁底支撐的計算和驗算。幾個層面計算是指結構轉換層施工荷栽的傳遞涉及到三層、二層樓板面上，還應對結構轉換層大梁所對應的三層、二層樓板進行受力計算和驗算，保證三層、二層樓板的施工質量；由項目部施工組織設計圖紙可知，除二、三層樓板設置支頂外，為安全起見，首層還須加回頭頂。

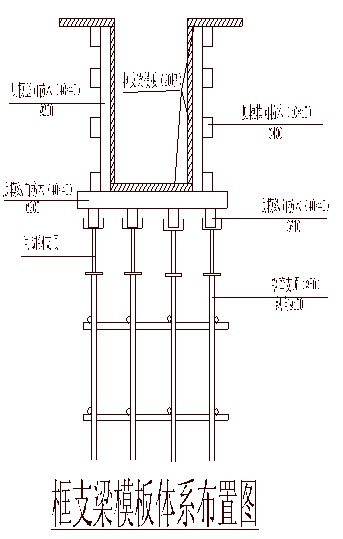

　　由于本人有幸在本工程擔任木工班長，具體執行現場施工計劃，因此對結構轉換層的具體受力計算不是十分了解（注：本工程的結構轉換層的受力計算由項目部的技術負責人完成），故本文不能詳述。經項目部計算設計，本工程結構轉換層設計如下圖：
　　
　　2.4轉換層模板的施工
　　根據工序安排，三層樓板砼澆注完畢，即進行轉換層柱位和梁位的放線工作，先進行轉換層柱的施工（包括柱的鋼筋綁扎、模板安裝和混凝土澆注），然后進行轉換層框支梁底模板的安裝，之后框支梁鋼筋綁扎，跟著框支梁側模和轉換層樓板模板安裝，接著轉換層樓板鋼筋綁扎，最后進行整個結構轉換層混凝土澆注和混凝土養護。
　　轉換層模板的施工具體體現為如下兩個措施方面：
　　2.4.1轉換層模板的保證措施
　　轉換層模板的保證措施主要體現為模板的施工和混凝土的澆注。
　　1、模板的施工
　　轉換層模板的施工必須比其它模板施工嚴格，施工過程中必須嚴格按轉換層施工組織設計中的模板搭設要求進行施工，施工員要嚴格檢查支頂?shù)呢Q向支撐、橫向拉桿、對拉螺桿和側模枕木的間距，蝴蝶結、螺母是否上緊，支頂墊角是否穩固，否則不予下一工序施工，嚴格執行三檢制，所有模板未經監理公司驗收合格，不準綁扎趕緊。
　　2、混凝土澆注
　　混凝土的澆注是關系到轉換層模板的受力是否為突然加載或逐漸加載，如果轉換層大梁的混凝土為一次澆注完畢，那么就會產生大梁下的支頂、模板不均勻受力，引起模板體系的垌塌等一系列事故。為此，結合大體積混凝土澆注要求，本工程轉換層的混凝土澆注確定為在混凝土初凝時間內分層澆注，讓模板體系逐步加大受力，有過穩定的加壓過程。從本工程轉換層混凝土施工的過程看，模板體系沒有大的變形，證明混凝土澆注是成功的。
　　2.4.2轉換層模板觀測措施
　　為防止轉換層砼澆注后出現大沉降而導致垌塌現象，應對整個轉換層平面設置一個有效的監測系統，本次轉換層施工為此設置了兩個方面的監測系統，包括平面觀測和支撐系統觀測。平面觀測主要是在模板面直接設置一個“T”型鋼筋，刷紅油漆，在轉換層混凝土澆注到混凝土初凝前著一段時間里，用水準儀不斷觀測，并記下數據，分析數據后判斷模板的穩定狀況；支頂觀測主要在轉換層混凝土澆注時，在未澆注混凝土的模板下對其下的支頂進行觀測，及時反映支頂穩定狀況。這兩種觀測方法有一定的困難和危險性，但經項目部全體員工的努力，從觀測的數據來看，轉換層混凝土狀況良好，沒異常現象出現。
　　2.5轉換層模板施工過程中應注意的問題
　　結構轉換層模板的施工應注意以下幾點：
　　1、材料選用。由于結構轉換層的框支梁截面尺寸大，故自重也大，在混凝土凝固前會對框支梁的底模和側模產生很大的壓力，因此對模板的性能要求很高，要求完全選用全新模板，不準使用舊模板。由于支頂使用鋼管，故對一些彎曲、生銹孔洞的鋼管和殘舊可調支頂應禁止使用。另外，為保證鋼管支頂能很好地把力傳遞到樓板面，還應在鋼管支頂下設置一100*100*2的鋼板。
　　2、嚴格按轉換層施工組織設計要求施工，加強模板施工前和施工過程中的技術交底和作業監督工作。
　　3、考慮大轉換層鋼筋密和截面尺寸大，故轉換層模板應留生口，以便垃圾雜物清理和清洗。
　　4、注意轉換層混凝土的澆注，特別是分層澆注，防止一次澆注，混凝土突然荷載導致模板受力不均而變形，甚至倒塌。
　　5、注意拆模時間（特別是側模的拆模時間），由于模板同時起著保溫作用，過早拆模是框支梁混凝土產生裂縫的原因之一，因此側模拆模時間最好不少于14天（對拉螺栓也不能松動）。
　　2.6轉換層模板施工效果
　　經現場項目部全體員工的努力，通過有關觀測數據以及轉換層拆模后的結果看，本工程沒出現模板垌踏、沉降和爆模現象，拆模后的轉換大梁質量評定結果為優良。說明本次轉換層模板施工是成功的。
　　3、結束語
　　通過以上實例可以說明，轉換層模板施工其實也是很簡單的，開工前只要在模板受力計算和施工措施上做足工夫，大體積的轉換層模板也可象普通樓板模板一樣施工。
