摘要:對于教學樓、實驗樓等大開間建筑，其樓蓋形式采用現澆孔心樓板，取得了較好的使用性、經濟性。本文結合工程實例，總結了從設計到施工的設計要點及施工方法。
　　關鍵詞:現澆空心樓蓋，設計，施工措施
　　最近，我們在教學樓、圖書樓、實驗樓等一批學校建筑中，采用了現澆混凝土空心樓蓋結構，在這些大開間的柱網中采用了空心樓蓋取消次梁，從而在室內感覺平整舒適、美觀，無次梁產生的降低層高而帶來的壓抑感，且隔聲隔熱、自由間隔、靈活吊頂?shù)染C合優勢顯而易見，取得了較好的效果。下面就在設計施工過程中體會較深的幾個方面做一點總結，以期與同行們共同探討交流。
　　一、設計方面
　　（一）板的自重計算
　　板的自重不能簡單地按照截面孔隙率計算，要根據實際情況，考慮實心板帶、暗梁的重量，按照立體孔隙率計算，否則板的自重荷載會考慮的不夠。
　　（二）板厚的選擇
　　《現澆混凝土空心樓蓋結構規程》中規定：邊支承空心樓板的跨高比對單向板不大于30，對雙向板跨度按短邊計不大于40。在工程應用中，盡量不要采用上限，原因是板撓度難以滿足要求，當荷載為2～4kN/㎡時，對單向板跨高比取28，雙向板跨度按短邊計取30；當荷載小于等于2kN/㎡時，跨高比取30。這時樓板鋼筋均為構造鋼筋。
　　（三）鋼筋布置
　　規程規定，邊支承板樓蓋結構的區格板，可按不考慮空腔影響的彈性板進行內力分析，大量的實驗研究證明，現澆空心樓蓋的實際受力狀況更接近普通板的形式，鑒于此，板的受力分析及鋼配筋形式可按與普通板同樣的方法考慮即可，不必強調肋內一定要配置通長鋼筋，這樣可以通過調整鋼筋間距來配置適量的鋼筋，避免浪費，但由于空心板一般比較厚，現在又普遍采用收縮性較大的商品砼，宜在區格板的板面設置通長的雙向鋼筋，見圖一。
　　
　　圖一
　　（四）板肋寬度、板頂厚度、板底厚度的選擇

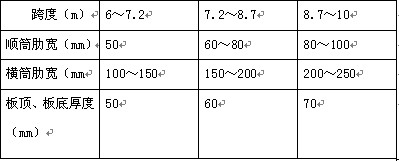

　　規程規定，筒芯順筒肋寬與筒芯外徑的比值不宜小于0.2，順筒肋寬尺寸對非預應力鋼筋砼樓板不應小于50mm，當筒芯沿順筒方向間斷布置時，橫筒肋寬不應小于50mm。板跨度越大，板肋寬度值也越大，在工程設計中雙向板采用的板肋寬度、板頂、板底厚度見下表：

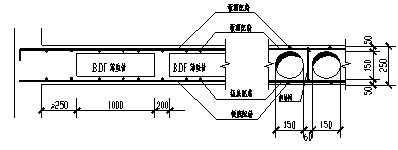

　　（五）砼空心樓板的受剪承載力較差，故板上不宜承受集中荷載，如承受集中荷載，該區域改用實心板，當空心樓板上有墻體時，墻下宜設暗梁，暗梁寬度可取100～250mm。砼空心樓板周邊與梁、柱、墻的連接處，應有相當于板厚的寬度做成實心板，以提高局部的受剪承載力，見圖二：
　　
　　圖二
　　
　　二、施工方面
　　（一）抗浮措施：
　　對空心板結構而言，其施工質量的主要控制點是管的抗浮固定和位置固定。首先要合理布置抗浮控制點，控制點設在肋梁處，可按矩形或梅花型布置，每肋都設或者隔一個肋交錯布置，相鄰抗浮控制點間距為800～1000mm。在抗浮點放置墊塊或支凳筋，以確保筒芯與板的距離符合設計要求，再放置筒芯，并對筒芯進行綁扎固定，根據筒芯外徑的大小計算浮力來確定抗浮筋的數量，在垂直筒芯方向設置抗浮筋，并將抗浮筋沿一定間距穿透模板拉結于支模架上。
　　（二）模板起拱
　　對于混凝土的模板應按設計要求起拱；當設計無具體要求時，起拱的高度宜為跨度的2/1000~3/1000。
　　（三）水、電、管線的布置
　　空心板中水、電和消防等線路管線布置應盡量沿水平或垂直布置，從板的實心板帶和肋梁中通過，如無法實施可在芯管局部開槽，讓管線通過，然后對芯管開槽處進行修補加強，豎向穿板管應預埋套管。
　　（四）砼的澆筑
　　空心樓板中，內模之間肋寬和板底厚度較小，為保證混凝土振搗密實，粗骨料的粒徑不宜過大。混凝土澆筑宜采用泵送砼，坍落度控制在160mm～180mm，且布料與振搗應同步進行，以保證筒芯底部砼密實，采用φ30振搗棒與平板振搗器結合振搗，嚴禁振動器直接振搗芯管，以免破壞芯管。澆筑砼時宜先梁后板，并沿順筒方向推進，在砼強度達到100％后，才能拆除底模。
　　三、總結
　　在工程應用過程中，雖然有《規程》參照，但因工程不同，每個工程的開間跨度，荷載，施工條件等情況均不同，需要進一步地積累經驗，不斷完善，才能更好地發展此項技術。
　　參考文獻:1混凝土結構設計規范（GB50010-2002）北京•中國建筑出版社•2002
　　2現澆混凝土空心樓蓋結構技術規程（CECS175：2004）
