(2)理論計算本工程混凝土單向不完全散熱狀態下核心最高溫Tmax
　　Tmax=73.81℃。
　　本工程混凝土表面溫度為混凝土表面下0.1m處的溫度，計算得：
　　Tb=60.76℃
　　結論：本工程基本按照以上方案組織施工及養護，上表面溫度及核心溫度理論值與實測值偏差均小于±1℃。
　　在約束條件和補償收縮措施確定的前提下，大體積混凝土的降溫收縮應力取決于降溫值和降溫速率。
　　降溫值=42.81℃
　　為了防止大體積混凝土裂縫的產生，通過計算預測了混凝土的澆筑溫度、混凝土溫升值的可能產生應力，并據此制定了降低澆筑溫度腔制溫升值措施，本工程采用的養護措施比較成功，養護28天，并未出現開裂情況，平均溫降=42.81/28=1.53℃/d。符合要求。從強度數據結果看，控制較好，質量有保證。
　　強度變化接近混凝土強度增長曲線的理論值，說明上述施工方案比較合理。澆筑方案和養護方案也切實可行，見圖1。
　　

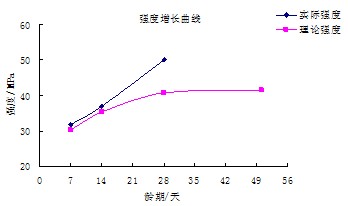

　　圖1強度增長曲線圖
　　5結束語
　　以上對大體積混凝土的施工溫度與裂縫之間的關系進行了理論和實踐的初步探討，根據實際工程混凝土溫度實測值驗證，本文所述公式理論計算值與實測值符合性較好，各項工程理論計算值與實測值偏差均在±1℃之內，大體積混凝土底板溫度計算公式不但能夠有效地指導大體積混凝土底板的施工和養護，而且由于公式計算過程簡單，更便于工程實際應用。
　　
　　【參考文獻】
　　
　　[1]龔召熊.水工混凝土的溫控與防裂.北京：中國水利水電出版社，1999
　　[2]戴鎮潮.大體積混凝土的防裂.混凝土，2001，（9）：10
　　[3]覃維祖.混凝土的收縮、開裂及其評價與防治.混凝土，2001，（7）：3
　　[4]遲陪云.大體積混凝土開裂的起因及防裂措施.混凝土，2001，（12）：31
　　[5]康方中.淺談現澆商品混凝土樓板變形裂縫的成因和防治.混凝土，2003，（5）：18
　　[6]段崢.現澆大體積混凝土裂縫的成因與防治.混凝土，2003，（5）：48
　　[7]尤啟俊.外加劑對混凝土收縮抗裂性能的影響.混凝土,2004，（9）：32、33

 2/2   首頁 上一頁 1 2
