5.2.5在保溫層邊緣部位必須用整塊板粘貼，不得用小塊板拼接，門窗洞口角部，應采取整幅板套，不得拼接。隨聚苯板粘貼進度，必須將翻包，加強網布鋪設完畢。
　　5.2.6外墻轉角處相鄰兩邊墻面所粘貼的聚苯板應交錯粘貼，碰頭的聚苯板應布粘結膠漿。
　　5.2.7遇到突出的管線，預埋件或門窗洞口時，應用整幅板套割吻合，不許用非整塊板拼湊。切割時，其切割邊緣應平直、整齊。
　　5.3保護層的制作
　　5.3.1保護層制作前應檢查已粘貼完畢的聚苯板是否干燥，是否靜置24小時，表面是否平整，板縫高度差大于2mm的必須用打磨沙板搓平，嚴重的必須取下重貼。
　　5.3.2保護層的施工應自上而下進行，施工前應清除板面的浮塵，雜質等物。
　　5.3.3板面膠漿的配制必須按配合比配置，膠漿必須隨用隨配，拌和好的膠漿需1小時內用完。
　　5.3.4粘貼標準墻面的網格布作法為，采用“濕一濕”的作業法，即先在聚苯板上抹底層護面膠漿1.5-2.0mm厚，將預先裁好的網格布凹面朝里，沿水平方向拽緊、拉平，立即用抹子將網格布壓入第一層膠漿中，然后抹第二道護面膠漿1.0-1.5mm厚。
　　5.3.5網格布的鋪設，不得出現松弛，傾斜、錯位抹第二道護面層，目測無任何可分辨的網格布紋潞，不得有網格布外露、翹邊、褶皺。
　　5.3.6當網格布需要搭接時，塔接長度至少不應小于65mm，鋪設網格布時，網格布的彎曲面應朝向墻面，并從中央向四周抹子抹平。
　　5.3.7“一布兩漿”的標準墻面應為3-4mm，最大不超過4mm，“二布三漿”的加強墻面應為5-6mm，最大不超過6mm。
　　5.3.8保護層制作完畢后，自然養護即可。在保護層養護期間嚴禁撞擊和振動。
　　5.3.9如需外墻外保溫飾面面層荷載過大時，（如粘貼瓷磚等）需要機械錨固（尼龍脹釘）。
　　5.3.10外墻粘貼干粉料參考用量3kg/m2，外墻抹面干粉料參考用量4kg/m2，外墻耐水膩子參考用量0.8-1.23kg/m2，外墻瓷磚粘貼結劑參考用量4kg/m2，以上各項視墻體基面層平整度而定。
　　6、勞動組織
　　一般以5人組成作業小組為宜，其中1人調配粘貼膠漿并負責運送，2人鋪貼網格布，2人布粘貼膠漿、粘貼聚苯板。
　　7、質量要求
　　7.1、質量標準除應滿足現行施工驗收規范外，基層墻面平整度應不大于4mm（用2m靠尺檢查）。

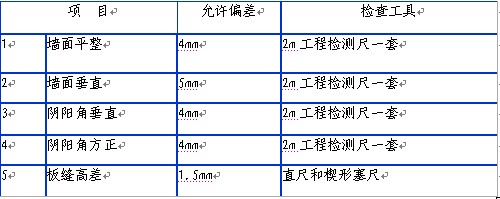

　　7.2、聚苯板板面的安裝允許偏并差（見下表）

　　7.3、鋪貼網格布時搭接長度不得小于65mm，要求表面平整、光滑，接茬均勻，不得有皺折，翹起、空鼓等。網格布不得外露，表面平整度用2m靠尺檢查為±4mm。并且網格布的彎曲面必須朝向墻面。
　　7.4、板與板之間嚴禁涂抹膠漿（外墻轉角除外），每貼完一塊聚苯板，應及時清除擠出的多余膠漿。
　　7.5、苯板在刷外墻涂料之前必須進行拉拔試驗。
　　8、施工注意事項
　　8.1、膠粘劑的選擇和使用應按設計要求。
　　8.2、粘貼聚苯板前，土建應與暖衛電氣緊密配合，以免出現返工。
　　8.3、各種材料應分類堆放，標明材料名稱，切勿用錯。
　　8.4、粉料應貯存于干燥處，嚴禁受潮。
　　8.5、盛膠粘劑的工具，應在下班前用清水洗刷干凈，以備再用。
　　三、社會、經濟效益及能效分析
　　1、社會效益
　　建筑節能50%，可以減少能源消耗（煤、氣、電等）、部分緩解能源壓力（注：未推行建筑節能前一個采暖期能耗：36kg/m2，強制建筑節能后一個采暖期能耗：不大于18kg/m2）；可以減少煙塵排放，美化居住環境；符合社會、企業提倡運行的環境管理體系要求。
　　2、經濟效益分析
　　在石油基地九區二期住宅工程中，對外墻保溫造價進行了測算，普通外墻370厚工程進價96.00元/m2。外貼EPS板、保護層材料、粘貼膠漿及設備等各種費用，加上管理費和材差、墻體預算費為100/元m2。外墻240厚磚墻費用52.00元/m2，因此復合墻體總造價為152.00元/m2。由于采用EPS板外貼技術，外墻由370厚變為240厚，荷載減小，相應基礎減小，節約造價4.00元/m2。外粉飾由于節省了找平層和基層處理，節約造價4.10元/m2。復合墻體的保溫效果好，比普通住宅節約采暖設備投資5.00元/m2墻體，以上合計節約13.10元/m2。綜上所述，外保溫復合墻體比普通磚墻造價多43元/m2。
　　3、熱工測試
　　根據權威機構測試表明采用復合外墻熱阻為R=1.01m2K/W，保溫效果較好。哈密石油基地九區三期住宅樓的外墻厚為240多孔墻，建筑面積為30822m2，復合墻外貼苯板65厚，通過測試，此節能住宅應比普通370厚磚墻磚混結構住宅樓在同一供熱系統下，室內溫度高7℃左右，供熱水溫在45℃～50℃時，普通住宅室溫在10℃～12℃，節能住宅平均達到20.2℃，根據實測，外墻內表面最低溫度15.10℃，不出現結露現象。
　　4、結論
　　4.1、保溫效果好，長期效益好、節約能源，達到我國二期墻體節能要求。
　　4.2、施工簡便，勞動強度低，人員操作方便，組織簡單；自重較輕，可減少基礎承重，減少工程用料，減少粘土磚的使用，減少對土地的破壞，保護國家資源。
　　4.3、由于保溫材料貼在外側，墻體減薄，房間使用面積增加4%～5%。同時從構造上解決冷橋問題，施工操作簡單適用各種主體結構。
　　5、石油基地重點工程實例
　　5.1石油基地九區二期住宅樓項目，建筑面積28294.2m2。
　　5.2石油基地九區三期住宅樓項目，建筑面積32924.0m2。
　　5.3石油基地十區一期住宅樓項目，建筑面積24621.48m2。
　　結語
　　目前我國外墻保溫技術發展很快,是建筑節能工作的重點。推廣實施建筑物外墻外保溫技術既有利于國家可持續發展,延長建筑物使用壽命,又有利于節約電力等資源,是大勢所趨。外墻保溫技術的發展革新與建筑節能標準的不斷提高是密不可分的,建筑節能必須以發展新型外墻保溫技術為前提,而外墻保溫技術的發展又必須與建筑節能相結合,才能真正發揮其作用。正是在一系列建筑節能的政策和法規的指導下,在建筑節能的理念不斷深入人心的前提下,外墻保溫技術的優越性才日益受到人們重視。所以在大力推廣外墻保溫技術的同時,要加強建筑節能政策、法規和標準的宣傳和落實,從而真正地實現國民經濟可持續發展,真正地實現建筑節能。

 2/3   首頁 上一頁 1 2 3 下一頁 尾頁
