摘要：本文闡述了照明設計在節能領域的重要作用。從照明標準參數設定、管理、設計計算及光源選擇等幾個方面闡述如何實現照明的節能設計。
　　關鍵詞：照明，節能，光源選擇
　　人們總是在追求高品位的生活環境，這與舒適的照明環境是分不開的，但照明需要耗電。在我國，正在大力提倡節能減排。目前照明耗電大體占全國總發電量的10%-12%,早在2001年，國家經貿委與聯合國開發計劃署和全球環境基金共同實施了“中國綠色照明工程促進項目”，目的是通過發展和推廣效率高、壽命長、安全和性能穩定的照明電器產品，力爭在2010年實現照明節能的10%；2004年的GB50024-2004《建筑照明設計標準》已把照明功率密度（LPDP）限值提到了強制性條文的程度。如何在設計中實現節約能源、保護環境的綠色照明，對于一個能源相對短缺國家，也是一種不可忽視的節能手段。照明節能設計可以從以下幾點開始：
　　一、 照明的節能設計
　　1、 嚴格執行照明功率密度（LPD）限值
　　這是照明設計的基礎：LPD計算式：LPD=∑(PL+PB)/S，其中PL為光源功率；PB為鎮流器或變壓器功率，S為房間或場所面積。GB50024-2004《建筑照明設計標準》（以下簡稱國標）明確規定了各種不同場所的最大允許限值。CJJ45-2006《城市道路照明設計標準》（以下簡稱行標）規定了各類道路的最大允許LPD限值，設計時要嚴格遵守。在有裝飾燈具的場所，可將裝飾性燈具的功率按50%計入LPD值計算中。照明設計一定要保證LPD值不得大于國標和行標規定的限值。
　　2、 合理選擇照度標準值
　　國標和行標中規定了各類場所的照度標準值。不同的照度標準值決定著不同的燈具耗電功率。按照不同作業場所的需要，選定不同的作業面或參考平面，合理地確定不同的照度值。
　　當前設計中，設計師們會注意功率密度值的把關而常常疏忽了設計照度值與照度標準值的比較，這兩個偏差要在－10%~+10%之間，節能燈和高光效燈具的應用大大降低了功率密度值，很經常在設計中，設計師只關注照明功率密度，而照度設計值會超標，無形中浪費了能源。
　　3、 照明設計中自然光的利用，高反射材料的推廣
　　照明設計中應充分利用自然光，主要是太陽光的充分利用。如：辦公場所與建筑設計配合，充分利用現代高科技材料，實現辦公樓等場所透光隔熱效果；道路的照明設計中，在需要燈光的時候才開啟路燈。同時建議建筑設計師盡量運用高反射比的材料，減少吸光材料的運用。
　　
　　4、 充分考慮照明的管理,強力推行節能開關
　　照明設計中應合理分配照明的回路，選擇經濟合理的控制方式。讓照明分區控制，分時控制，或按照度設定值自動調控。同時分單位計量，落實到單位，把節能意識灌輸?shù)饺耍�就可以從管理上把握照明的�?jié)能。在設計中大力推行節能開關，如感應開關、照度開關、紅外開關、特別是可調照度紅外感應開關的應用，可在很大程度上實現能源的充分節能和利用。
　　5、 照明的設計精確計算：
　　5.1利用系數法計算平均照度:一般用于燈具均勻布置的場所計算其平均照度，室內和室外均適用。計算式如下：
　�。臿v=NφUK/A；
　　Ｅav為工作面上維持平均照度，
　　φ為光源光通量，
　　Ｎ為場所光源數量，
　�。諡槔�用系數，
　　Ｋ為維護系數，
　　Ａ為房間面積。

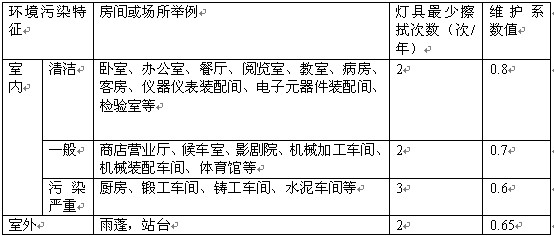

　　這是工程設計計算中常用的，維護系數比較好選定，見下表：
　　環境污染特征 房間或場所舉例 燈具最少擦拭次數（次/年） 維護系數值

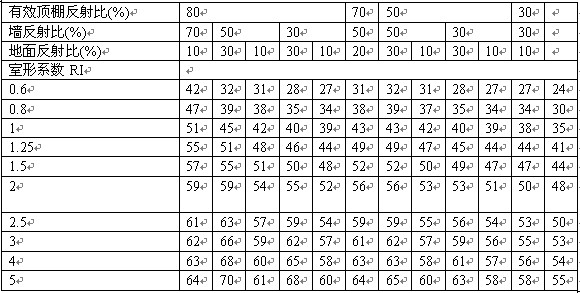

　　利用系數則與環境的材料反射比有很大的關系，在設計中盡量與建筑配合選定反射比比較高的材料,可以讓光源得到更充分的利用。利用系數表見下表：
　

　　5.2點光源的點照度計算，對于一特定地點照度計算，是各光源的照度在本點的分方向矢量和，計算出本點的各方向的照度值．當光源尺寸與光源到計算點之間的距離相比小得多時可視為點光源，圓盤形發光體的直徑不大于照射距離的1/5，線狀發光體的長度不大于照射距離的1/4時，按點光源進行照度計算誤差不大于5%，距離平方反比定律和余弦定律適用于點光源產生的點照度計算。很多文章分析來分析去，歸根到底還是照度值在各個方向的矢量和。最基本的公式是:
　　En=Iθ/R2Eh=Iθcosθ/R2Ev=Iθsinθ/R2
　　En為點光源在與照射方向垂直的平面上產生的照度
　　Iθ照射方向的光強(cd)
　　R為點光源至被照面的計算點距離
　　θ為被照面的法線與入射光線的夾角
　　S
　　
　　H(Eh)θR(En)
　　(Ev)P
　　
　　6、 燈具布置的集中性和局部照明的運用
　　在一些一般性功能的照明場所，在滿足照度均勻度要求的情況下，應盡量選擇功率較大的同類節能燈具，這樣可能減少線路銅材料消耗，也可以減少線路上的電損耗，又省錢，達到一定的節能效果。同時燈具布置盡量靠近工作面，合理地選擇燈具的遮光角度；對需要加強照明的運用局部照明等，充分利用照明。
　　二、 節能燈具的選型和推廣
　　照明設計中燈具的選型非常關鍵，燈具的選擇以光源的選擇最重要，可以根據不同的場合，選擇不同的光源，目前在我國節能型光源大致分以下幾種:
　　1、 電子節能燈：又稱省電燈泡、電子燈泡、緊湊型熒光燈或一體式熒光燈等，是指將熒光燈與鎮流器組成一個整體的照明設備。節能燈的的尺寸與白熾燈相近，與燈座的接口也和白熾燈相同，節能燈的光效比白熾燈高得多，同樣照度條件下，節能燈消耗的電能要少得多。設計中在各個場所可直接替換白熾燈，在LED大功率節能燈還未成熟期狀態下可以大力推廣。
　　2、 直管熒光燈:在辦公，教室、商場等場所，當選用直管熒光燈時應無條件選擇細管徑（有Ｔ８或Ｔ５型）、稀土三基色直管熒光管。這些燈具不僅光效好、節能好而且使用壽命更長，在LED節能日光燈還未成熟期狀態下可以大力推廣。
