摘要：目前大跨徑橋梁多采用正交異性板鋼箱梁.此類橋梁橋面鋪裝結構的使用性和耐久性一直是一個難題。其原因在于鋼橋面板的剛度較小、變形較大、熱容性差，并且在行車荷載、溫度變化及風載等自然因素共同作用下，鋪裝層受力復雜，容易產生各種變形破壞。文章針對環氧瀝青混凝土在廈門五石路連續鋼箱梁拱橋橋面鋪裝中的應用進行了闡述。
　　關鍵詞：環氧瀝青，鋼橋面，鋪裝，施工
　　前言
　　國外對大跨徑鋼橋面鋪裝技術的研究有6O多年的歷史，許多國家都投入了大量的人力和物力，取得了適合各國橋梁自然條件和荷載條件下的橋面鋪裝經驗。我國從8O年代開始修建正交異性鋼橋面板的橋梁，對鋼橋面鋪裝技術的研究也始于這一時期。隨著環氧瀝青混凝土在南京長江二橋上的成功應用，南京長江第三大橋、江陰大橋修復工程等重大工程均采用了這種鋪裝材料[1]。
　　1工程概況
　　環島干道（墩上～仙岳路段）項目（原“五石路”）是一條主要的城市交通Ⅰ級主干道，位于廈門島的東北角、貫穿規劃的五緣灣片區內部，全長4.81km，含一座1108.8m長的跨海大橋——天緣大橋。其中主橋?yàn)榭鐝?27m的鋼箱梁拱橋，橋梁總寬度為32.2m，雙向六車道，最大縱坡：3.0%。
　　該橋位處屬于亞熱帶季風氣候區，夏季天氣炎熱，歷史極端最高氣溫達38.5℃.極端最低氣溫為2℃，夏季平均相對濕度達80％，年均降水量1188.4mm。其氣候條件苛刻，對鋼橋面瀝青混凝土鋪裝層十分不利。
　　2鋪裝方案設計
　　2.1鋪裝層厚度的確定
　　瀝青混凝土鋪裝層的厚度確定是鋪裝層設計的一個重要指標。研究表明橋面鋪裝控制應力為最大橫向拉應力，位于縱向加勁肋肋頂上方鋪裝層表面，是控制橋面鋪裝層沿橋縱向產生裂縫的主要因素[3-4]。在分析鋪裝層厚度對鋪裝層內部應力應變的影響時:選取最大橫向拉應力為控制指標，鋪裝層厚度范圍取20-80mm，變化步長是10mm。由于瀝青混凝土鋪裝層的彈性模量與溫度密切相關，在鋪裝層的設計溫度范圍內會產生較大的變化，而鋼橋面板的彈性模量在此溫度范圍內基本保持不變。因此，在分析鋪裝層受力特性時，要充分考慮到模量比(鋼板彈性模量/鋪裝層彈性模量)的影響。對應每個鋪裝層厚度值，模量比分別取n=50，n=100，n=200，n=500，n=l000五個特征值。

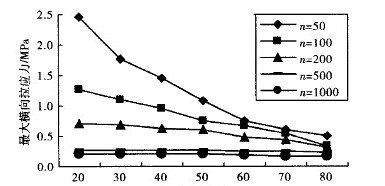

　　不同鋪裝層厚度和瀝青混凝土模量所對應的鋪裝層的最大橫向拉應力值見圖1


　　                                                             圖1鋪裝層厚度與最大橫向拉應力的關系
　　2.2鋪裝層結構
　　目前大跨徑鋼橋面鋪裝多為單層鋪裝體系與雙層鋪裝體系，以雙層鋪裝為主（見表1）。鋼橋面鋪裝雙層環氧瀝青混凝土結構方案已經在南京長江二橋、南京長江三橋、潤揚長江大橋等橋成功實施，經受住了多個高溫期與低溫期的考驗，實際工作性能和運營狀況良好。

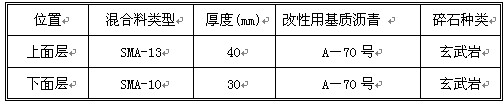

　　                                                                  表1橋面鋪裝結構


　　3.1原材料
　　集料是鋼橋面鋪裝的關鍵材料之一。鋼橋面鋪裝對集料的要求很高，必須選用堅硬致密、耐磨、顆粒形狀較好，并與結合料有較好的粘結性能的硬質石料。通過比選綜合考慮石料的各種試驗指標，確定采用某料場礦料對大橋鋪裝性能進行研究。要求加工前塊石原料無風化面，加工后基本成立方體，針片狀含量不大于5%。
　　大橋鋼橋面鋪裝采用環氧瀝青，由2組分組成：組分A(環氧樹脂)和組分B(一種由石油瀝青和固化劑組成的勻質合成物)。因組分B化學成分的不同構成了不同用途的環氧瀝青，可分別用作粘結層材料(也稱Id型環氧瀝青)和結合料(也稱V型環氧瀝青)。為避免混淆，以下將這2種環氧瀝青分別稱粘結料和結合料。

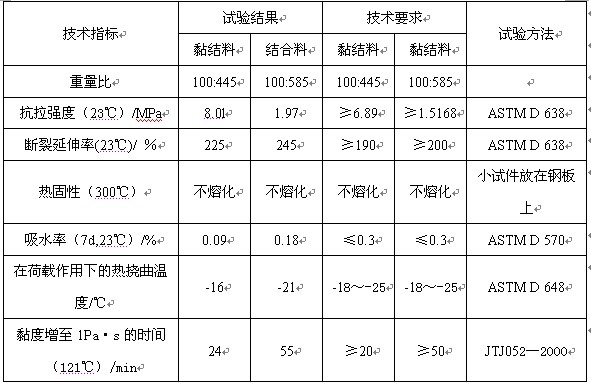

　                                     　表2環氧瀝青技術指標


　　組分A和B按要求混合并固化后得到的環氧瀝青技術指標如表2所示。環氧瀝青混凝土性能結合料類型與礦料級配選定后。采用馬歇爾試驗方法確定瀝青混合料的最佳瀝青用量。試驗研究表明，試驗結果受成型溫度、固化程度以及擊實次數的影響明顯，因此環氧瀝青混合料的設計參數不能僅僅采用馬歇爾指標。在馬歇爾試驗指標的基礎上，綜合考慮混合料抗疲勞性能、水穩性、高溫穩定性、低溫抗裂性等路用性能對混合料的級配及油石比進行微調。確定最佳設計油石比，使混合料具有良好的使用性能。

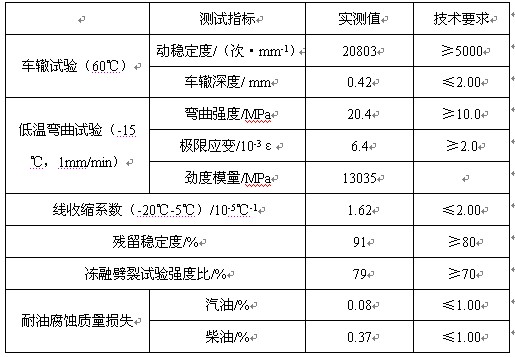

　                                                                          　表3環氧瀝青混合料性能試驗結果
　　
　　 根據混合料組成級配及油石比設計結果，成型試件，進行相應的性能檢測，經過實驗（如表3），環氧瀝青混合料的抗疲勞性能、水穩性、高溫穩定性和低溫抗裂性等路用性能均能達到技術要求。在-2O℃～+5℃范圍內環氧瀝青混合料的線收縮系數值與鋼的線性收縮系數值(1.1℃-1-1.4×10-5℃)相差不大，表明采用環氧瀝青混合料作為鋪裝材料時.由溫度引起的鋪裝層和橋面鋼板之間的剪應力較小。從汽油、柴油和機油對環氧瀝青混合料腐蝕性能試驗可以看出，環氧瀝青混合料耐油腐蝕性能良好。上述試驗結果也進一步證實了環氧瀝青混凝土應用于鋼橋面鋪裝的可行性。
　　4環氧瀝青混凝土的施工工藝
　　4.1粘結層的施工
　　粘結層是橋面鋪裝的重要組成部分，鋪裝層與鋼板之間的良好粘結主要依靠粘結層的協同工作性能。粘結層除粘結鋪裝層和鋼板之外，還起到防水的作用。粘結層的用量及使用品質對橋面鋪裝使用壽命有很大影響。
　　在環氧瀝青粘結層施工前，應清除橋面塵埃、雜物，確保橋面干燥、清潔，并覆蓋非噴灑區，免受污染。下層鋪裝與鋼板間防水粘結層灑布量為(0.68±O.05)L/m2，鋪裝層之間粘結層灑布量為（0.45±0.05）L/m2。噴灑過程中，通過控制操作手的行走速度控制噴灑量。在下一道工序進行之前，任何車輛與個人均不得進入已灑好環氧瀝青粘結層區域。
　　4.2環氧瀝青混凝土的攤鋪和碾壓

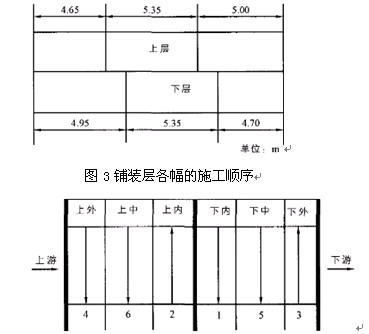

　　中央分隔帶兩側各分3幅攤鋪，各設2道施工縱縫。每幅鋪裝層的設計寬度及縱縫位置見圖2。攤鋪方向及順序的設置應能保證攤鋪的順利進行，并盡可能地減少料車及機械在已鋪環氧瀝青面層上行駛。考慮拌和場位置以及施工機械條件，采用“跳倉式”方法進行攤鋪施工。攤鋪?lái)樞蛞妶D3。
　　圖2縱向施工縫設置
　　
　　環氧瀝青混合料拌和完成到攤鋪碾壓存在嚴格的有效工作時間和溫度范圍。短于或超過有效時間區間就會造成固化反應不完全或壓實不充分等后果，而超出溫度范圍的混合料也會造成固化反應不完全或過早固化等后果。此外施工過程中出現的任何水分都會造成鋪裝層鼓包、脫層等病害。針對環氧瀝青混凝土這些材料特性.在施工過程中需注意以下事項：
　　(1)熨平板的預熱溫度控制在110～121℃之間，加熱溫度均勻一致。為防止局部過熱，采用斷續加熱的方式加熱。
　　(2)攤鋪機管理員要按送料單上規定的時間指揮卸料。因故超過規定卸料時間的料一律作廢，并將廢料倒入指定的廢料場。
　　(3)攤鋪機設專人用專用工具負責不問斷翻動螺旋布料器兩端和中間部分易產生“死料”的地方.有效預防“死料”的產生。
　　(4)初壓必須緊跟著鋪裝層的攤鋪。初壓完成之前攤鋪層的溫度不得低于150℃，終壓必須在攤鋪層溫度下降至90℃之前完成。
　　(5)為防止運輸車輛突然漏水或漏油，所有車輛發動機下必須用彩條布兜好，進入施工現場人員必須穿戴鞋套，并備有擦汗毛巾.嚴禁在作業區內喝水、進食。
　　4.3橋面養護
　　環氧瀝青混合料鋪裝碾壓完畢。在3～5天內要派專人24小時不斷地檢查是否有鼓包發生。當發現鼓包時，應立即用直徑3mm的鋼針由包頂插入放氣(插2-3個孔)。在3天內發現的，放氣后用手持夯錘將鼓包擊平，并用環氧膠填滿插孔。若3天后發現，放氣后須用獸用注射器或其他類似器具將現配環氧膠或環氧瀝青結合料注入鼓包內，擊平后讓多余的粘結劑由插孔冒出并刮走。
　　環氧瀝青混凝土鋪裝施工完畢后，要進行養護.采用自然養護方式。養護期由環境氣溫決定。但規定不得小于45天，在此期間禁止一切車輛通行。
　　5總結
　　鋼橋面環氧瀝青混凝土施工特點環氧瀝青混合料與常用瀝青混合料相比具有以下施工工藝特點：
　　(1)混合料拌和完成到攤鋪碾壓存在嚴格的有效工作時間，小于或超過此時間區間都會造成固化反應不完全或壓實不充分等后果。
　　(2)混合料拌和及碾壓必須在規定的溫度條件下進行，超出溫度范圍的混合料會造成固化反應不完全或過早固化等后果。
　　(3)混合料孔隙率較低，施工過程中出現的任何水分都會造成鋪裝層鼓包、脫層等病害。
　　(4)環氧瀝青混合料強度較高，溫度敏感性相對較小，高低溫性能優良，能適應鋼箱梁橋面鋪裝惡劣的工作環境。
　　(5)環氧瀝青混凝土施工工藝及設備與普通瀝青混凝土施工類似，但對時間和溫度要求比較高，對施工中的水分控制要求比較嚴格，只有通過加強施工組織管理，精心施工，才能保證鋪裝質量。
