摘要:結合歹陽河大橋工程實例,介紹了菱形掛籃的構造和懸臂施工的主要工藝流程,并分析了掛籃施工中的影響因素和控制措施,得出了該工程實際與理論基本吻合的結論,實踐證明,大橋施工是成功的,并達到了預期的效果。
關鍵詞:掛籃,懸臂澆注法,標高控制,撓度控制,箱梁
前言
隨著社會主義經濟建設的發展,基礎建設也緊隨其后。橋梁建設是基礎建設一個重要的部分,隨著越來越多大型橋梁的建設,懸臂澆筑法至從上世紀60年代由前西德首先使用以來,因其由于自身靈活性好,適應性強,不需要大量的施工支架和臨時設備,不影響橋下通航、通車,施工不受季節、水位的影響,已成為修建大中跨徑橋梁的一種有效施工工手段。我國上世紀70年代引進與90年代廣泛推廣使用的施工新技術。懸臂澆筑法廣泛推廣使用,極有必要進行研討。
1工程概況
1.1工程介紹
歹陽河大橋位屬低山地貌,橋位兩端地勢十分險峻,橋渡區域?qū)?ldquo;V”型河谷,兩岸斜坡30~60度,局部陡立。橋梁全長392.62m,橋跨為2-24m+3-32m+(52+96+52)m預應力鋼筋砼連續剛構+1-32m,其主體采用3跨單箱單室變截面預應力混凝土連續梁橋,其采用平衡懸臂掛籃施工法。
1.2掛籃結構組成與施工順序
工程選用的掛籃結構為自重較輕的菱形桁架掛籃。此結構形式簡單輕巧,受力明確,頂面操作空間大。掛籃有主縱桁梁、行走系統、底籃、后錨系統共四部分組成。
(1)梁段施工階段:0號塊施工→掛籃施工→掛籃荷載試驗→掛籃前移→上構1號節段施工→懸臂澆筑節段施工→合龍段→施工監控;
(2)其施工順序:中跨合龍→邊跨直線段施工→邊跨合龍。
2掛籃安裝
2.1掛籃安裝流程

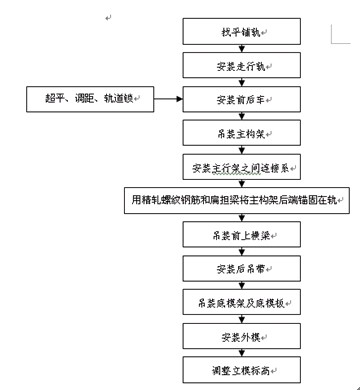

掛籃是整個懸臂澆筑各梁段的主要承重設備,是把掛籃后端錨固在已完成的梁體上,在前端懸臂承重新澆筑梁段混凝土,整個過程保持整體平衡的施工結構。所以在掛籃拼裝和施工過程中必須嚴格遵守相關的操作規程(如圖1)。
2.2掛籃加載試驗
為了檢驗掛籃的設計參數,主要結構的變位及安全度,并為箱梁的懸澆施工過程提供可靠的控制依據。在掛籃拼裝完成后,正式投入使用前,必須對掛籃進行加載試驗。
將兩臺掛籃對稱的按分段的設計位置調整到位,完成全部后錨固及保險裝置,使其主桁處于正常的懸澆施工狀態,并根據掛籃在施工過程中的實際受力情況,模擬1#段施工荷載作用下,利用精制螺紋鋼把掛籃前橫梁與橋墩基礎預埋件相連,采用張拉設備分級加載的方法進行試驗。其試驗的主要目的是測試主桁各構件及掛籃關鍵部位的應力,掛籃主桁前、后端的彈性和非彈性變形,為掛籃施工撓度控制提供可靠依據。
2.3掛籃推移
準備工作如下:(1)對內外四周認真檢查,消除一切對掛籃前移有阻礙的因素。(2)對所有預留孔進行復核,若位置有偏移,應及時處理修整。(3)按要求有一定數量的分配梁將道軌壓緊錨死,每個分配梁上的錨固力不小于30t,在后節點后邊至少有四根錨固梁,前邊至少有兩根。(4)將中支點滑塊重新放回在道軌上,連接后節點小車至受力狀態解除后錨固裝置。(5)安裝內外滑梁車,并錨固可靠,解除滑梁承重絲杠。(6)松動掛籃后方的保險裝置(但應有保險鋼絲繩保護)。(7)利用液壓推進裝置,在中支點處反復進行同步頂推掛籃前移。用儀器或其他方法觀測,保證兩個中支點同步前進。若前后偏差達到3cm時,應立即停止,調整后再推進。(8)在前移過程中,掛籃后端的保險繩隨掛籃前移而逐漸放松。兩端掛籃前段應同步對稱進行。特別注意掛籃到位后,應立即恢復主桁后錨固系統,松動后小車絲杠,并恢復保險系統。施工過程中,根據實際施工荷載、懸灌循環周期以及對已澆筑梁體標高的精密測量,重新計算和修整下一梁段的施工立模標高,使懸灌梁段合龍時的精度以及體系轉換完成后梁體線形達到設計和規范要求。
3立模標高的確定

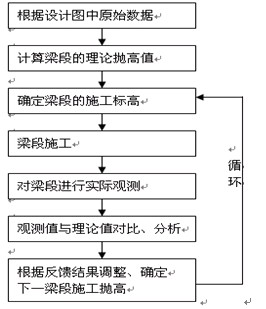

主梁標高控制流程圖見圖1。
圖1主梁標高控制流程圖

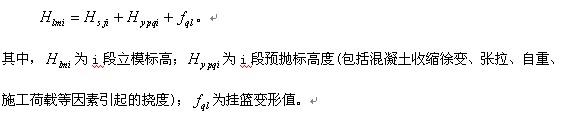

立模時要設置一個預拱度,以抵消施工中的各種撓度,計算公式:
。
(1)懸臂施工對已經施工完的箱梁段標高的影響。在每一節箱梁施工時,在節端各設3個觀測點,在第一節施工時,觀測0號~(i-1)號節段由于i節段施工引起的變形,從而得到每節段箱梁在整個施工過程中,由于懸臂施工引起的累積標高變化曲線即最終撓度曲線。
(2)預拋標高度的設定:根據前一節混凝土施工時引起的對已施工完的梁段的變形值,估出施工引起的變形,再考慮掛籃變形值。通過此方法確定的拋標值,經施工完畢后的實測標高和設計標高基本相符,達到預期目的。
4合攏段混凝土的灌注及養護
為使合攏段混凝土澆筑過程中結構體系處于穩定狀態,預先在懸臂兩端施加水箱配重待剛性支承鎖定后,再澆筑混凝土,邊灌注混凝土邊卸載,使懸臂撓度保持穩定。
(1)在梁段砼澆注前,對掛籃、模板、鋼筋、預應力管道、預埋件及機械設備進行全面檢查,經簽認后方可澆注砼。
(2)混凝土主要由纜索吊吊裝澆筑,按底板→腹板→頂板的順序?qū)ΨQ澆筑混凝土。先從底板澆筑至外倒角以上0.3m處,然后再澆筑邊墻砼,最后澆筑頂板砼。底板砼一次澆注完成,腹板按分層進行澆注,每次30~40cm。根據設計要求,T構懸臂澆注施工的不均衡彎矩不能超過600T•m。不均衡彎矩主要是對立柱產生影響,8#墩2#塊單邊澆注底板砼產生的不均衡彎矩僅有300T•m,因此滿足設計要求。
(3)砼澆注過程中,仔細觀測掛籃的下?lián)锨闆r,詳細做好記錄,便于及時調整底模標高,同時也可作為下段梁底模標高調整的依據。
(4)嚴格控制現場砼塌落度在16~18cm范圍內,確保砼振搗密實。
(5)砼澆注完后,立即覆蓋麻袋灑水養生,養護期按規范要求養護7天。
(6)冬季施工時,砼的拌和水要進行加溫,砂、石料表面用蓬布覆蓋,箱梁砼養生采取保溫措施,砼澆注完后,整個梁段外圍用土工布覆蓋,箱梁里面用明火加溫進行養護。
5總結
5.1影響梁體撓度的因素
在掛籃法懸臂澆筑施工過程中,由于溫度變化、不平衡彎矩的出現、掛籃體系的變形、預應力張拉等對梁體結構施工特別是對中跨的順利合龍影響很大。在整個施工過程中,必須對結構的撓度進行有效地控制才能使各方面的偏差在允許范圍內。從整個大橋施工現狀來看,影響結構撓度的因素主要有:掛籃變形,構件的模板尺寸,預應力管道定位、預應力張拉,摩擦阻因素,混凝土收縮變等。
掛籃變形一般由掛籃體系在混凝土重量作用下以彈性變形及掛籃系統各連接桿件因槍支的幾何變形組成。在正式施工前必須對掛籃體系施工荷載情形進行分級加載的預壓試驗,測得各級加載階段的彈性變形值,繪制架體各測點變形曲線圖。做支對整個體系變形程度心中有數,為掛籃施工的節段拋高提供計算的依據。
結構的實際尺寸,可能因模板放樣誤差。混凝土筑時模板支撐產生一定的偏差,從而導致與設計理論值產生偏差。所以在施工過程中應嚴格控制模板的準確定位及平整度,同時施工完成后進行截面尺寸的校對以便修正結構截面幾何特征。
預應力管道定位準確與否,將導致預應力張拉后梁體受力點是否偏移對梁體起拱產生一定的影響,所以在施工過程中加強交底和檢查。由專業測量人員復核預應力管道定位。預應力張拉對撓度的影響主要是由于懸臂端左右不同步張拉引起,所以在施工過程中嚴格進行張拉監控,盡可能確保兩端同步張拉,減少預應力張拉對撓度的影響。
預應力管道摩阻因素直接影響預應力損失,但以工程現狀來看由于控制得當,波紋管安裝位置準確,管節連接平順,由此部位影響較少。混凝土收縮徐變的影響因素較多,例如溫差變化的影響,混凝土的影響等等,將對梁體撓度的控制,特別是對中跨合龍段產生較大的影響,所以我們在嚴格按規范進行混凝土的施工外還按中跨合龍選擇在氣溫接近年平均溫度。
5.2箱梁施工控制措施
(1)進行結構預拱度的設置:在上部結構施工過程中,通過對預應力連續箱梁的結構線形及內力的控制,確保施工過程中結構的安全,使成橋后結構的線形及內力最大限度地接近設計狀態,最終滿足按設計要求。
(2)施工實踐:墩身兩側的掛籃要同步進行前移,梁段混凝土對稱澆筑,箱梁施工實踐嚴格按照本橋安全操作進行;箱梁梁段空間位置按設計坐標及標高,在橫斷面至少設左、中、右三點控制。在澆筑其箱梁前,復測已完成的前段箱梁標高。每完成一個梁段的施工后進行箱梁軸線測量,測量數據作為下一梁段安裝的控制依據,施工過程中嚴格控制施工荷載及其分布位置,按照設計要求進行水箱壓重和卸載。
(3)施工測量與施工測試:嚴格加強結結構變形的測量,在大橋施工過程中,掌握施工結構的狀態所進行的復核測量安排在環境溫度小時,把梁端底標高以及梁面標作為標高的目標,對立模、混凝土澆筑后、預應力張拉后三個階段的標高進行跟蹤監測,目的在于獲得第一手數據,以便及時了解各節段撓度、預應力損失等是否均在受控狀態,以便在施工中及時調整,對全程梁段施工進行有效監控施工測試盡量做到精確使測試誤差對施工控制的影響減少程度。
參考文獻:
[1]JTJ041-2000,公路橋涵施工技術施工規范[S].
[2]黃文,毛學舜,王新定.掛籃懸澆連續箱梁橋施工控制技術[J].山西建筑,2008,34(1):318—319.
