考慮設計斷面線因地形與最初設計時變化較大而發生變更，編寫圖面土方計算功能，在進行對設計斷面線進行修改后，全選斷面圖形，自動進行每?jī)蓷l斷面圖形間挖、填方米面積和挖、填方量的計算更新工作，完成自動統計工作，存入“土方計算結果.txt”文件中，以Excel打開編輯為成果表輸出。
　　（二）、解決的技術難點
　　1、開發軟件調用cad軟件，捆綁在一起后，節省了編寫制圖程序和界面開發的工作量；
　　2、以CAD自帶的功能“acadDoc.ModelSpace.AddLightWeightPolyline(LWPPoint)”來繪制挖填閉合區域線，節省了開發時間；
　　3、以封閉區域重心與設計斷面線的“y”值比較，判定封閉區域是“挖方”還是“填方”，提出了新思路；
　　4、考慮以封閉區域重心坐標”y”值在特殊圖像上判別出現異常的情況，以封閉區域重心坐標”y”值繪制豎線，分別與地面斷面線和設計斷面線相交點的“y”進行比較，判定封閉區域的挖填方屬性，解決了程序設計時破碎地貌挖、填方屬性判別困難的技術難點。
　　四、應用舉例
　　本次選擇鹿山村李家灣道路二級道路為例，該道路長3375.72米，寬35米的，設計起點高程281.5米，終點高程278.35米，道路寬度根據地形變化寬度不一，經過半年施工，路基成形，施工單位與業主辦理施工結算時方量相差太大，委托我院進行道路施工開挖后的挖、填土石方量測量，作為雙方辦理結算的依據。本例選擇起點段380米長進行計算。
　　（一）、數據采集及數據準備
　　我院使用清華山維軟件EPSW進行全野外數字化地形圖測繪，在對施工道路進行現狀地形圖測繪的同時，加密采集點間距，外業數據采集采用PDA配全戰儀進行。內業編輯時使用EPSW2008成圖軟件，建立“道路.mdb”文件，建模勾繪等高線后進行數據清理整飾，將等高線編碼換為“-904”—地形地貌點備用。
　　（二）、生成橫斷面數據文件
　　在cad軟件中，將道路設計中線輸出DXF文件后，導入到“道路.mdb”文件中，點擊地模菜單，選擇道路縱（橫）斷面子菜單，數據源可選擇高程點，也可以選擇三角網，選擇結點輸出等參數設置，輸入“道路”文件名，確定后自動生成“道路地面縱斷面.txt”和“道路地面橫斷面.txt”兩個文件。
　　（三）、設計斷面參數輸出
　　在cad軟件中打開設計橫斷面圖文件，將所有圖層關閉，僅保留設計斷面線、里程、高程值，啟動“斷面土方計算”程序，點擊設計橫斷面數據輸出，指定第一條斷面中樁點位置（見圖1中指定的位置），框選該條斷面線及圖上的里程和高程注記信息，第一條斷面數據輸出完成，如此反復操作，將該線路的所有斷面全部輸出，保存為所需的“設計橫斷面.txt”文件。
　　
　　圖1設計斷面樣式
　　
　　（四）、土方量計算
　　點擊程序界面上的橫斷面土石方計算，選擇實測的橫斷面數據和提取的橫斷面數據，點擊計算繪圖按鈕，程序自動計算土石方量、繪制斷面計算圖、標注挖填面積和方量（見圖2）。
　　
　　圖2土石方計圖

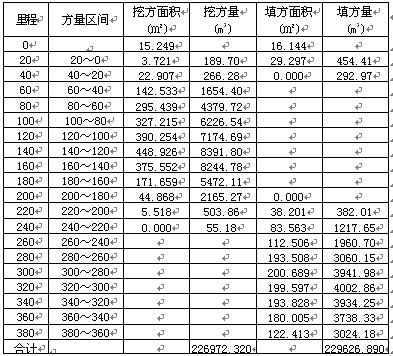

　　程序自動將計算出的方量存儲為以“，”號分隔符的文本文件，然后用Excel打開該文件，編制計算表格，如下表1。
　　
　　五、 結束語
　　CASS5.0橫斷面法土方計算可為測量單位解決道路土方量的計算難題，在使用過程中仍有不便之處，遇上較長的道路橫斷面修改設計參數工作量太大，清華山維EpsW2005軟件中目前還沒有用斷面法計算土石方的子程序。本文所述編寫的“橫斷面土石方計算”程序，解決了不同橫斷面參數修改的難題，彌補了CASS5.0軟件和清華山維EpsW2005軟件的不足，極大地提高了工作效率，同時在挖填方圖形屬性判別方面提出了新的解決方法，供廣大編程愛好者參考。
　　參考文獻：
　　[1]南方測繪儀器公司.CASS5.0用戶手冊[Z].杭州:南方測繪儀器公司.2002.3
　　[2]導向科技.AUTOCAD圖形設計培訓教程.重慶：人民出版社.2002.7
　　[3]清華山維公司.EPSW2003用戶指南.北京：清華山維公司.2003年：
　　[4]交通部公路科學研究所主編.公路工程質量檢驗評定標準.北京:JTGF80/1-2004。
