摘要：擴展了鍛造操作機整機的能量流模型和能耗計算模型，研究了拔長工藝下鍛造操作機液壓系統的控制特性和能耗特性，得出了液壓系統的能耗分布規律，分析了能量浪費的關鍵環節，為鍛造操作機液壓控制系統的優化以及節能控制方法的提出提供指導。研究結果表明，鍛造操作機液壓系統的能耗特性具有如下特點：夾鉗上升和旋轉動作的能量傳遞效率較高，均可達60%以上;大車行走動作的能量傳遞效率僅為17%;夾鉗下降時重力勢能幾乎全部轉化為升降控制閥的節流損失;多執行器不同負載與單壓力源不能合理匹配會造成巨大的節流損失。

　　關鍵詞：鍛造操作機;液壓系統;能耗分析;節能特性

　　0 引言

　　節能與環保是各行各業重視的主題，綠色鍛造已成為鍛壓生產的發展趨勢。鍛造操作機是鍛造車間實現機械化和自動化的重要設備。由于具有工作平穩、結構緊湊以及便于與液壓機實現聯動和自動化等一系列優點，液壓式鍛造操作機已經成為發展的主流。但液壓系統中存在大量的能量損耗[1]，因此研究鍛造操作機液壓系統的能耗對降低能量損耗、提出優化控制方法具有重要的現實意義。國內外學者關于機械設備液壓系統節能的研究成果豐碩。HO等[2]采用蓄能器作為回收能量元件設計了新型液壓系統，YOON等[3]在挖掘機上使用電液混合系統，LI等[4]在挖掘機上運用模糊神經網絡進行節能控制，何春棟[5]研究了正弦泵控操作機液壓控制系統位置閉環控制和流量補償位置閉環控制節能特性。針對機械設備液壓系統的節能控制的研究成果[6-10]還有很多，如：負載敏感系統、正流量系統、負流量系統、比例變量泵系統、變頻液壓控制技術、二次調節靜液傳動技術的應用等。上述研究從元件、系統、控制各個層面對機械設備液壓系統節能技術進行了探索和應用，但針對液壓系統能耗分析的研究卻極為少見，針對鍛造操作機液壓系統的能耗分析的研究更為少見。其中，ZHAO等[11]提出了計算液壓機系統的能量流的分析方法，并以大型液壓機驗證了該方法的有效性，找到了低效率的根源是負載與驅動模塊的不匹配;郭悅[12]利用功率鍵合圖建立了22MN快鍛壓機關鍵元件的數學模型，從功率流的角度直觀地得出了系統各元件上的功率消耗情況。

　　本文在典型鍛造操作機閥控液壓系統的基礎上，建立整機的能量流模型和能耗計算模型，分析鍛造操作機拔長工藝中主要動作液壓系統的控制特性和能耗特性，并通過100kN 鍛造操作機進行實驗驗證。

　　1 液壓驅動系統原理

　　針對鍛造生產中耗時最多的拔長鍛造工序，分析常鍛工況下鍛造操作機夾鉗旋轉、夾鉗升降、大車行走3個主要動作。由于拔長工藝主要由這3個動作組成，此時其他執行器能耗對整機能耗影響很小，所以暫不考慮。鍛造操作機液壓系統如圖1所示，閥組1通過控制兩個夾鉗旋轉液壓馬達，并聯驅動夾鉗夾持鍛件旋轉，并控制其方向和速度。閥組2通過控制夾鉗升降缸來控制夾鉗的升降位移和動作速度。閥組3驅動低速大扭矩液壓馬達，通過控制車輪、傳動鏈輪、傳動鏈軌等來實現大車的運動和定位。

　　2 能耗建模

　　2.1 整機能量流模型

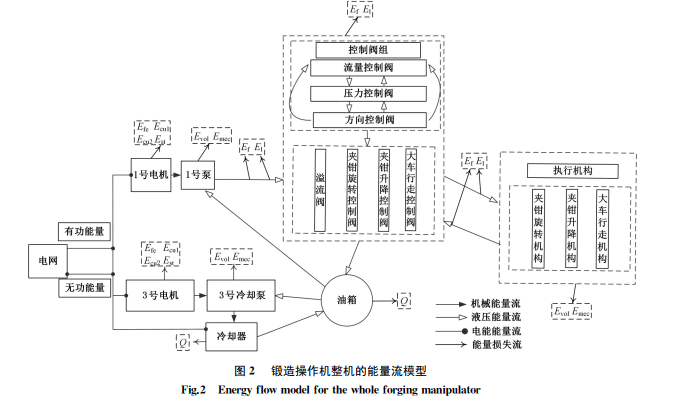

　　鍛造操作機系統的能量轉化是電能—機械能—液壓能—動能/重力勢能/內能的轉化。為了直觀表達出鍛造操作機在工作過程中的能量流動狀態，基于鍛造操作機拔長工藝，建立整機的能量流模型(圖2)。如圖2所示，電機從電網中獲得的能量分為有功能量和無功能量，其中無功能量僅用于建立和維護磁場和電場之間的關系，這部分能量將返回到電網中。有功能量則轉換為熱能和驅動液壓泵所需的機械能。液壓泵將機械能轉化為熱能和液壓能，通過流量控制閥、壓力控制閥、方向控制閥構成的控制閥組實現了能量流控制，從而控制各執行元件動作，通過執行機構轉化為鍛造操作機夾鉗的位姿變化。在夾鉗位姿變化過程中，各執行元件將輸入能量轉化為熱能和機械能。

　　2.2 能耗計算模型

　　針對系統各單元能量消耗情況，列出各單元能量損失計算公式。

　　(1)電機的能量損失功率(kW)為Pij1m =1-ηij1m ηij1mpij1pqij1p60ηij1p(1)式中，ηij1m為第i個工作階段第j1個電機的總效率;ηij1p為第i個工作階段第j1個泵的總效率;pij1p為第i個工作階段第j1個泵的輸出壓力，MPa;qij1p為第i個工作階段第j1個泵的輸出流量，L/min。

　　(2)液壓泵的能量損失功率(kW)為Pij2p =1-ηij2p60ηij2ppij2pqij2p (2)式中，ηij2p為第i個工作階段第j2個泵的總效率;pij2p為第i個工作階段第j2個泵的輸出壓力，MPa;qij2p為第i個工作階段第j2個泵的輸出流量，L/min。

　　(3)液壓閥的能量損失功率(kW)為Pij3v =Δpij3vqij3v60 (3)式中，Δpij3v為第i 個工作階段第j3個液壓閥的壓降，MPa;qij3v為流經第i個工作階段第j3個液壓閥的流量，L/min。其中液壓閥包括壓力控制閥、流量控制閥和方向控制閥。

　　(4)液壓管路的能量損失功率(kW)為Pij4pp =Δpij4ppqij4pp60 (4)式中，Δpij4pp為第i個工作階段第j4段管路的壓降，MPa;qij3pp為流經第i個工作階段j4段管路的流量，L/min。

　　(5)夾鉗升降機構的能量損失功率(kW)為Pc =pcinqcin -pcoutqcout-Fcvc (5)式中，pcin為兩液壓缸的進口壓力，MPa;qcin為兩液壓缸的總進口流量，L/min;pcout為兩液壓缸的出口壓力，MPa;qcout為兩液壓缸的總出口流量，L/min;Fc為液壓缸輸出力，N;vc為液壓缸輸出速度。等式右邊第三項代表夾鉗升降缸及機構所做的有用功功率。需要注意的是，在鍛造操作機夾鉗升降系統中，夾鉗上升動作是靠系統高壓油提供能量，而下降動作是靠負載自身的重力。因此在計算液壓缸的能量損失功率時需分上升階段和下降階段。以力的方向向上為正，上升階段Fc的方向為正，下降階段Fc的方向為負。液壓缸的輸出力可以表示為Fc =ηcm(pcinA1 -pcoutA2) (6)式中，ηcm為液壓缸的機械效率;A1、A2 分別為液壓缸進油腔和出油腔的有效作用面積，m2。

　　(6)大車行走機構的能量損失功率。大車行走采用4個變量馬達和減速機驅動，通過鏈輪與軌道的嚙合實現大車行走。則液壓馬達、減速機和行走機構的總能量損失功率(kW)為Pmm = (∑ fj=1pijqij -pojqoj)-Fdvm (7)式中，f 為行走馬達總數;pij為第j個行走馬達的進油側的壓 力，MPa;qij為 第j 個行走馬達的進油側的流量，L/min;poj為第j個行走馬達的出油側的壓力，MPa;qoj為第j個行走馬達的出油側的流量，L/min;Fd 為作用在鏈輪上的驅動力，N;vm 為大車行走速度，m/s。等式右邊第二項為大車行走馬達及機構所做的有用功功率。

　　(7)夾鉗旋轉機構的能量損失功率。夾鉗旋轉動作采用2個馬達和減速機驅動夾鉗旋轉。則2個馬達和旋轉機 構產生的能量損失功率(kW)為Prm = (∑ lj=1pijqij -pojqoj)-Tdmωrm (8)式中，l為馬達總數;pij為第j個夾鉗馬達的進油側的壓力，MPa;qij為第j個夾鉗馬達的進油側的流量，L/min;poj為夾鉗馬達的出油腔的壓力 MPa;qoj為兩個夾鉗馬達的出油腔的總流量，L/min;Tdm為作用在夾鉗上的驅動轉矩，N;ωrm為夾鉗旋轉速度，rad/s。等式右邊第二項為夾鉗旋轉馬達及機構所做的有用功功率。根據能量守恒定律，在鍛造操作機完成工作后，輸入到鍛造操作機系統的總有功能量可以表示為Ecat = ∑ zi=1(∑ m(i)j1=1Eij1m +∑ m(i)j2=1Eij2p +∑ s(i)j3=1Eij3v+ ∑ r(i)j4=1Eij4pp +∑ k(i)j5=1Eij5e+∑ k(i)j5=1Eij5u) (9)式中，Ecac為輸入到系統中的總有功能量，kJ;z 為工作階段的數目;m(i)為第i個工作階段工作的電機(泵)的數目;Eij1m為第i個工作階段第j1個電機產生的能量損失，kJ;Eij2p為第i個工作階段第j2個泵產生的能量損失，kJ;s(i)為第i個工作階段工作的液壓閥的數目;Eij3v為第i個工作階段第j3個液壓閥產生的能量損失，kJ;r(i)為第i個工作階段油液流經管路的段數，其中，將兩個液壓元件之間連接的管路的長度歸為一段，每段的長度可能不相同;Eij4pp為第i個工作階段第j4段管路產生的能量損失，kJ;k(i)為第i個工作階段工作的執行機構的數目;Eij5e為第i個工作階段第j5個執行元件及機構產生的能量損失，kJ;Eij5u為第i個工作階段第j5個執行元件及機構所做的有用功，kJ。

　　聯合式(1)～式(9)建立系統能耗與時間關系函數可得Ecat = ∑ zi=1(∑ m(i)j1=∫1titi-1Pij1mdt+∑ m(i)j2=∫1titi-1Pij2pdt+ ∑ s(i)j3=∫1titi-1Pij3vdt+∑ r(i)j4=∫1titi-1Pij4ppdt+∫ titi-1Pij5udt)(10)式中，ti-1為第i個工作階段開始的時刻;ti為第i個工作階段結束的時刻;Pij5u為執行元件及機構的有用功功率。文中涉及其他能量量化計算方法如下：泵的輸出能量Eop =∑ zi=1 ∑ m(i)j1=∫1titi-1pij2pqij2pdt;夾鉗馬達輸出能量Eorm =∑ zi=1 ∑ k(i)j1=∫1titi-1pojqojdt;夾鉗旋轉慣性勢能Erint=Jω2rm，J 為夾鉗及鍛件繞旋轉軸線的轉 動 慣 量;夾鉗升降缸輸出能量為 Ecout = ∑ zi=∫1titi-1pcoutqcoutdt;夾鉗及鍛件的重力勢能為Ecg=mm1gh，mm1為整機質量，h 為相對零勢能面的高度;大車行走的慣性勢能Ecint=12mm2v2m，mm2為整機質量。

　　3 仿真模型研究

　　3.1 仿真模型的建立

　　為更加準確地對鍛造操作機常鍛工況進行能耗分析，研究鍛造操作機能耗特性，以100kN 鍛造操作機為例，建立其 AMESim 仿真模型，對鍛造操作機電液比例系統的控制特性和能耗特性進行仿真，并通過工業現場實測數據對其仿真模型進行修正。模型中功率的采集是通過采集各功率節點的力變量與流變量相乘得到。如泵的輸入功率通過采集泵口壓力和流量得出，對時間積分即可得到能量。100kN鍛造操作機物理樣機如圖3所示，仿真模型參數設定如表1所示。

　　3.2 仿真模型實驗驗證

　　由于100kN鍛造操作機單獨控制系統控制方式為開環，所以仿真模型的驗證是在開環控制下進行的。基于100kN 鍛造操作機加載測試數據，與仿真曲線相比較，以修正仿真模型。圖4僅示出了部分仿真和實驗曲線的對比，以表明仿真模型和仿真參數的準確性。

　　由圖4a可知，夾鉗旋轉位移的仿真和實驗曲線誤差僅為0.1°;由圖4b可知，大車行走位移的仿真和實驗曲線誤差僅為1mm;由圖4c可知，夾鉗上升位移的仿真和實驗曲線誤差僅為0.2mm;由圖4d可知，夾鉗升降缸無桿腔壓力的仿真和實驗曲線近似一致，最大誤差0.1MPa。上述誤差對常鍛工況的能耗分布規律及影響因素的影響很小，故本文基于此仿真模型開展能耗特性分析。

　　4 能耗特性分析

　　在程序鍛造中，鍛造操作機與壓機聯動動作，鍛造操作機的各動作應在閉環控制方式下進行，因此分析閉環控制方式下鍛造操作機關鍵動作液壓系統的能耗，得到系統的能耗分布規律。

　　4.1 夾鉗旋轉動作

　　仿真得到夾鉗旋轉動作下的位移響應曲線和功率曲線，見圖5。由圖5a、圖5b可看出，夾鉗旋轉系統的位移控制精度較高。給定3個90°的階躍信號，每次旋轉動作約0.7s即可達到穩態，且平均穩態誤差僅為0.05°。由圖5c、圖5d可看出，在夾鉗旋轉啟動和勻速階段，夾鉗旋轉控制閥的功率損失較小。當夾鉗旋轉制動時，由于夾鉗旋轉的慣性，旋轉控制閥相應地產生極大的瞬時損失功率約45kW。整個夾鉗旋轉動作產生的慣性勢能為1.4214kJ，約為泵輸出能量的6.5%。在每個夾鉗旋轉動作中，泵的輸出能量為21.8116kJ;夾鉗旋轉控制閥所消耗的能量為5.2414kJ，夾鉗馬達的輸出能量為15.4833kJ，管路、單向閥等能量傳遞元件的能量損失為1.0869kJ。

　　4.2 夾鉗上升動作

　　仿真得到夾鉗上升動作的位移響應曲線和功率曲線，見圖6。由圖6a、圖6b可看出，夾鉗升降系統的上升位移控制精度較高。給定200mm 的階躍信號，約1.8s即可達到穩態，且穩態誤差僅為0.1mm;由圖6c、圖6d可看出，在上升動作開始時，升降控制閥的損失功率極大，最 高 可 達87kW，約0.2s后，升降控制閥的損失功率穩定在約12kW。在整個上升動作中，泵的輸出能量為 100.406kJ;升降控制閥所消耗的能 量 為31.836kJ，升降缸的輸出能量為63.900kJ，管路、單向閥等能量傳遞元件的能量損失為4.670kJ。

　　4.3 夾鉗下降動作

　　夾鉗升降缸下降動作位移響應及能耗曲線見圖7。由圖7a可看出，下降動作的位移跟隨性較好，滿足常鍛工況下的鍛造操作機夾鉗下降動作要求。夾鉗下降動作能量來源為夾鉗及鍛件自身的重力勢能，由升降控制閥控制下降位移，夾鉗及工件的重力勢能絕大部分由升降控制閥節流損失。由圖7b可知，整個下降動作中，負載產生的重力 勢 能 為 53.766kJ，升降控制閥節流損失52.036kJ，占重力勢能的96.8%。因此回收夾鉗圖6 夾鉗上升控制特性和能耗特性曲線Fig.6 Controlcharacteristicandenergyconsumptioncharacteristiccurveofclamplifting下降時的重力勢能是鍛造操作機液壓系統節能的重要措施。

　　4.4 大車行走動作

　　仿真得到大車行走動作的位移響應曲線和功率曲線，如圖8所示。　　由圖8a、圖8b可以看出，大車行走動作的位移控 制 精 度 較 高 。給 定3個240mm的 階 躍 信號，每次行走動作約0.7s即可以達到穩態，超調量為1%，且平均穩態誤差僅為0.05mm。由圖8e可以看出，在大車加速行進階段，大車行走控制閥的損失功率很小，與大車行走馬達輸出功率相差較大。而當大車行走制動時，大車行走控制閥的損失功率極大，絕大部分的大車行走控制閥的能量損失發生在大車制動時。分析原因為大車行走制動時，馬達進油側壓力極低，幾乎為0(圖8d)，而系統壓力為12～15MPa，大車行走控制閥口產生了極大的壓降，從而產生了極大的節流損失。大車行走馬達的輸出功率為負，是由于負載的大慣量，動作中的負載拖動馬達動作產生的，該部分能量由制動時大車行走控制閥和大車行走回路中溢流閥共同損失掉。在當前參數下每個大車行走動作中，僅有17%的能量用于大車行走動作，其余能量均通過大車行走控制閥和管路、單向閥以及溢流閥等能量傳遞單元損耗掉。在每個大車行走動作中，大車的慣性勢能為9.189kJ，泵的輸出能量為23.5331kJ，大車行走的慣性勢能約占 泵輸出能量的39.04%。因此回收大車行走的慣性勢能是鍛造操作機實現節能的重要措施。

　　5 結論

　　本文以某企業100kN鍛造操作機液壓系統為研究對象，通過建模、仿真與實驗，研究了液壓系統的控制特性與能耗特性，得到了液壓系統的能耗分布規律及系統主要優化方向。

　　(1)對于100kN鍛造操作機液壓系統，其夾鉗上升動作和夾鉗旋轉動作的能量傳遞效率均可達到60% 以上，傳遞效率較高。

　　(2)夾鉗下降動作的能量來源為夾鉗及負載的重力勢能，在夾鉗下降的過程中，重力勢能幾乎全部轉化為升降控制閥的節流損失，因此可設計重力勢能回收及再利用系統和相應的控制方法，將回收的能量應用于鍛造操作機的后續動作。

　　(3)大車行走動作的能量傳遞效率非常低，僅為17%。尤其在大車行走制動時，慣性勢能由大車行走控制閥和大車行走回路中的溢流閥共同損失掉，該部分能量約占泵輸出能量的39.04%。回收這部分能量是實現鍛造操作機液壓系統節能的重要方法。

　　(4)由于負載及響應特性要求不同，夾鉗上升動作所需系統壓力高于其余兩個動作。由于原系統只有1個壓力源，鍛造操作機3個動作的系統壓力只能設置同一個壓力等級，從而造成大車行走動作和夾鉗旋轉動作的負載壓力與系統壓力不匹配，造成不必要的節流損失，若在各動作分別進行時，按負載壓力分別匹配系統壓力，將會極大地減少系統能耗。

　　參考文獻：

　　[1] BJORNE，MARCUSR，JAN-OVEP.AHighEn-ergyEfficient MobileFluidPowerSystem NovelSystem Layoutand Measurements[C]//The6thInternational Fluid Power Conference.Dresden，2008：103-114.

　　[2] HO T H，AHN K K.DesignandControlofaClosed-loop HydraulicEnergy-regenerativeSystem[J].AutomationinConstrution，2012，22(4)：444-458.

　　[3] YOONJI，KWANAK，TRUONGDQ.AStudyonanEnergySavingElectro-HydraulicExcavator[C]//2009ICCAS-SICE.Fukuoka，2009：3825-3830.
