摘要：通過對智能火災報警控制系統及火災自動報警控制系統的特征分析，在高層建筑設計中采用智能火災報警控制系統的主—從式網絡結構，解決了高層建筑探測器數量多、原有系統不能適應等問題。
　　關鍵詞：高層建筑；火災自動報警；探測器；智能控制；聯動控制
　　隨著我國經濟建設的快速發展，現代高層建筑防火問題引起了消防部門及設計院等社會各界的高度重視。高層建筑建設規模大，裝修標準高，人員密集，各種電氣設備使用頻繁，因而存在著火災隱患，在建筑電氣設計中必須嚴格依照規范要求設計火災報警控制系統。但選擇何種控制系統，使該系統充分有效地發揮功能，是設計中十分重要的問題。
　　1火災自動報警系統的主要部件及特征
　　火災自動報警系統的基本形式有三種，即：區域報警系統、集中報警系統、控制中心報警系統。高層建筑主要采用控制中心報警系統，主要由觸發器件、火災報警裝置、消防控制設備及電源組成。該系統從通報火災到啟動滅火系統和控制各種消防設備，基本實現自動化。
　　觸發器件：主要包括火災探測器和手動火災報警按鈕。火災探測器是對火災參數響應，并自動產生火災報警信號的器件。按響應火災參數的不同，火災探測器分為感溫火災探測器、感煙火災探測器、氣體火災探測器、感光火災探測器和復合火災探測器五種基本類型。
　　火災報警裝置：在火災自動報警系統中用以接收、顯示和傳遞火災報警信號，并能發生控制信號和具有其它輔助功能的控制指標設備。
　　火災警報裝置：在火災自動報警系統中用以發出區別于環境聲、光的火災警報信號的裝置，如火災警報器，它是一種基本的火災警報裝置，以聲、光音響方式向報警區域發出火災警報信號。
　　消防控制設備在火災自動報警系統中當接收到來自觸發器件的火災報警信號，能自動或手動啟動相關消防設施并顯示其狀態的設備。主要包括：火災報警控制器；自動滅火系統的控制裝置；室內消火栓系統的控制裝置；防排煙系統及空調通風系統的控制裝置；常開防火門、防火卷簾的控制裝置；電梯回降控制裝置以及火災應急廣播、火災警報裝置、消防通信設備、火災應急照明與疏散指示標志的控制裝置等十類控制裝置。每個系統根據工程的需要應具有十類控制裝置的部分或全部。
　　電源：火災自動報警系統屬于消防用電設備，主電源采用消防電源，備用電源采用蓄電池，保證不間斷供電。
　　設計中消防控制設備主要設置在消防控制中心，便于實行集中統一控制，有些消防控制設備可設在消防設備現場，而動作信號必須返回消防控制中心，實行集中與分散相結合的控制方式。但該探測器有誤報現象、控制器容量較小。
　　2智能火災報警控制系統工作原理
　　智能火災報警控制系統與火災自動報警系統不同之處在于：將發生火災期間所產生的煙、溫、光等，以模擬量形式連同外界相關的環境參量一起傳送給報警器，報警器再根據獲取的數據及內部存貯的大量數據，利用火災數據來判斷火災是否存在。
　　智能火災報警器中編址單元包括：智能控測器、智能手動按鈕、智能模塊、探測器并聯接口、總線隔離器和可編程繼電器卡等。新型的智能火災探測器輸出的信號是代表被響應的火災參數值的模擬量信號或其等效的數字信號。智能火災探測器的應用提高了報警系統的準確性和智能化程度。
　　在火災報警時，報警控制器通過控制模塊啟動相應的外探設備，如排煙閥、送風閥、卷簾門等，需要接受外控設備的反饋信號時，應加一個監視模塊，控制模塊和監視模塊一樣，聯接在報警回路總線上，安裝在所控設備的附近。模塊內設十進制編碼開關，可現場編號，各占用回路總線上一個地址。通過報警控制器顯示控制模塊和監視模塊的具體地址，用聲、光報警可反映聯動設備的工作狀態。
　　可編程繼電器卡，通過編程可實現對風機、水泵等大型設備的二級聯動控制。智能控制是一種無需人的干預就能夠自主地驅動智能機器實現其目標的過程。
　　3工程實例
　　3.1火災自動報警系統的設計應用
　　筆者2007年參與設計的的周口市錦云大廈，該樓是座地下1層，地上18層，建筑高度60多米，建筑面積10800平方米的商務樓。根據《高層民用建筑設計防火規范》的規定，建筑高度超過50m的工程屬于一類防火建筑，因此該大廈要設火災自動報警系統。大廈消防控制中心設在1層，每層設層顯示器。地下室作設備用房有變電室、空調機房、水泵房，機房?jī)?nèi)設有防排煙風機、消防水泵等消防設備，當火災發生時，溫度達到一定值排煙風機自動啟動，并打開排煙閥，開始排煙。該工程地下室是消防聯動控制的集中點，將地下室的防排煙風機、排煙閥等控制線均引至消防中心的聯動控制器。消防泵、噴淋泵、正壓風機、排煙風機、消防電梯等卻屬于外控設備，均由聯動控制器控制。整個火災自動報警系統設計合理、運行可靠。
　　3.2智能火災報警系統的設計應用
　　隨著科學技術的發展，智能火災報警系統問世，從傳統型走向智能型是國內外火災報警系統技術發展的必然趨勢，工程設計人員必須予以充分重視。
　　周口市某大型商住樓由二棟20層塔樓組成，總建筑面積4萬平方米，建筑高度70m，主要功能：地下一層為停車場，1至3層為商場，4層以上為住宅樓。由于該樓建筑面積大，探測區域廣，探測器數量非常可觀。傳統的火災自動報警系統已無法滿足需要，因此，在設計中，選擇了采用主—從式網結構的智能火災報警控制系統，該系統利用大容量的控制矩陣交叉查尋軟件包，以軟件編程代替硬件組合，滿足了大型工程的適用性，提高了消防聯動的靈活性和可修改性。系統由主機、從機、顯示器等構成。該工程消防控制中心設于1層，主機和消防聯動控制柜設在消防中心，從機與顯示器分設于樓層內。
　　智能探測器數量的確定設計時先根據《火災自動報警器系統設計規范》的規定確定探測器的布局和設置。其規定探測區域內的每個房間至少應設置一只火災探測器。感煙、感溫探測器的保護面積和保護半徑應按下表1確定。

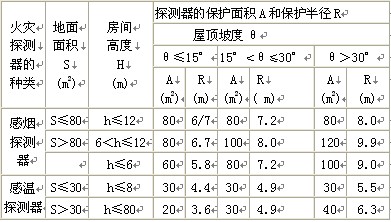

　　表1感煙、感溫探測器的保護面積和保護半徑
　　
　　建筑物內往往一個探測區域的面積較大，超過一只探測器的保護面積，這時需要計算一個探測區域內所需設置的探測器數量，可按下式計算：
　　
　　式中：N為一個探測區域內所需設置的探測器數量（只），N取整數；S為一個探測區域的面積（m2）；A為探測器的保護面積；K為修正系數，重點保護建筑取0.7～0.9，非重點保護建筑取1.0。根據上式計算結果，可確定一個探測區內的智能探測器的安裝數量。選擇控制器容量計算該系統控制器為主—從式網絡結構，每個主—從機系統，只能有一臺主機，從機數量根據工程要求確定，一般按探測器數量計算，從機數量最多為15臺。每臺控制器最大有四個回路，每個回路容量均為198個地址，其中99個智能探測器，99個編址模塊。因此一臺主機或從機的最大容量為4×99=396個智能探測器，4×99=396個編址模塊。
　　該工程經過計算，選用了一臺主機和四臺從機，每臺控制器都按四個回路設計。主機N控制1～3層商場內的所有探測器，手動報警按鈕，控制按鈕，水流指示器等消防設備，從機N1控制地下室的所有探測器、送風閥、排煙閥、防火閥等消防設備，從機N2控制兩座塔樓的4～12層的消防設備，N3、N4分別控制20層塔樓的4～13層和14～20層的消防設備。
　　整個大廈智能火災報警控制系統設計比較合理，充分考慮到建筑群的特點，選用一臺主機、四臺從機控制了4萬平方米的建筑，如果用傳統火災自動報警系統則需要幾套控制系統分別控制，現有系統設計即經濟實用，又準確可靠。
　　4結語
　　綜合上述工程設計與實踐應用，可以得出以下幾點認識與結論。
　　（1）傳統的火災自動報警系統適合于中、小型建筑，它的特點是探測器屬于閥值型，控制器僅有主機一臺。而智能火災報警控制系統，采用模擬量探測器，控制系統采用主—從式網絡結構，適應性強，尤其適合大型建筑的火災報警系統。
　　（2）智能火災報警系統，克服了傳統火災自動報警系統存在的漏報和誤報的難題，提高了報警系統的準確性、可靠性。在設計中可靈活應用，根據工程需要選擇適當?shù)膹臋C(jī)數量，使工程設計最經濟、最合理。
　　（3）為了防患于未然，火災報警系統的設計和應用十分重要。
　　
