〖摘要〗本文介紹西南沙頭村堤段排水減壓井的施工過程及經驗。
　　〖關鍵詞〗排水減壓井,施工
　　
　　
　　1工程概況
　　西南沙頭村排水減壓井工程是在填沙壓滲區末端沿新建排水渠邊布置，設置排水減壓井共20個，井深為24.7~30.0m，負責整個沙頭村區域的排水功能；并減少堤體壓力，確保北江大堤的安全。
　　2地質條件
　　本次加固堤段的堤基屬現代河床相沉積和河漫灘相沉積，粘性土覆蓋厚度達3~5m最厚達成6m，其下為第四系厚層強透水沖積層，厚達28~30m，層狀結構，透水性不均一，汛期江水隨勢補給堤內地下水，枯水期地下水補給河水，砂層既是含水層，又是堤基地下水的主要滲透通道。
　　3施工流程

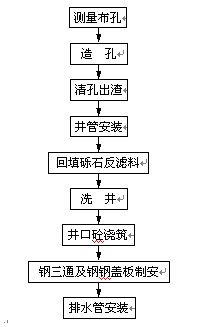

　　排水減壓井施工流程如下所示：
　　
　　　                                         　減壓井剖面圖
　　4施工方法
　　4.1測量放線布孔
　　根據工程監理提供的有關三角網點和水準網點，按設計圖紙及設計要求進行測量放線，確定減壓井的位置及孔口高程，并編好井號。
　　4.2R312液壓回旋鉆機成孔
　　使用意大利產的R312液壓回旋鉆機鉆孔，孔徑為φ800mm，鉆至設計終孔高程。
　　4.3清孔出渣
　　經監理及設計（或甲方）驗收合格后，往孔內置換新鮮泥漿，由R312鉆機清孔出渣。
　　4.4井管安裝
　　（1）井管結構
　　井管結構自下而上分別由井底木塞、井底導向器、中部定位器、孔口定位器、濾水管、上升管、帶止口板及法蘭蓋的鋼三通組成。
　�。�2）井管材料
　�、倬�底木塞、導向器均為松木制作，以適應耐水性和抗腐性的要求。
　�、跒V水管由PVC－U管材組成，以增強在地下水中的抗腐能力，PVC－U管的外徑為φ315mm，壁厚為φ9.2mm，濾管長度為7.4~8.4m，加工條形孔采用銑管機進行加工，濾水管條形孔規格為1.5×80mm。
　　③升水管由Ф315、9.2mmPVC－U管材組成，升管長度為17.0~21.0m。
　�、芏ㄎ黄饔射摪寮颁摻钪谱鞯亩ㄎ黄鳌�
　�、蒌撊�通：孔徑為φ325mm，管壁厚10mm。
　�。�3）井管安裝
　　井管安裝由20t汽車吊或R312鉆機，采用吊裝法分段連接，每隔3m設置一個定位器，PVC管接頭駁接采用焊接法。上升管與鋼三通駁接時，采用電鉆沿井管外壁分上、下兩排梅花型布置鉆孔，再用絲錐套絲牙，最后用M10×20螺釘旋緊鎖定。
　　4.5回填反濾料
　　（1）濾料選定
　　根據設計要求，本次采用的濾料砂規格如下：
　　D15=1.0mm；D50=2.5mm；D60=3.0mm；
　　最大粒徑Dmax≤4.5mm；最小粒徑Dmin=1.0mm。
　�。�2）濾料投放
　　按設計要求，采用自下而上分層投放濾料，先將篩分的粗顆粒（＞5mm）作為礫料，用于井管底部至井底面的墊層，層厚為600mm。
　　回填濾料采用直接投放法，在孔口用人工直接往孔內投放濾料，在回填濾料時，由于孔內泥漿的浮托，需分多次投放，每次投放后，需待其濾料沉淀后再次投放。
　　回填濾料至設計高程后，再回填粗砂及粘土。
　　4.6洗井
　　下一根帶有風軟管的φ76.5mm洗井管，利用水壓力自上而下將井內填砂洗出，然后下入φ296mm栓塞在濾水段來回抽拉，清洗以帶出井管內的細顆粒和清洗濾水段的雜質，用此方法反復循環多次，將含水層中一定范圍內的細小顆粒帶入井內隨洗井管排出，直至井內水質符合設計要求。
　　4.7井口工程
　　井口工程包括：開挖清基回填粘土、分段澆筑井身砼、預埋鋼筋、駁接帶止回板、法蘭蓋的鋼三通和鋼蓋板安裝、安裝排水管。
　　（1）開挖清基回填粘土
　　經洗井后，井內濾料下沉，開挖清基時，回填粘土并夯實至設計高程。
　　（2）分段澆筑C20砼
　　第一段井身砼澆筑設在▽3.60~5.40m高程，安裝鋼模板后即時澆筑；第二段井身砼底板砼澆筑設在▽5.40m~5.70m高程，安裝鋼模板后澆筑；第三段井身井圈砼澆筑設在▽5.70m~7.00m，并按設計要求埋設預埋件。
　�。�3）鋼三通安裝
　　鋼三通的出水口部位設于▽6.00m，鋼三通采用鋼管加工成品，止回板采用PVC板制造，板厚為3mm，銅合頁與止回板、鋼三通采用螺栓固定，鋼三通頂部焊接法蘭，法蘭與堵板采用螺釘固定，鋼三通套入上升管PVC管外，沿周邊用M10×15螺釘固定。
　�。�4）鋼蓋板安裝
　　根據設計要求，鋼蓋板底部焊接┏型鋼板，與井圈砼預埋件用螺栓連接固定。鋼蓋板頂部用含合頁燒焊聯接便于啟蓋，并設置暗鎖。
　�。�5）排水管安裝
　　使用內徑φ300砼預制排水管，安裝排水管時先平整基礎，用水淋濕底部使其密實，然后按1％坡度駁接排水管。排水管接口使用M10砂漿包裹，最后回填河砂。
　　
　　                                                                               減壓井剖面圖
　　5施工經驗
　�。�1）在強透水砂層地質中使用意大利產鉆機成孔，鉆進速度快，成孔質量好。
　　（2）在砂層中鉆孔，為防止塌孔及漏漿，一定要使用優質的泥漿進行護壁。
　�。�3）造孔過程中應注意掌握孔內情況和校正孔內垂直度，做好安全防護措施；當造孔驗收合格后，立即下井管、回填礫石反濾料，以防止塌孔。
　�。�4）井管之間采用特制PVC管箍并用PVC塑料焊條焊接和粘合劑雙重連接，每個接頭連接后，一定要等待1.5小時后才能起吊安裝。
　�。�5）井管多處接頭之間形成的積累偏差，在一定程度上影響著井管安裝垂直度的精度，所以在井管連接時，控制好上下兩根管的垂直度；濾料投放時，為防止井管傾斜，保證井管垂直度，一定要沿著井管四周均勻投放。
　　（6）為避免在洗井過程中井管下沉,操作前固定好井管；洗井時應謹慎操作，防止把井底木塞沖脫而造成井底漏砂和濾料。
　�。�7）鋼三通及蓋板的防腐處理一定要處理好，不然隨著時間的推移很容易銹蝕。
　　6結束語
　　西南沙頭村堤段減壓井工程，由于采用先進的成孔設備，狠抓質量管理，嚴格按設計及有關施工技術規范的要求進行施工，各工序均進行“三檢”制度，減壓井軸線和孔位、井距、造孔孔徑和深度、井口工程等均符合設計要求。經過竣工驗收并交付使用后，減壓井在汛期出水狀況良好，對該段大堤的安全穩定及該區域的排水功能發揮了重要的作用，取得了良好的社會及經濟效益。實踐證明，減壓井的施工工藝在重要堤防工程的安全防護方面，是一種有效的重要手段。
　　
　　參考文獻
　　
　　1廣東省水利電力勘測設計研究院：《排水減壓井施工技術要求》
