大口徑爐殼水套法蘭的制作工藝
所屬欄目：冶金論文 發布日期：2012-12-25 09:03 熱度：

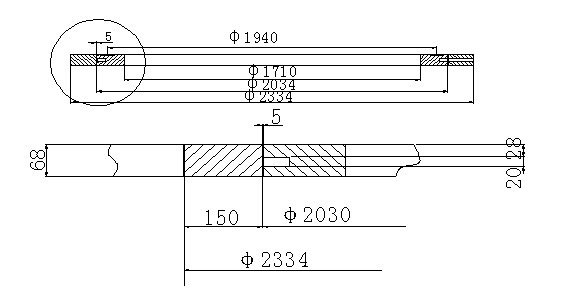

鈦冶金行業用還原蒸餾聯合爐制作工藝過程中，其難點在于爐口水套法蘭的制作，該法蘭內徑1710mm，外徑2334mm,厚度為68mm，重403.8kg。詳見下圖：
工藝流程如下：1-7
一、下料：

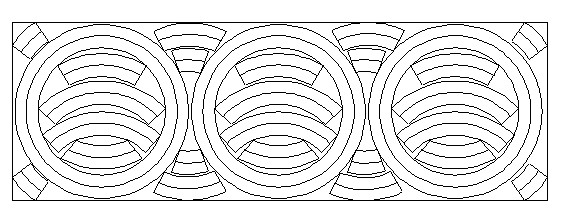

采用Q235-B鋼板制作，合理安排版面，可按如下排版：
(建議用CAD在電腦上排版， 經筆者驗證這樣既準確又直觀，便于提高工作效率)
這樣，里外套同時下料，待拼接完成后，從中間軋開，減少了拼接、焊接量，提高了材料的利用率，經測算，該板為2400*7200*75mm，能出成品法蘭6.48塊，利用率為61%，提高利用率6%。
二、組對
組對采用反變形技術，背面采用25mm加強板作為筋板先焊于法蘭上，在正面施焊。
三、組對焊接時，為提高焊接速度，減小變形量，推薦打底采用CO2保護焊，焊接到高度為20mm后，從用埋弧自動焊焊接，成型美觀，變形量小，且速度快。
四、用氣割機將里外套分離
五、法蘭初步車水槽，車坡口、加工里外圓
六、整體組對焊接
七、上車床進行整體精車至產品完成。
成本分析：如果買成品煅件，至少得15000元/噸，自己買厚板材料費10000元/噸，人工費、輔材費和外委加工費平均2000元/噸，所以每噸大法蘭節約成本3000元左右，按每噸節省3000元計算，僅法蘭一項共節約成本3000×0.4038×56=67838.4元。
