摘要：筆者結合實際工程，首先介紹了工程基本概況，闡述了深基坑維護方案的篩選、方案設計以及施工技術措施。實踐證明，該工程施工安全可靠，取得了較好的經濟效益。
　　關鍵詞：灌注樁、深基坑、質量控制
　　
　　
　　1工程概況
　　1.1位置及環境
　　該工程地上十一層，地下一層，大部分基底相應開挖深度為6.95m。場地南側為2層的陶藝館，基坑邊距離建筑物基礎最近處只有4.8m。場地的東側為道路，路下埋有自來水管，距離基坑邊最近為1.5m，埋深2m，該道路的另一側為6層住宅，距離基坑最近處約6.4m。場地北側、西側均埋有電纜、自來水、市政污水管，距離基坑邊最近約6m，埋深為2.1m。由于環境復雜，與鄰近建筑物的距離在開挖深度以內，且市政重要管線需要嚴加保護，因此將此基坑列為一級基坑。
　　1.2工程地質情況
　　場地中西部有一條寬約10m的河道分布，大致星南北走向，地基土主要由第四紀沖海相松散沉積層組成，基坑開挖影響范圍以內的土層分布依次為：1)雜填土，層厚0.7~4.2m；2)粉質粘土，層厚0.0~3.4m；3)淤泥質粉質粘土，層厚1.5~2.9m；4)-1粘土，層厚3.8~4.2m；4)-2粉質粘土，層厚2.5~3.6m：5)淤泥質粉質粘土，層厚11.6~13.2m；6)-1粘土，層厚2.0~2.7m；(6)-2粉質粘土夾粘質粉土，層厚1.0~2.0m；7)粉質粘土，層厚11.4~12.2m。地下水屬孔隙潛水型，主要賦存于淺部1)、2)、3)、5)、7)層土中，給水來源主要為大氣降水及地表水，地下水受大氣降水及季節影響較明顯。
　　2圍護方案的設計
　　2.1圍護方案的設計
　　經過比較和分析，確定設計方案如下：采用一排鉆孔灌注樁和一道鋼結構內支撐的圍護結構形式，并設置一排水泥攪拌樁，作為防滲止水帷幕，基坑內局部高差處采用水泥攪拌樁重力式擋墻圍護。具體的設計為：
　　(1)鉆孔灌注樁Φ800，混凝土的強度等級為C25，樁身配筋分別為16Φ22，Φ14@2000加強鋼筋及Φ8@200螺旋箍筋，樁位偏差不得大于50mm，垂直度偏差不得大于1％，沉渣厚度應小于150mm。水泥攪拌樁Φ600@400，采用32.5級普通硅酸鹽水泥，水泥摻量為15％，相鄰施工間歇時間不大于24小時。
　　(2)基坑內的豎向立柱支撐樁為新增Φ800支承樁，施工沉渣厚度應小于150mm，豎向立柱的上部采用井字形鋼構架。井形鋼構架頂伸入支撐0.4m，下部插入鉆孔灌注樁內2.0m，豎向立拄施工時，先鉆孔到設計標高放入工程樁鋼筋籠后，再放入預制的井形鋼構架，并與樁主筋焊接，然后再灌注混凝土。
　　(3)圍護樁頂增設一道壓頂梁，以增強圍護樁整體穩定性，采用現澆鋼筋混凝土結構，強度等級為C25。坑內水平支撐為鋼結構，用工字形鋼梁，以便施工更快捷，以后可循環利用。更經濟。這樣對基坑整體安全有利，也優化了圍護樁的受力，節約了施工場地。
　　該方案組織專家評審，一致認為此基坑圍護支撐方案的可行性、安全可靠性均能達到施工要求，同意按此方案進行施工。
　　3鉆孔灌注樁的施工質量控制
　　此基坑圍護方案成功與否關鍵在于鉆孔灌注樁的施工質量，為了確保鉆孔灌注樁的施工質量，采取了如下主要施工技術措施。
　　3.1樁位定位
　　施工時應對樁位分三次定位復核。在挖埋護筒前測量一次，在埋設護簡后復測一次，使護筒中心與樁位偏差不大于50mm，并做好樁位標志，然后用水準儀測量護筒的標高，做好測量記錄。第三次在鉆機就位后檢測鉆機是否對準樁中心標記，經過三次的定位復核，確保了樁位定位準確性。
　　3.2護筒埋設
　　施工前應挖除地下障礙物，埋設好護筒，鉆孔樁的護筒是保護孔口、隔離上部雜填松散物，防止孔口塌陷的必要措施，也是控制鉆孔灌注樁的定位、標高的基準點。因此每根工程樁施工前必須埋設護筒，護筒選用大于樁徑10cm的鋼制護筒，埋入深度以滿足隔離雜填土、防止孔口塌陷為準，護筒外周邊間隙用粘土回填并搗實，以確保護筒穩定牢靠。
　　3.3成孔控制
　　本工程采用正循環回旋鉆成孔，成孔施工中，應根據地質土層的性質、分布狀況、深度分析，選擇合理的鉆進參數，并采用人造泥漿輕壓慢鉆，以保證成孔的垂直度，臨近終孔時放慢鉆速，及時排出鉆屑，減少孔內的沉渣，并適度加大泥漿的相對密度。在施工過程中，經過多次試驗，最后將泥漿性能指標控制在如下范圍內(表1)，確保鉆孔灌注樁泥漿護壁的質量。

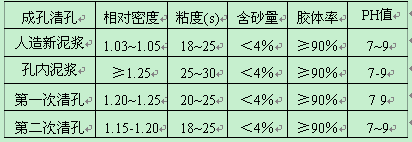

　　                                                                                                表1泥漿性能指標


　　　3.4清孔
　　設計要求清水下鋼筋籠。鉆孔達到設計深度后，經終孔檢查，即進行清孔。清孔應分兩次進行，第一次清孔在成孔完成后立即進行，具體方法是：將沖擊錘提起放在施工平臺上，下放清孔導管，用空壓機壓風抽漿清孔，為了保持孔內有足夠的水頭壓力，避免坍孔，應及時向孔內注入清水。第二次清孔是在下放鋼筋籠和灌注混凝土導管安裝完畢后進行，利用導管和空壓機進行二次清孔。清孔結束后應測定孔底沉渣厚度，以保證其不大于50mm為宜。
　　3.5鋼筋籠的制作與安裝
　　如果鋼筋籠安放時間過長，不但導致孔底沉渣過厚，鋼筋籠難以下放，還會影響周圍土體的變形，為了加快鋼筋籠的施工速度，縮短鋼筋籠的焊接時間，減少孔底沉渣的厚度，在孔口焊接鋼筋籠時。采用2臺電焊機同時進行焊接，鋼筋籠吊放時一定要對準鉆孔的中心。緩慢下放，一定要防止碰壁、防止鋼筋籠變形，這樣就能夠保證泥漿護壁不被破壞，鋼筋籠能順利安放。
　　3.6水下混凝土的灌注
　　首先要保證導管的質量，特別是導管的連接處，應具有良好的密封性，以及較強的剛度。導管下入孔內，通過對混凝土達到埋管高度時，導管內的混凝土壓力與導管外泥漿壓力平衡所需高度計算，第一斗采用大斗裝1.5m3。左右混凝土一次性灌入，能保證混凝土的初灌量，以后保證灌注的連續性，導管埋深控制在2m~4m之間，在灌注過程中，要定時測量混凝土高度，并做好記錄。在設置隔水栓時，隔水栓選用環膽或鐵板，禁止使用砂包或其他代用品。
　　4應用效果
　　按照規范要求，對圍護剖面進行計算，結果均滿足規范要求。對地域深層土體的水平位移(測斜管監測)、鋼結構支撐的軸力和周圍建筑的沉降進行監測，監測成果符合要求（監測預警值為：水平位移預警值累計最大水平位移25mm，或連續3天位移速率大于3mm/d）。鋼結構支撐的軸力預警值為1200kN，周圍建筑最大沉降量為20mm。在基坑開挖及地下室施工過程中每天觀測2次，并有專人每天24小時注意觀察圍護樁之間是否有水滲漏。監測的結果為：最大深層土體的水平位移為19.6mm，基坑開挖鋼結構支撐軸力最大為371kN，周圍建筑最大沉降量為13mm。觀測結果均符合設計和規范要求。定期觀察沒有發現任何異常。在施工過程中，基坑位移控制較好，基坑開挖對周圍建筑物、周邊道路市政管線設施基本沒有影響，基坑施工對周圍居民正常生活的影響較小，證明了此方案安全、可靠有效、經濟合理。
　　
　　參考文獻：
　　[1]GB50010—2002，混凝土結構設計規范[S].
　　[2]JGJ120—99。建筑基坑圍護技術規范[S].
　　[3]GB50202—2002，建筑地基基礎工程施工質量驗收規范[S].
