摘要：隨著施工技術(shù)的進(jìn)步，為建筑功能的多樣化提供了重要保障。轉(zhuǎn)換層結(jié)構(gòu)構(gòu)件作為新的技術(shù)處理手段，由于其構(gòu)件體形龐大，勢(shì)必給高層建筑施工帶來(lái)一系列新的問(wèn)題。本文結(jié)合汕頭市澄海區(qū)宜嘉名都商住樓工程對(duì)換層大體積混凝土施工技術(shù)進(jìn)行探討。
　　關(guān)鍵詞：轉(zhuǎn)換層；大體積混凝土；施工技術(shù)；
　　一、轉(zhuǎn)換層的關(guān)鍵作用
　　轉(zhuǎn)換層是一幢住宅建筑物中為滿足不同使用功能，采用不同結(jié)構(gòu)形式相連結(jié)的關(guān)節(jié)點(diǎn)，它既是下部結(jié)構(gòu)的封頂，又是上部結(jié)構(gòu)的“空中基礎(chǔ)”，在整個(gè)建筑物結(jié)構(gòu)體系中起著至關(guān)重要的連結(jié)紐帶作用。轉(zhuǎn)換層構(gòu)件一般截面尺寸較大，板式轉(zhuǎn)換層的厚度多在300cm以上，所以轉(zhuǎn)換層混凝土的施工必須按大體積混凝土要求進(jìn)行施工。
　　二、轉(zhuǎn)換層大體積混凝土與基礎(chǔ)工程中大體積混凝土的區(qū)別
　　(1)基礎(chǔ)大體積混凝土一般位于基坑內(nèi)，下面是樁基和原土地基，不存在支撐問(wèn)題，施工環(huán)境較為理想。而轉(zhuǎn)換層大體積混凝土多在地面以上，處于懸空狀態(tài)，支撐問(wèn)題是轉(zhuǎn)換層結(jié)構(gòu)的主要問(wèn)題。
　　(2)基礎(chǔ)混凝土的各種溫度控制理論和裂縫控制理論比較成熟，而轉(zhuǎn)換層大體積混凝土目前尚缺乏成熟的理論，只能參考基礎(chǔ)大體積混凝土理論考慮。
　　(3)基礎(chǔ)大體積混凝土下底面幾乎不受外界溫度影響，而轉(zhuǎn)換層大體積混凝土幾乎所有的面都受外界溫度變化的影響，外界溫度的較大波動(dòng)都有可能引起混凝土溫度裂縫的產(chǎn)生。
　　三、轉(zhuǎn)換層大體積混凝土的施工工藝
　　宜嘉名都商住樓工程第22幢建筑面積7833.33m2，由十六層標(biāo)準(zhǔn)層和一、二層停車場(chǎng)兩部分組成，第3層設(shè)置厚板轉(zhuǎn)換層，轉(zhuǎn)換層板厚為450mm。厚板的受力鋼筋為雙層雙向22@12O鋼筋。厚板及混凝土強(qiáng)度等級(jí)為C50配合比如表1，混凝土一次澆筑成型。
　　表1高層商住樓的混凝土配合比


　　注：①本配合比所使用材料為干材料，根據(jù)材料實(shí)際含水量情況隨時(shí)進(jìn)行現(xiàn)場(chǎng)調(diào)整。
　　3．1轉(zhuǎn)換層混凝土的配合比設(shè)計(jì)
　　(1)水泥的選用：優(yōu)先選用水化熱低的42.5MPa，礦渣硅酸鹽水泥或火山灰硅酸鹽水泥：摻入粉煤灰或沸石粉，降低水泥的用量，使用水化熱相應(yīng)降低；摻入減水劑，減少水的用量，使混凝土緩凝推遲水化熱峰值的出現(xiàn)，延長(zhǎng)升溫階段，達(dá)到混凝土表面溫度峰值梯度減小的目的。
　　(2)粉煤灰：為了減少水泥的用量，可摻入水泥用量10％的粉煤灰取代水泥，粉煤灰不得超過(guò)《礦渣硅酸鹽水泥、火山灰質(zhì)硅酸鹽水泥、粉煤灰質(zhì)硅酸鹽水泥)(GB1344—85)所規(guī)定的最高限量。
　　(3)減水劑：為了滿足和易性和減緩水泥早期水化熱發(fā)熱量的要求，宜在混凝土中摻入適量的緩凝型減水劑。常用的有木質(zhì)素減水劑、樹脂減水劑等。在轉(zhuǎn)換層大體積混凝土加入的主要是木質(zhì)素磺酸鈣(又稱M型減水劑)，在保持混凝土配合比不變情況下，摻與水泥質(zhì)量0.2～0.3％的M型減水劑可使坍落度提高10mm左右；保持混凝土的抗壓強(qiáng)度和坍落度不變，一般可節(jié)約水泥8～1O％；保持混凝土坍落度和水泥用量不變，其減水率為1O％左右，抗壓強(qiáng)度提高1O～15％。
　　(4)其它外加劑：除了加入減水劑外，轉(zhuǎn)換層混凝土還可根據(jù)需要加入其它外加劑如引氣劑、膨脹劑(JEA膨脹劑)、泵送劑、杜拉纖維、鋼纖維、聚丙烯纖維等。
　　3．2轉(zhuǎn)換層混凝土的澆筑

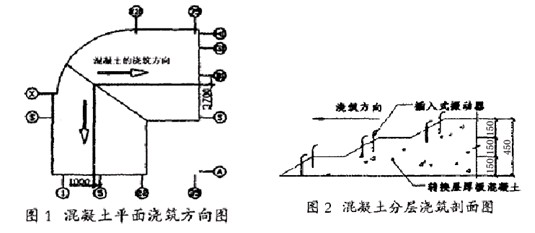

　　(1)混凝土的澆筑方向應(yīng)先中間、后周邊，向兩個(gè)方向推進(jìn)(如圖1)，轉(zhuǎn)換梁、板混凝土采用“一個(gè)坡度，薄層澆筑，一坡到頂，循序漸進(jìn)”的原則(如圖2)。一方面，這樣澆筑加大了混凝土部分工作面的面積，有利于混凝上部分水化熱排出，另一方面，也有利于降低混凝土澆筑時(shí)模板的側(cè)壓力。
　　
　　
　　(2)節(jié)點(diǎn)部位的保證措施。轉(zhuǎn)換層中梁、柱、墻節(jié)點(diǎn)部位鋼筋過(guò)于密集，為確保此部位的混凝土澆筑密實(shí)，須采取以下措施：
　　①采用同標(biāo)號(hào)的細(xì)石混凝土澆筑上述部位；
　　②對(duì)局部鋼筋過(guò)于密集處要作適當(dāng)調(diào)整，確保插入式振動(dòng)器有足夠的工作界面；
　　③澆筑過(guò)程中安排專人檢查墻、柱等豎向結(jié)構(gòu)的側(cè)模，如發(fā)現(xiàn)墻、柱混凝土澆筑到位后模板經(jīng)敲擊發(fā)出空響聲，則應(yīng)立即通知混凝土澆筑人員，對(duì)此部位加強(qiáng)振搗，并補(bǔ)澆混凝土，確保混凝土澆筑密實(shí)；
　　(3)大體積混凝土的測(cè)溫極其重要，轉(zhuǎn)換層混凝土澆筑可以通過(guò)測(cè)溫來(lái)了解混凝土的內(nèi)部變化情況。測(cè)溫的方法是通過(guò)在混凝土的內(nèi)部埋設(shè)熱電阻傳感器，用測(cè)溫儀進(jìn)行量測(cè)。根據(jù)混凝土水化熱溫升規(guī)律確定測(cè)溫時(shí)間大約為1O～14d，測(cè)溫分為兩個(gè)階段。第一階段為升溫階段，自混凝土終凝后開始測(cè)溫至混凝土的最高溫度；第二階段為降溫階段，自混凝土最高溫度到混凝土中心溫度為4OºC左右。各測(cè)點(diǎn)測(cè)量溫度，前72h每3h測(cè)一次，72h后每6h測(cè)一次，并做好測(cè)溫記錄，及時(shí)分析測(cè)溫結(jié)果，以便調(diào)整混凝土的養(yǎng)護(hù)措施。
　　(4)混凝土的養(yǎng)護(hù)。轉(zhuǎn)換層混凝土初凝后、上表面立即覆蓋塑料薄膜和草袋子并澆水養(yǎng)護(hù)，不宜澆水過(guò)多，保持混凝土的濕潤(rùn)即可。厚板側(cè)面及底面采用保留模板的方法養(yǎng)護(hù)，部分鋼模板的部位要采用外包塑料薄膜和干草袋的方法保溫，養(yǎng)護(hù)時(shí)間不少于14d。
　　四、大體積混凝土溫度控制措施
　　混凝土采取保溫養(yǎng)護(hù)，為了減少混凝土內(nèi)外溫差，延緩收縮和散熱時(shí)間(即使后期緩慢地降溫)，使混凝土在緩慢的散熱過(guò)程中獲得必要的強(qiáng)度來(lái)抵抗溫度應(yīng)力，同時(shí)降低變形變化的速度，充分發(fā)揮材料的徐變松馳特性，有效的消減約束應(yīng)力，使之小于該齡期抗拉強(qiáng)度，防止內(nèi)外溫差過(guò)大并超過(guò)允許的界限(一般為20～25ºC)，導(dǎo)致出現(xiàn)溫度裂縫，而采取在混凝土裸露表面適當(dāng)覆蓋保溫材料。保溫法溫控計(jì)算包括選定保溫材料、計(jì)算保溫材料需要的厚度。
　　其計(jì)算根據(jù)熱交換原理，假定混凝土的中心向混凝土表面散失熱量，等于混凝土表面保溫材料應(yīng)補(bǔ)充的發(fā)熱量。
　　這種保溫方法大多采用在表面覆蓋1～2層草袋(或草墊、下同)，或一層塑料薄膜加一層草袋。可使混凝土外表與外界氣溫差縮小到1O℃以內(nèi)，同時(shí)可減少混凝土表面熱擴(kuò)散，充分發(fā)揮混凝土強(qiáng)度的潛力和松馳作用，使應(yīng)力小于抗拉強(qiáng)度；另一方面能保持適度的濕養(yǎng)護(hù)(或澆少量的水濕潤(rùn))，有利于水泥的水化作用順利進(jìn)行和彈性模量的增長(zhǎng)；前者可提高混凝土早期的抗拉搶渡，防止表面脫水；后者可增強(qiáng)抵抗變形能力。大量的工程實(shí)踐證明，保溫養(yǎng)護(hù)對(duì)防止大體積混凝土結(jié)構(gòu)出現(xiàn)有害深裂縫或貫穿性溫度收縮裂縫是有效的。
　　本工程實(shí)例采用一層草袋和一層塑料布基本上可以滿足保溫要求。
　　結(jié)語(yǔ)
　　由于轉(zhuǎn)換層混凝土的施工是大體積混凝土施工，所以幾平所有文獻(xiàn)資料都認(rèn)為轉(zhuǎn)換層混凝土的施工主要是防止裂縫問(wèn)題。就作者調(diào)查過(guò)的有限工程實(shí)例而言，到目前為止還未發(fā)現(xiàn)有任何一個(gè)工程的轉(zhuǎn)換層的混凝土表面出現(xiàn)超出規(guī)范要求的裂縫，比一般的結(jié)構(gòu)樓層質(zhì)量要好的多。這可能是由于在作業(yè)過(guò)程中充分重視的原因，從而也可以肯定鋼筋混凝土結(jié)構(gòu)的施工質(zhì)量好壞對(duì)控制裂縫起著至關(guān)重要的作用。
　　只要對(duì)轉(zhuǎn)換層大體積混凝土施工過(guò)程認(rèn)真進(jìn)行質(zhì)量控制，并精心做好后期的保溫養(yǎng)護(hù)工作，轉(zhuǎn)換層大體積混凝土的質(zhì)量就能得到保證。
