提要：本文僅就佛山市中醫院醫療綜合大樓玻璃幕墻工程使用化學螺栓的情況,總結了化學螺栓在玻璃幕墻工程中的應用。
　　關鍵詞：玻璃幕墻、化學螺栓、施工技術
　　一、前言
　　玻璃幕墻雖然只有百年的歷史，但是它以獨特的藝術表現力和實用性備受人們的喜愛。在我國玻璃幕墻起步比歐美日本較晚，卻很快得到了普及。例如在我們佛山市的很多商業及辦公樓外立面裝飾都普遍采用玻璃幕墻，特別是最近幾年，玻璃幕墻的構造設計和施工工藝等方面都得到了速猛的發展。
　　玻璃幕墻的各種構件都是通過預埋件與主體混凝土結構可靠錨固的，預埋件的牢固可靠就成了玻璃幕墻安全的前提條件。然而，在目前實際施工當中，由于施工未設預埋件，預埋件漏埋，預埋件偏離設計位置太遠、設計變更、舊建筑改造安裝玻璃幕墻等原因，往往造成要用后置埋件進行錨固。采用后置埋件（膨脹螺栓或化學螺栓）時，應符合設計要求并應進行現場拉拔試驗,通過試驗決定其承載力。但是實際工程中，大部分膨脹螺栓的握裹力設計值偏小，主要體現在：在各種荷載設計過程中，各種分項系數取值偏小，或不采用分項系數。在膨脹螺栓受拉力計算時，簡單地將立柱受的拉力除以所用螺栓的個數，得每處螺栓所受的拉力來進行強度檢驗。筆者認為，膨脹螺栓工作可靠性較差，只有在不得已時作為輔助、補救措施，不作為連接的常規手段。使用時必須確保安全，留有余地，按計算只需1個膨脹螺栓就夠，實際上應設置2～4個螺栓。
　　二、化學螺栓的施工技術
　　（一）工程概況
　　佛山市中醫院醫療綜合大樓工程中需要安裝全隱框、半隱框、明框玻璃幕墻，層高26層，幕墻最高處離地面100米。由于該工程在土建施工時未設置預埋件，因此需采用后置埋件。依據國家現行標準《玻璃幕墻工程技術規范》及《建筑幕墻工程技術規程》中的要求，考慮了幕墻自重效果、風荷載作用、地震效應、溫差效應的多項荷載組合，對后置埋件設計值進行驗算。根據圖紙說明：化學螺栓為Φ12，材質是304不銹鋼，設計拉力為4.1KN。懸掛在結構上的構件采用化學螺栓固定，支承在結構上的采用膨脹螺栓固定。
　　（二）化學螺栓材料的性能及施工準備

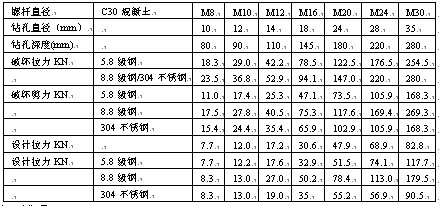

　　（1）化學螺栓一般由不銹鋼或鍍鋅螺桿、藥劑管和墊圈及螺母組成，其中化學膠管含有反應樹脂、硬化劑、石英粒及塑料管。根據設計要求，我們選用國內某知名品牌強力植筋膠配合304不銹鋼M12X150螺栓。這種植筋膠具有高抗酸堿性、耐老化；耐熱性能好，常溫下不發生蠕變，防火等級一級。植筋膠和螺栓配合后的力學性能見表1.
　　表1


　　（2）施工準備
　　①材料及工具準備。錨栓型號、規格、型材符合設計要求，有關合格證書，藥劑管在有效期內使用。安裝工具：圓條型毛刷，空氣壓縮機，沖擊鉆及螺栓安裝工具。
　　②作業條件。放線并核對預埋件位置，對不合適的結構及預埋件應處理完畢。適應安裝錨栓作業的排柵應搭設好。檢查核對安裝用鐵件，發現問題及時處理。
　　（三）化學螺栓的施工工藝
　　①放線，按設計圖要求及現場實際情況進行放線并復核無誤，確定好錨栓安裝位置。
　　②鉆孔，按照設計要求的孔徑、深度進行鉆孔，鉆頭應與主體安裝面垂直。
　　③清孔，必須用吹氣泵、毛刷或空壓機將孔洞中灰塵清理干凈，孔壁不能有灰塵。
　　④置入藥劑管，將藥劑管放入孔內并推至孔底。
　　⑤安裝錨栓，將安裝錨栓通過安裝工具與電鉆連接，用錨栓壓住孔內藥劑管，啟動電鉆，并推動錨栓進入孔內，到安裝深度。錨栓在推入和轉動的過程中將使藥劑管破碎，樹脂、固化劑和石英顆粒混合，并填充到錨栓與鉆孔壁之間的空隙。
　　⑥凝膠，旋入錨栓后，馬上復核其安裝尺寸并微調，在凝膠時間內，不得拆卸安裝工具，保證錨栓不被觸動。
　　⑦藥劑硬化過程，凝膠時間過后，可拆掉安裝工具，但在藥劑硬化時間內，不得觸動螺桿。
　　⑧藥劑完全固化及安裝角碼，使藥劑安全固化后，對角碼進行固定，固化時間與安裝溫度有關。
　　三、化學螺栓現場抗拔試驗

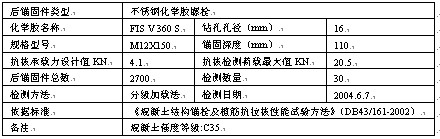

　　根據規范的要求，我們委托某建筑工程質量檢測公司對化學螺栓進行現場隨機抽取并做抗拔試驗，做出檢測報告（見表2）,通過試驗確定化學螺栓的承載力是否符合設計要求。
　　表2


　　檢測結論：M12X150的不銹鋼螺栓的設計軸向抗拔力值4.1KN，現已試驗的螺栓是按設計軸向抗拔力值的五倍，即最大抗拔力20.5KN時，周邊的混凝土未見裂縫，螺栓未拉出，螺栓及其周邊部位完好。經分析M12X150不銹鋼螺栓抗拔承載力符合4.1KN設計要求。
　　四、預防施工通病
　　①鉆孔過深、過大將使藥劑不足；鉆孔過淺或鉆孔觸到鋼筋，錨固深度不足，兩種情況將會降低錨栓的承載力。②清潔度不足，孔徑內積水未清除，將直接影響錨固質量，錨栓承載力降低甚至失效。③安裝錨栓時旋轉時間不夠，藥劑未得到充分攪拌，不均勻。④凝膠過程即拆卸安裝工具，或未夠凝固時間提早安裝角碼，均會造成錨栓移位。⑤安裝過程中個別鉆孔碰到鋼筋時，應重新錯開鋼筋鉆孔安裝。
　　五、結束語
　　綜上所述，作者總結了化學螺栓在玻璃幕墻工程中的應用，工程實踐證明其可靠性優于膨脹螺栓。化學螺栓有很高承載力，在潮濕環境中長期負荷穩定；防火性能好；抗震性能好；安裝后無膨脹應力產生，邊間距小。化學螺栓以其安全可靠性強，承載力大等特點，成為玻璃幕墻工程后置埋件的首選。
　　參考文獻
　　【1】《玻璃幕墻工程技術規范》JGJ102-2003，中國建筑工業出版社
