摘要:在建筑節能領域,我國與發達國家差距較大,根據目前我國住宅建筑使用的能耗約占全國總能耗的26%左右,同時建筑能源利用率僅為發達國家的1/3左右，建筑節能已是迫在眉睫。如何在有限的條件下將建筑節能設計做好，以便達到創造低成本,高效率的節能居住建筑的目的。
　　關鍵詞:建筑節能;設計
　　前言
　　在建筑節能領域,我國與發達國家差距較大,根據我國現階段的國情和綜合國力,研究開發對建筑節能影響較大,節能投資較少的關鍵性技術應成為攻關的重點。建筑節能,就是在滿足居住舒適性要求的前提下,合理使用能源,不斷提高能源利用效率并達到節約能源、減少能耗的目的。據了解,目前我國住宅建筑使用的能耗約占全國總能耗的26%左右,同時建筑能源利用率僅為發達國家的1/3左右。建筑節能已是迫在眉睫。
　　1在城市規劃中如何考慮節能設計
　　在以往的規劃設計中,設計師考慮的往往是容積率、日照間距、空間形態、景觀視線以及建筑與周邊環境協調等問題,而很少從節能的角度來指導設計,節能設計只有在單體方案設計階段才有所重視,從而產生了許多單體設計難以解決的問題。所以,提倡建筑節能首先應該重視規劃節能。規劃節能是指在規劃設計當中充分考慮建筑與外部環境的關系,以節能作為指導規劃設計的主要原則,充分利用自然資源,實現從總體上為建筑節能創造先決條件的設計方法。影響居住區氣候環境及建筑舒適性的最主要的兩個因素是太陽輻射和空氣流動。因此,通過降低太陽輻射、增強建筑的自然通風效果是規劃節能的主要方向。由此,建筑朝向、建筑間距以及建筑的相互組合關系將是規劃節能設計的重點。首先,建筑的主要朝向應迎合當?shù)叵募镜闹鲗?dǎo)風向,下面以某地區為例,此地區屬于夏熱冬冷地區,夏季的主導風向?yàn)闁|南風,故建筑朝向以南北向、南偏東15°以內、南偏西15°以內為宜。這樣建筑物在夏季所受到的太陽輻射也相對東西朝向的建筑要少很多,可以節省夏季空調的用量;而在冬季時,建筑受到太陽輻射產生節能效果,并有利于居住區內的自然通風。具體應注意:①在節約土地資源的前提下增加建筑之間的間距,這樣有利于居住區內的空氣流動—風量增大、風速提高,從而使建筑物與空氣的熱交換增加,有效降低建筑物的溫度,降低建筑能耗。②按照夏季盛行風向作為建筑的主要朝向,排列建筑物應遵循南小北大、南低北高的原則,確保居住區內建筑對自然風的共享性,同時也使北面高大的建筑成為人工的風障,這樣的建筑群體在夏季能迎合南風、引導空氣穿越,冬季又能阻擋寒冷北風的侵襲,較好地適應了氣候的變化。③減少采用封閉式建筑組合,確保建筑群的“風道”的暢通,建筑群的入風口和出風口應結合主導風合理設置,使空氣流
　　通(圖1)。
　　
　　圖1建筑群節能設計(上為平面,下為剖面)
　　另外,綠化和水體可以改善小區的微氣候。設計時,應結合住宅小區規劃布置綠化和水體,以此進一步改善室內外的物理環境,減少熱島效應,改善局部氣候,保證小區內的空氣溫度、空氣濕度、氣流速度和熱島強度等各項指標符合健康舒適和節能要求。
　　2城市建筑中單體節能設計
　　目前在居住建筑設計中,為了達到土地容積率的最大值,新建的住宅多為一梯6戶、一梯8戶,甚至一梯10戶以上都有。這樣導致建筑單體平面凹凸過多,建筑體型系數過大,同時在實際使用中通風不暢,對建筑節能不利。因此,在建筑單體節能設計過程中應盡量降低建筑體型系數、縮小窗墻面積比和保證建筑的通風順暢。
　　(1)降低建筑體型系數。體形系數是指建筑物與大氣接觸的外表面積與其所包圍的體積之比。減少建筑物體形系數,也就是減少建筑物外表面積,減少外圍護結構面積,減少建筑形體的凹凸。由于室內外有溫差,夏季室外高、室內低;冬季室外低、室內高,建筑外表面積越小,則空調的能耗越小。因此,體形系數越小,外圍護結構的傳熱損失越小,對建筑節能越有利。也就是說,在建筑節能方面,在其他條件相同的情況下,進深大的建筑比進深小的好,長的建筑比短的好,高的建筑比矮的好,外表整齊的建筑比外表凹凸變化的好。在夏熱冬冷地區合理的建筑體形系數為:條式住宅的體形系數不應超過0.35,點式住宅的體形系數不應超過0.40,這就要求建筑師在進行建筑創作時,除考慮建筑的平面布局和建筑造型外,還必須適當控制建筑物的體形系數,以達到節能的目的。
　　(2)縮小窗墻面積比。所謂窗墻面積比是指窗戶洞口面積與房間立面單元之比值。因一般經窗戶傳遞的熱量比同面積的墻體傳遞的熱量要大2~4倍,窗面積適當減小,可減小空調的能耗。但窗面積適當減小會影響采光系數,因此這需要設計師在這兩者之間尋求最佳平衡點,優化節能設計。
　　(3)保證建筑的通風順暢。目前建筑市場上的一梯多戶的住宅平面形式和外立面窗戶采光面積大都啟用面積小的處理方式,不利于建筑的通風,特別是在夏季,室內積聚的熱量難以散失,必須采用人工通風或空調降溫,大大增加了建筑使用的能耗。建筑通風設計應注重幾個問題:①平面設計盡可能按有利于空氣的貫穿進行考慮。窗戶的朝向應有利于形成穿堂風,從而增加房間內的空氣流動,利于室內換氣。②空氣流動的平均速度取決于較小尺寸的開口。為了增強室內穿堂風的效果,必須同時增大進風口和出風口。從通風的角度考慮,對于有利于建筑通風的窗戶應盡可能提高通風面積。這樣也有利于室內保持較為穩定的風速,提高人體舒適度。
　　3城市建筑構造節能設計
　　在居住建筑的內外空間布局和環境確定之后,如何強化外圍護結構的隔熱構造就成為實現舒適的室內熱環境的關鍵。使屋面、墻體、門窗等建筑部件具有良好的熱工性能,即傳熱系數小,熱穩定性高以及門窗的氣密性好,夏季太陽熱輻射透光率小和熱反射性能好等。
　　(1)屋面的節能構造。在建筑物受太陽輻射的各個外表面中,屋面是接受太陽輻射時間最長的部位,因此受輻射熱也是最多的,相當于東西向墻體的2~3倍,所以它的保溫隔熱也顯得尤為重要。屋面節能措施的要點:①屋面保溫層不宜選用密度較大、導熱系數較高的保溫材料,以免屋面重量、厚度過大。②屋面保溫層不宜選用吸水率較大的保溫材料以防屋面濕作業時因保溫層大量吸水而降低保溫效果。③利用屋頂種植花卉、灌木等植物形成生態型屋面。土壤導熱系數小,有很好的熱惰性,不隨大氣氣溫驟然升高或下降而大幅波動,這樣既可阻擋熱源,減少溫室氣體的排放,達到保溫隔熱的效果,又可美化環境,改善城市氣候,做到一舉兩得(圖2)。④在屋面蓄水,形成蓄水型屋面,也是屋面節能的有效措施。利用水蒸發可帶走大量的熱,從而有效減弱屋面的傳熱量和降低屋面溫度。此外,在屋面保溫隔熱層上做架空層,通過空氣流通來散熱也是個不錯的節能辦法。
　　

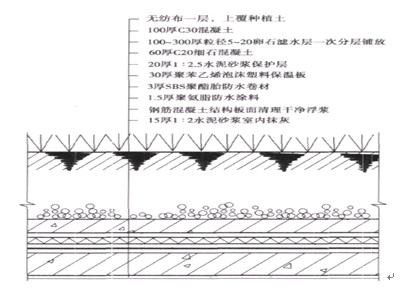

　　                                               圖2種植屋面節能構造
　　(2)墻體的節能構造。墻體是住宅外圍護結構的主體,是建筑室內外熱交換的主要介質。建筑節能50%,其中就有約25%是通過外墻的保溫隔熱性能來實現的。因此,墻體的設計是不容忽略的一個方面。外墻除了應具有基本的承重、安全圍護等功能外,還應考慮選用保溫隔熱性能好的墻體材料,對傳熱性好的墻體或墻體中傳熱性好的部位應加設保溫隔熱層。目前,常用的幾種外墻材料中,保溫隔熱性能較好的是多孔粘土磚和加氣混凝土砌塊以及復合墻體。復合墻體中絕熱材料主要有巖棉、礦棉、玻璃棉、膨脹珍珠巖、聚苯乙烯泡沫塑料、加氣混凝土等。復合墻體保溫隔熱宜選用外墻外保溫。外保溫的絕熱材料是連續外包的,能有效隔斷具有熱橋作用的混凝土梁、柱等,而產生“斷橋”作用,達到預期的節能降耗效果(圖3、圖4)。
　　另外,也可以利用植物來調節氣溫。在日照強烈的墻面,種植植物來吸收太陽熱量,減少傳入室內的熱源。據報道,建筑西墻種植爬墻虎,在植被遮蔽90%狀況下,外墻表面溫度可降低8.2℃,并有利于吸塵和消音,減少溫室效應。
　　

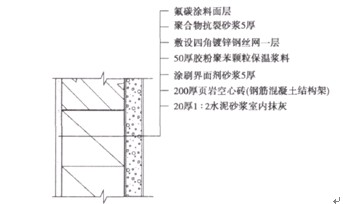

　                          　圖3涂料外墻節能構造
　　(3)門窗的節能構造。建筑的門、窗是用來通行、通風和采光之用,在建筑節能設計中也是重點處理的位置。因?yàn)榻ㄖ�的通風、采光好了可能其面積就要相應的增大,這樣與外界的交換就會變多,特別是最近幾年在居住建筑中比較流行的大落地窗和外飄窗,這些對室內的保溫和隔熱都帶來很大困難,外門窗是住宅能耗散失的最薄弱部位,其能耗占住宅總能耗的比例較大,其中傳熱損失為1/3,冷風滲透為1/3,所以在保證日照、采光、通風、觀景要求的條件下,盡量減小住宅外門窗洞口的面積,提高外門窗的氣密性,減少玻璃的輻射熱透過率,增加窗的熱阻,減少外門窗本身的傳熱量。其節能措施有:①提高外門窗的氣密性。門窗如采用性能好的密封條,可減少空氣滲透,在使用空調時能有效減少能耗。②減少玻璃的輻射熱透過率。如采用熱反射玻璃,在玻璃上貼反射性的鍍膜等均有較好的效果。③增加窗的熱阻。如采用雙層玻璃,中間的空氣間層導熱系數小,既增加熱阻,有增加隔音效果。④窗的遮陽。根據窗的不同朝向,按太陽的不同方位角和高度角采用水平式、垂直式、欄板式或綜合式的遮陽或設置活動遮陽,能有效地減少太陽光的輻射。
　　

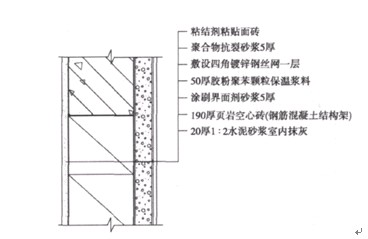

            　                　圖4面磚外墻節能構造
　　4結束語
　　在建筑設計實踐中常會遇到建筑節能與建筑設計中各項因素與城市規劃要求、使用功能、建筑造型等方面要求的矛盾,因此在強化建筑師節能意識的同時,還必須大力宣傳普及我國的節能政策、法規,充分堅持政府引導、市場主導的方針,努力使建筑節能設計應用于實際,將成果轉化為生產力。作為能源稀缺國家,節能降耗是我國的一項戰略決策,而建筑能耗則是人們通常被忽視的重大問題。大力實施建筑節能降耗,將會成為我國住宅建設發展的一個方向,對實現人口、資源、環境健康協調可持續發展,具有重要的理論和現實意義。
