摘要：在消防施工過程中，因很多因素的影響，設計圖紙中難免會有一些不足的地方，本文就消防施工過程中常見的問題及處理措施進行探討。
　　關鍵詞：高層建筑，排煙閥，聯動控制電源，常見問題，處理
　　1引言
　　隨著我國經濟的飛速發展，高層建筑越來越多。高層建筑消防系統的質量由為重要，因此，消防工程成為建筑安裝施工中的一個重要組成部分。在消防施工過程中，由于很多因素的影響，設計圖紙中難免會存在一些不足之處，而這些不足之處則要求工程技術人員按照國家有關規范的要求和施工現場的實際情況進行處理，保證后續工作的進行。本文就消防工程施工過程中的一些問題中最常見的排煙閥控制方式和聯動電源容量選擇等兩方面進行探討，以供相關技術人員參考。
　　2排煙閥控制方式的問題與處理
　　防排煙是高層建筑消防系統中一個重要的組成部分，由于發生火災時可燃物在燃燒初期產生大量有毒氣體，直接危害到生命安全，因此《火災自動報警系統設計規范》(GB50116-98)第6.3.9條規定：“火災報警后，消防控制設備對防煙、排煙設施應有下列控制、顯示功能：啟動有關部位的防煙和排煙風機、排煙閥等，并接收其反饋信號”。對于排煙閥的電氣控制方式，消防規范中沒有具體的規定，通常情況下設計圖紙采用“一對一”的方式進行控制。在某些情況下，如受報警主機回路模塊數量限制或建設單位從節省投資的角度考慮，要求施工單位進行圖紙優化設計時，排煙閥就可以采用“一對多”的方式進行控制。
　　2.1排煙閥動作電流值
　　市場上大多數型號的排煙閥，一般標明其動作額定電壓為24VDC，額定電流為0.7A(極少數產品為0.5A)。設計人員如按照額定電流為0.7A進行設計，利用火災報警主機本身提供的電流去控制排煙閥動作，往往出現不能開啟情況，究其原因是因為電流強度不夠。產生這種現象是由于排煙閥閥體動作機構本身的原因，如閥桿轉動不靈活，閥桿生銹，接觸不良等等，實際動作電流往往高于額定值，經測定大多數排煙閥的動作電流大約為1A。這種情況對電氣設計和安裝人員提出了新的要求，應該根據實際電流大小選擇控制排煙閥動作的電源容量。
　　2.2排煙閥電氣控制方式
　　按照消防規范規定，對于排煙閥，既要能開啟又要接收反饋信號。在智能火災報警系統中，設計人員一般采用“一對一”方式進行控制，如圖1所示：

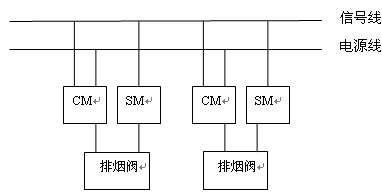

　　圖1“一對一”排煙閥控制方式
　　
　　即一個控制模塊(CM)接收報警主機信號控制排煙閥開啟，一個信號模塊(SM)接收排煙閥動作信號并返回主機，此方法應用較為普遍。由于火災報警主機每個回路的容量有限，一般都有要求每回路中模塊的數量不能超過回路總容量的一定比例，如碰到控制設備較多的大廈，有可能出現模塊數量超過規定，此時要么增加報警回路并增加布線，要么采取其他辦法解決，否則整個系統將會不工作。
　　舉例來說，某大廈共有防排煙閥430個，需控制模塊和信號模塊共860個，其它模塊235個(含警鈴、水流指示器、信號閥、緊急廣播、風機、水泵等控制設備)，合計1095個。報警系統模塊最大容量為960，與實際相比少135個，按照原設計圖紙施工后報警系統將無法正常運行。在工期緊張（進口設備的訂貨周期要二個月）且建設單位不同意增加投資的情況下，我們根據項目的特點，經過詳細的分析，確定每層同一防火分區內的排煙閥采用“一對多”的方式進行控制，如圖2所示：

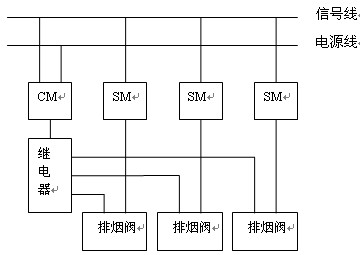

　　圖2“一對多”排煙閥控制方式
　　
　　即一個控制模塊與一個繼電器組合去控制幾個排煙閥動作（根據現場實際情況確定繼電器的觸點數量），信號模塊仍不變，這樣共可節約292個控制模塊(其中標準層23×6=138個，裙房12×3=36個，地下室59×2=118個)。該方案既滿足了報警系統本身的要求，又符合消防規范的規定，還為建設單位節省了投資。
　　3聯動控制電源容量選擇問題與處理
　　高層建筑中火災自動報警系統控制對象較多，火災時各設備需按照消防規范的規定進行相應的動作，如警鈴、廣播、排煙閥、送風閥等等。由于控制對象所需電源容量較大，施工過程中，經常會遇到設計圖紙中沒有聯動控制電源或采用報警主機電源作聯動控制電源的情況，或設計有聯動控制電源但不標明其規格容量的情況，這就需要施工技術人員根據大廈的報警設備控制對象的數量進行計算選用合適容量的電源，并根據控制對象在樓層中的分布情況確定聯動控制電源的數量及布置。
　　3.1消防聯動控制對象的確定
　　《火災自動報警系統設計規范》中規定了以下各種設備均需控制，需用直流24V電源的控制設備包括：警鈴、消火栓按鈕、防排煙閥及相關設備（防火門、防火卷簾、水泵、風機等）的二次回路，其中存在電流消耗的是前三項，后幾項主要是通過繼電器提供干接點信號進行控制。
　　3.2各設備大致電流消耗情況
　　根據產品規格，各設備大致電流消耗如下：
　　警鈴：一般額定電流為60mA；
　　消火栓按鈕指示燈：燈泡型一般為0.5W/24V=25mA
　　發光二極管型一般為15mA
　　防排煙閥：大多數標稱額定電流為0.7A，實際需要1A左右。
　　其它設備由于數量少和繼電器的動作電流較小，可忽略不計。
　　3.3電源容量的計算

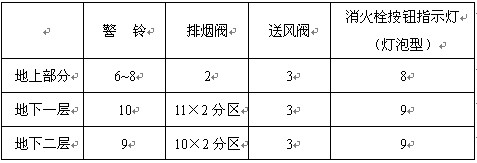

　　以市某廣場為例說明，該廣場為綜合樓，地下二層作停車場，地上一～七層為商場，八～二十八層為辦公室，二十九層為設備層，其中控制對象如下表所示（圖中數量為每層數量）：

　　按照消防規范的關于火災時聯動控制設備的要求，為確定消防聯動控制電源的容量，我們需考慮三種情況：一是二層或二層以上層發生火警時所需電源容量；二是首層發生火警時所需電源容量；三是地下一層發生火警時所需電源容量。電流計算如下：
　　第一種情況：
　　I1=8×3×0.06+2×1+3×3×1＋8×*0.025=12.64A
　　第二種情況：
　　I2=(8+8+10+9)×0.06+2×1+3×3×1＋8×*0.025=13.30A
　　第三種情況：
　　I3=(8+10+9)×0.06+11×1+3×3×1＋9×*0.025=21.85A
　　由于存在線路損耗和控制風機、水泵等設備動作的繼電器所需的電流，第一、二種情況可選擇容量為15A的聯動控制電源，第三種情況可選擇容量為25A的聯動控制電源。考慮到火災多發的可能性，針對本大廈情況，我們選用了三臺聯動控制電源，具體布置為：地下室一臺30A，1~15層一臺20A，16~29層一臺20A。這樣做的好處是力求負荷均勻，滿足2~3處同時報警時所需電源要求。
　　4結束語
　　在消防工程施工過程中，經常會遇到設計圖紙不夠完善的現象，這就要求消防工程施工單位的技術人員必須從技術先進、經濟合理的角度出發，對存在的問題進行相應的處理，一方面保證工程的順利進行，另一方面保障竣工后消防系統的正常運行。    論文
