摘要：并行隧道作為一種經濟有效的隧道結構形式，在實際工程中被廣泛地采納，尤其在城市軌道交通的地鐵建設中十分常見。論文首先闡述了并行隧道的相關概述，分析了其優缺點，對并行隧道最小凈距要求進行了探討，最后探討了并行隧道施工相互影響因素。
　　關鍵詞:并行隧道，最小凈距，影響
　　
　　在隧道與地下工程的設計與施工時，往往由于受既有建(構)筑物、施工技術或地質條件等因素的限制，使得兩相鄰隧道的最小凈距不能滿足設計規范的要求，經常會采用并行的兩孔或多孔隧道的布置形式，尤其是城市地下鐵道往往不是以單孔隧道形式出現，因此，研究并行隧道施工相互影響分析及應用，解決并行隧道的設計和施工問題，保證工程的安全性和提高其經濟性，為地下空間資源的充分利用和地下工程的可持續發展。
　　1并行隧道的相關概述
　　為了適應各種復雜及特殊情況的施工，一些新的隧道結構形式也應運而生。出現的是連拱隧道。連拱隧道主要適用于洞口地形狹窄或?qū)�兩洞間距有特殊要求的中、短隧道。雖然中隔墻只有2.0m左右，但在施工工藝上具有相當?shù)膹?fù)雜性，其開挖跨度大，施工工序多，開挖和支護相互交錯，圍巖應力變化和襯砌荷載轉換頻繁復雜，尤其是中墻，壓、拉、彎、扭、剪應力都存在。另外，連拱隧道建成后容易出現襯砌開裂、中墻滲漏水等病害。造價遠遠高于普通分離式雙洞隧道;結構形式和施工技術也存在一定缺陷，正是由于普通分離式雙洞隧道的接線問題以及連拱隧道在工藝、工期、造價及質量方面顯現出的問題，于是便出現了小凈距并行隧道這種結構型式。
　　小凈距并行隧道是介于雙洞分離式隧道和連拱隧道之間的一種結構型式。小凈距并行隧道相對于普通分離式雙洞隧道和連拱隧道有以下優點：第一，其造價和施工工藝同普通分離式雙洞隧道相比相差不大，同連拱隧道相比其造價要低得多；第二，施工工藝相對簡單，工期短；第三，采用小凈距隧道有利于公路整體線形和線形的優化。基于上述因素，小凈距隧道有著廣闊的發展前景，并將產生巨大的社會效益和經濟效益。過去對這類隧道名稱不統一，有近接隧道、近間距隧道、小間距隧道和小凈距隧道等。這類隧道特點主要是隧道中間巖柱較薄，雙洞凈距較小，因此，采用小凈距并行隧道較為確切。由于雙洞凈距小，施工相互影響大，對于長、特長的隧道不宜采用，但需要洞口局部壓縮凈距時，也是十分有效的一種技術手段。
　　2并行隧道最小凈距要求
　　到目前為止，并行隧道的施工主要有三種形式，即普通分離式隧道、小凈距隧道和連拱隧道。現行《公路隧道設計規范》(JTGD70～2004)[55]規定，分離式獨立雙洞最小凈距，按對兩洞結構彼此不產生有害影響的原則，結合隧道平面線形、圍巖地質條件、斷面形狀和尺寸、施工方法等因素確定，一般情況可按表1取值。因此，普通的分離式隧道由于受圍巖最小凈距的限制，往往會帶來各方面的限制。例如，隧道進出口段地勢不開闊，隧道長度將顯著增長;又如由于有地面、地下建筑物或水庫、大型地質災害等的存在，若按照規范中的標準來確定隧道的線位，就可能拆遷建筑物或遭到水害、地質災害的嚴重威脅，這些都造成隧道展線困難，或是造價增高，或是存在隱患。而連拱隧道的施工工藝相當復雜，施工工序較多，使圍巖多次受到擾動，圍巖應力多次進行重分配，必然使圍巖的自承載能力受到嚴重破壞。
　　表1分離式獨立雙洞間的最小凈距

　　表2列舉了國內部分并行隧道實例，可以看出，通過大量隧道工程的實踐與研究，已取得初步成果，實際上許多隧道均采用了小凈距，

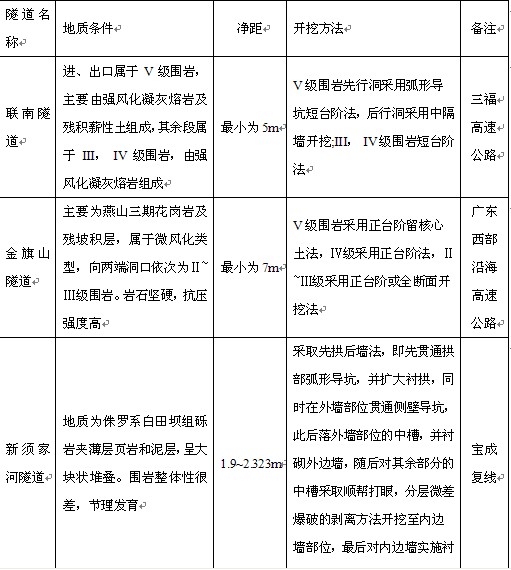

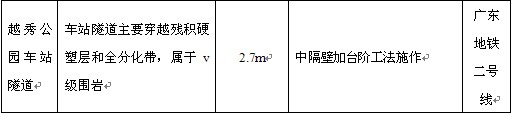

　　表2國內部分并行隧道實例

　　3并行隧道施工相互影響因素
　　對于并行隧道的施工，兩隧道之間的中間巖柱上時有應力集中的現象，而且其應力分布與巖柱寬度、隧道埋深、圍巖級別以及隧道支護類型等有關，從而導致非常復雜的互制行為。
　　3.1隧道間距
　　以橋墩間的水流比喻隧道巖柱間的應力分布，橋墩間水的流動有流線集中及流速加快等現象。流速增加的程度與橋墩寬度及間距有關，流線的變化則受到橋墩形狀的影響。平行隧道間巖柱應力的分布，其應力軌跡不僅有集中現象，巖柱間的應力亦有相對提高。應力的增加與隧道開挖斷面面積與巖柱面積的比值有關，應力軌跡集中現象則受到平行隧道間巖柱形狀的影響。在軟弱巖體兩相鄰隧道間的巖柱如果厚度不夠，且無適當支撐措施或施以灌漿改良以增加巖體強度，則極易因變形量過大而導致隧道坍塌等災害。
　　3.2隧道埋深
　　隨著深度的增加，垂直應力也不斷增加。隧道如果埋深較大，則上覆壓力大，有巖爆危險，且隧道支護費用高;若上覆巖體太淺，不僅正應力小，而且因風化程度高及固結度低，故剪力強度低，如果處理不當，易發生巖體大量變形甚至造成塌落現象.如果洞室的間距保持不變，洞室之間的相互影響會隨著隧道埋深厚度的增加而加強，尤其是作用在隧道頂部的壓力。
　　3.3圍巖級別
　　關于平行隧道雙洞凈距的國內外研究，大部分都從圍巖分級的角度對不同圍巖提出了不同的雙洞最小間距參考值。平行隧道的中心距在可以把地層看作完全彈性體時，約為開挖寬度的兩倍，而在粘土等軟地層中，則為開挖寬度的五倍。我國鐵路與公路隧道設計規范，均根據圍巖分類，規定了隧道的中心距。這從圍巖的應力、位移彈塑性分析很容易得到解釋。隧道開挖后圍巖應力重分布，如果圍巖應力處處小于巖體強度，圍巖仍處于彈性狀態。
　　3.4隧道支護類型
　　隧道支護的剛度大小對于隧道開挖后圍巖產生的應力和位移大小也有很大的影響。隧道的支護可以分為柔性支護和剛性支護兩大類。但是，隧道剛度相對于軟土而言的剛性支護在堅硬的巖層中可能表現為柔性支護。因此，為了反映隧道襯砌的剛度特性，必須選取適當?shù)乃淼酪r砌剛度與土體剛度的比率。
