【摘要】對逆作法基坑工程信息化施工中的反演環節進行了探討，提出了基于遺傳算法的土體參數反分析理論并結合ANSYS通用的有限元軟件二次開發技術，編制了計算程序BATDCM，根據反分析得到的參數正演計算進行預測并根據預測結果提出了有針對性的控制措施
　　關鍵詞：深基坑；逆作法；有限元法；反演；BATDCM
　　1引言
　　隨著社會經濟的發展，深基坑結構和特殊造型結構不斷涌現，給基坑工程設計和施工帶來了挑戰，傳統的設計方法不再能滿足實際要求。有鑒于此，人們不斷總結實踐經驗，針對深基坑工程，尤其是逆作法施工的基坑工程，萌發了動態設計和信息化施工的新思想。即在施工中對開挖過程實施跟蹤監測，并將信息及時反饋，實時掌握支護結構和基坑內外土體移動，通過即時監測采集相應信息數據，設計單位經處理后與預測結果比較，通過反分析推求較符合實際的土體參數，修正原設計中不符合實際的部分，并利用新參數再次預測下一施工階段圍護結構及土體的性狀，通過下一步施工，又采集施工現場的相應信息。如此反復循環，不斷采集信息，不斷優化設計并指導施工，將設計置于動態施工中。
　　2逆作法施工中土體參數反演
　　常用的支護結構分析方法有許多種，分為古典方法和有限元法兩大類。其中有限元法可以從整體分析支護結構及周圍土體的應力與位移性狀，且可適用于動態模擬計算，不僅為事前設計方案比較，而且也為信息反饋施工管理提供實時處理的手段。從原理上講，古典方法存在的問題在有限元方法中都可不同程度地得到解決。有限單元法計算理論雖較為完善，但在應用中仍有不少問題。除了數值分析方法本身的問題以外，用有限元方法的關鍵是要正確選用計算模型和設計參數。其中最重要的一點是作為已知量輸入的土層參數取值有較大誤差，帶有很大的隨意性，造成計算結果與實測值相差較大。
　　為了合理確定深基坑工程逆作法施工中圍護結構的位移及周圍土體的變形，有必要根據前期施工實測數據對分析中所需的土體參數進行反演分析，為后續施工過程的模擬提供正確的參數。
　　2-1反演分析理論
　　反演分析是根據施工過程中的監測數據如應力、位移、孔壓等，通過數值計算確定巖土介質的力學參數，有時甚至是本構模型，與此同時求得問題所需的物理量。在對工程進行反演分析時，把工程中采集的實測數據作為反演分析計算的標準值，即約束集，而將目標參數值作為可調集，使可調集在允許范圍內，將由此計算得到的理論值與約束值進行比較，并通過逐步變動可調集，使計算值向著約束值逼近靠攏，當達到擬合精度時，此時的可調集就是反演分析得到的參數值。將反演后的參數值代入計算模型再推求下一步的理論值，為工程預測預報提供理論依據。
　　2-2逆作法中土體參數反演
　　由于土是一種較為復雜的材料，如果將模型中的所有參數均作為待反演參數，則反演參數過多，反演工作量過大，無法保證反演結果收斂到正確值。為了突出事物的主要矛盾，簡化反演過程，反演變量只選取對目標函數值影響大且分析中不易掌握的參數，作為反演過程中的反演變量而將那些憑經驗可以解決或根據規范、地質條件及其它要求能確定的參數預先固定下來作為參量。
　　對于采用一模型的逆作法基坑工程有限元計算所需的土體參數往往包含彈性模量E、泊松比μ、內聚力c、內摩擦角φ、土體容重γ等。其中彈性階段E和μ對結果影響較大，塑性階段c和φ的影響較大。因此在逆作法基坑參數反演中，先反演土體的彈性模量E和泊松比μ，再根據后續施工實測數據再反演內聚力c和內摩擦角φ。
　　3逆作法土體參數反演程序BATDCM設計
　　本文應用ANSYS編制的基于遺傳算法的逆作法基坑工程土體參數反演程序BATDCM（BackAnalysisofTop-downConstructionMethod）。該程序主要針對逆作法深基坑工程的土體參數反演，土體參數反演是基于遺傳算法，有限元計算是基于ANSYS參數化編程。兩者的數據交換通過生成文件提取數據來實現，如在中反演得到的土體參數按命令流格式輸出到文件，由ANSYS通過輸入命令/input即讀入土層材料參數，并更新模型在中計算得到的地連墻位移通過取值命令放入變量中并用*vwrite命令輸出到文件由FORTRAN讀入用于計算目標函數。
　　3-1反演程序BATDCM功能
　　基于遺傳算法的逆作法深基坑工程土體參數反演BATDCM是采用CompaqVisualFORTRAN語言編制并調試通過，該程序具有如下幾個功能：
　　（1）在FORTRAN中用命令systemqq（）調用ANSYS，并利用其強大的參數化編程能力建模與有限元分析，模擬深基坑工程逆作法的施工過程；
　　（2）根據施工過程和實測數據，對多層土逆作法基坑工程，逐層進行彈性模量E、泊松比μ、內聚力c、內摩擦角φ、土體容重γ的反演
　　（3）克服了傳統優化方法的單個變量逐漸優化的缺點，能同時產生一組需要優化的變量，能同時反演彈性模量E、泊松比μ、內聚力c、內摩擦角φ、土體容重γ等5個參數
　　（4）加入了調試的子程序，保證程序的正常運行
　　3-2反演程序BATDCM的流程

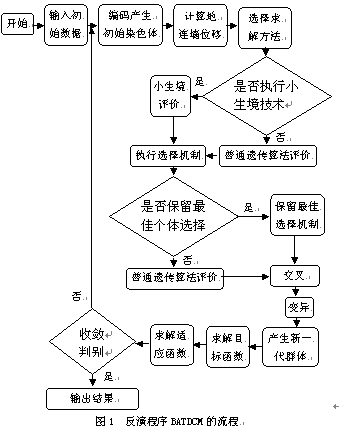

　　基于遺傳算法的逆作法深基坑工程土體反演分析的程序BATDCM由主程序和19個子程序組成，其流程圖如圖1所示.
　　
　　4深基坑逆作法施工的變形預測
　　4-1變形預測方法
　　逆作法深基坑信息化施工中的動態設計主要包括以下幾個方面動態設計計算模型的建立，預測分析與可靠性評估，施工跟蹤監測，控制與決策等。其中預測分析是動態設計的核心環節，而變形預測是其主要項目。
　　目前變形預測常采用反演正算綜合預測的方法。反演正算綜合預測分析的關鍵在于建立較為符合實際情況的動態設計計算模型，相應的結構構件及土體應力應變關系模型，接觸點和接觸面的擬合模式以及模型的各種計算參數等。其中各種參數的取值可根據前面反演的結果，將反算得到的參數值代入己經建立的模型進行計算，就可以由此預測下一施工階段有可能出現的情況，如可能的土體及結構位移場、土壓力等。
　　這種反演正算綜合預測的方法可以很好地把位移反分析同符合系統科學思想的動態設計與信息施工方法結合起來。根據位移預測值對新工況實際測量到的結果的偏離程度，評價反分析的質量。若偏離值大到不能接受的程度，則需加上新測到的位移再次進行反演，進行下一步循環，直到反演正算結果與實測結果的偏離可以接受。
　　4-2土體參數反演及變形預測實例分析
　　這里以某商業中心基坑工程作為實例，使用基坑現場的觀測數據利用BATDCM程序來反分析該深基坑各層土體的彈塑性力學參數彈性模量E、泊松比μ、內聚力c、內摩擦角φ。
　　綜合考慮基坑開挖的動態施工，采用二維平面應變有限元方法對基坑開挖和地下結構施工進行模擬。確定使用總應力法進行模擬。考慮水土分算。使用ANSYS軟件中Druck-Prager為屈服準則的彈塑性模型作為土的本構關系模型，使用的單元有兩節點線彈性梁單元和平面8節點等參單元。土方開挖和地下結構施工過程的模擬采用“單元生死”來實現。建立的有限元模型如圖2所示.
　　
　                                             　圖2二維有限元模型
　　該商業中心基坑工程由地下三層和地下五層組成，建筑高度30.30m，總建筑面積達29萬多㎡，其中地上總建筑面積157840㎡，地下總建筑面積135072㎡。結構體系采用框架結構體系，柱網尺寸以11.2×8.7m、13.5×10.0m為主。由①層填土和②粘土位于地連墻頂以上，這里不進行其參數反演。而③3淤泥質粘土厚度僅為0.8m，故將該層土與③2合并為一層土；④淤泥質粘土、⑤-1-1淤泥質粉質粘土、⑤-1-2粉質粘土夾粉砂和⑥粉質粘土參數差異不大，合并為一層土。因此，這里著重反演合并后的這兩層土的彈性模量E、泊松比μ、內聚力c、內摩擦角φ共8個參數。計算中8個參數的上下限見表1。
　　                                                                       表1土體參數反演結果
　　

　　為了控制計算時間，選取各工況下策斜管J24深度為-10m、-12m、-14m、-16m、-18m共5處的位移實測和有限元計算值按      來構造目標函數。取交叉概率Pc為0.5，變異概率Pm為0.005，群體規模n為10，進化代數T為50。根據挖土至-6.65m和挖土至-9.35m并施工好地下一層結構及首層結構兩個工況的監測數據進行反演，反演計算結果如表2所示。
　　                                                                                  表2土體參數反演結果
　

　　根據反演的結果，對挖土至-10.35m并施工地下二層樓板結構工況進行預測。預測結果與實測數據的對比如圖3。從圖3可看出，預測結果與實測數據較為吻合，其中深度為-10m、-12m、-14m、-16m、-18m共5處的預測值與實測值的相對誤差控制在20%以內，說明土體參數反演比較準確，依據反演得到的參數進行預測是成功的。
　　
　                                                               　圖3預測結果與實測數據的對比圖
　　5結論
　　逆作法作為一種較新的施工工藝，具有縮短工程總工期、節約項目成本、對環境影響小等優點。但由于逆作法地上地下立體交叉施工，工序多而復雜給施工組織帶來一定難度，施工中要求精心組織施工，才能確保工程的順利完成。本文編制的基坑工程逆作法施工土體參數反演程序，能同時反演彈性模量E、泊松比μ、內聚力c、內摩擦角φ等4個參數，反演計算采用遺傳算法求解，有限元計算由完成，兩者數據交換通過生成文件提取數據來實現。借助于強大的建模功能，克服了自行編程中有限元模型輸入的困難，從而使程序的適用性大大增強。
　　參考文獻
　　[1]趙志絡，趙帆.深基坑工程技術的進步與展望建筑技術[J].2003，vol.34（2）：88～93；
　　[2]施亞霖，楊順安.多項監測和信息化施工在深基坑工程中的應用[J].西部探礦工程，2003，vol.84（5）：13～15；
　　[3]湯永凈,謝樂才,柳玉進.軟土地區高層建筑逆作法施工理論分析與實測比較[J].上海鐵道大學學報,1999,(02)
