摘要：輕型井點降水具有機具設備簡單，使用靈活，裝拆方便，降水效果好，可提高邊坡的穩定，防止流砂現象的發生，降水費用較低等優點，因此在工程廣泛使用。本文結合深圳市龍崗世貿中心地下室基坑工程施工的實際情況，介紹了輕型井點降水的應用方法和注意事項，提出一些自己的見解。
　　關鍵詞：輕型井點；降水；施工
　　在高水位的基坑工程施工中，降水是一項重要的工作。輕型井點降水具有機具設備簡單，使用靈活，裝拆方便，降水效果好，可提高邊坡的穩定，防止流砂現象的發生，降水費用較低等優點，因此在工程廣泛使用。深圳市龍崗世貿中心地下室基坑工程在施工過程中，結合實際情況，合理采用輕井點降水，取得明顯的效果。
　　一、 工程概況
　　深圳市龍崗世貿中心位于深圳市龍崗區龍翔大道南側，建筑面積70434.4平方米，地下一層，地上四層。地下室面積為11976平方米，平時作為停車場，戰時作為人防工程。基坑平均深度5.8米，最深處為9.6米，采用輕型井點降水。
　　二、 輕型井點降水法的工作機理
　　輕型井點抽水系真空作用抽水，除管路系統外，很大程度取決于抽水設備。目前常用的真空泵型、隔膜泵型配套抽水裝置。輕型井點井點管、過濾管、集水總管、主管、閥門等組成管路系統，并由抽水設備啟動，在井點系統中形成真空，并在井點周圍一定范圍形成一個真空區，真空區通過矽井擴展到一定范圍。在真空力的作用下，井點附近的地下水通過砂井，經過濾器被強制性吸入井點系統內而使井點附近的地下水位得到降低。在作業過程中，井點附近的地下水位與真空區外的地下水位之間，存在一個水頭差，在該水頭差作用下，真空區外的地下水是以重力方式流動的。所以常把輕型井點降水稱真空強制抽水法，更確切地說應是真空—重力抽水法。只有在這兩個力作用下，基坑地下水才會降低，并形成一定范圍的降水的漏斗拋物線。井點管與總管的聯接可用鋼管和透明塑料管，因受真空力的作用，塑料管內裝有彈簧，以加強抗外部張力，保證地下水流暢通�？偣芘c總管的聯接有法蘭法和套箍法兩種形式。
　　三、施工實際布置
　　輕型井點系在基坑外圍埋設井點管深入含水層內，井點管的上端通過連接彎管與集水總管連接，集水總管再與真空泵和離心水泵相連，啟動抽水設備，地下水便在真空泵吸力的作用下，經濾水管進入井點管和集水總管，排出空氣后，由離心水泵的排水管排出，使地下水位降低到基坑底以下。
　　三、 材料要求
　　（一）井點管：用直徑38-55mm鋼管，帶管箍，下端為長2m的同直徑鉆有Ф10mm梅花形孔（6排）的濾管，外纏8號鐵絲、間距20mm，外包尼龍窗紗二層，棕皮三層，纏20號鐵絲、間距40mm。
　�。ǘ�）連接管：用塑料透明管、膠皮管，直徑38-55cm；頂部裝鑄鐵頭。
　　（三）集水總管：用直徑75-100mm鋼管帶接頭。
　　（四）濾料：粒徑0.5-3.0cm石子，含泥量小于1%。
　　四、 主要機具設備
　　根據抽水機組類型不同，主要有真空泵輕型井點、射流泵輕型井點兩種。前者設備組成規格及技術性能見（表一），國內有定型產品供應；后者設備組成、規格及技術性能見（表二）。

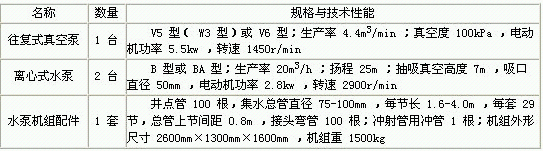

　　                                                              （表一）真空泵型輕型井點系統設備規格與技術性能

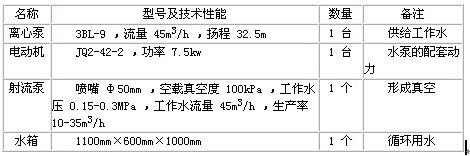

　                                   　（表二）Ф50型射流泵輕型井點設備規格及技術性能


　　
　　注：每套設備帶9m長井點25-30根，間距1.6m，總長180，降水深5-9m。
　　五、作業條件
　�。ㄒ唬┑刭|勘探資料具備，根據地下水位深度、土的滲透系數和土質分布己確定降水方案。
　�。ǘ�）基礎施工圖紙齊全，以便根據基層標高確定降水深度。
　　（三）己編制施工組織設計，確定基坑放坡系數、井點布置、數量、觀測井點位置、泵房位置等，并已測量放線定位。
　　(四)現場三通一平工作已完成，并設置了排水溝。
　�。ㄎ澹┚�點管及設備已購置，材料已備齊，并已加工和配套完成。
　　六、施工操作工藝
　�。ㄒ唬┚�點布置根據基坑平面形狀與大小、地質和水文情況、工程性質、降水深度等而定。當基坑（槽）寬度小于6m，且降水深度不超過6m時，可采用單排井點，設在基坑（槽）的兩側；當基坑面積較大時，宜采用環形井點，挖土設備進出通道處，可不封閉，間距可達4m。井點管距坑壁不應小于1.0m，間距由1.2-2.0m，埋深根據降水深度及含水層位置決定，但必須埋入含水層內。
　�。ǘ�）井點管施工工藝程序是：放線定位→鋪設總管→沖孔→安裝井點管、填砂礫濾料、上部填粘土密封→用彎聯管將井點管與總管接通→安裝集水箱和排水箱→開動真空泵排氣，再開動離心水泵抽水→測量觀測井中地下水位變化。
　�。ㄈ�）井點管埋設，成孔用沖擊式或回轉式鉆機成孔，孔徑為300mm，井深比井點設計深50cm；洗井用0.6m3空壓機或水泵將井內泥漿抽出；井點用機架吊起徐徐插入井孔中央，使露出地面200mm，然后倒入粒徑5-30mm石子，使管底有500mm高，再沿井點管四周均勻投放2-4mm粒徑粗砂，上部1.0m深度內，用粘土填實以防漏氣。
　�。ㄋ模┚�點管埋設完畢應接通總管�？偣茉O在井點管外側50cm處，鋪前先挖溝槽，并將槽底整平，將配好的管子逐根放入溝內，在端頭法蘭穿上螺栓，墊上橡膠密封圈，然后擰緊法蘭螺栓，總管端部，用法蘭封牢。一旦井點干管鋪好后，用吸水膠管將井點管與干管連接，并用８號鐵絲綁牢。一組井點管部件連接完畢后，與抽水設備連通，接通電源，即可進行試抽水，檢查有無漏氣、淤塞情況，出水是否正常，如有異常情況，應檢修后方可使用，如壓力表讀數在0.15-0.20MPa，真空度在93.3kPa以上，表明各連接系統無問題，即可投入正常使用。
　�。ㄎ澹┚�點使用時，應保持連續不斷抽水，并配用雙電源以防斷電。一般抽水3-5d后水位降落漏斗基本趨于穩定。
　　（六）基礎和地下構筑物完成并回填土后，方可拆除井點系統。拔出可借助于倒鏈或杠桿式起重機，所留孔洞用砂或土堵塞。
　�。ㄆ撸┚�點降水時，應對水位降低區域內的建筑物進行沉降觀測，發現沉陷或水平位移過大時，應及時采取防護技術措施。
　　七、質量標準
　　（一）井點管間距、埋設深度應符合設計要求，一組井點管和接頭中心，應保持在一條直線上。
　　（二）井點埋設應無嚴重漏氣、淤塞、出水不暢或死井等情況。
　　（三）埋入地下的井點管及井點聯接總管，均應除銹并刷防銹漆一道，各焊接口處焊渣應鑿掉，并刷防銹漆一道。
　�。ㄋ模└鹘M井點系統的真空度應保持在55.3-66.7kPa，壓力應保持在0.16MPa。
　　八、成品保護
　�。ㄒ唬┚�點成孔后，應立即下井點管并填入豆石濾料，以防塌孔。不能及時下井點管時，孔口應蓋蓋板，防止物件掉入井孔內堵孔。
　�。ǘ�）井點管埋設后，管口要用木塞堵住，以防異物掉入管內堵塞。
　�。ㄈ�）井點使用應保持連續抽水，并設備用電源，以避免泥渣沉淀淤管。
　　九、安全措施
　�。ㄒ唬�沖、鉆孔機操作時應安放平穩，防止機具突然傾倒或鉆具下落，落成人員傷亡或設備損壞。
　　（二）已成孔尚未下井點前，井孔應用蓋板封嚴，以免掉土或發生人員安全事故。
　　（三）各機電設備應由專人看管，電氣必須一機一閘，嚴格接地、接零和安漏電保護器，水泵和部件檢修時必須切斷電源，嚴禁帶電作業。
　　十、施工注意事項
　�。ㄒ唬┏煽讜r，如遇地下障礙物，可以空一井點，鉆下一井點。井點管濾水管部分必須埋入含水層內。
　�。ǘ�）井點使用后，中途不得停泵，防止因停止抽水使地下水位上升，造成淹泡基坑的事故，一般應設雙路供電，或備用一臺發電機。
　�。ㄈ�）井點使用時，正常出水規律是“先大后小，先混后清”，如不上水，或水一直較混，或出現清后又混等情況，應立即檢查糾正。真空度是判斷井點系統是否良好的尺度，一般應不低于55.3-66.7kPa，如真空度不夠，表明管道漏氣，應及時修好。井點管淤塞，可通過聽管內水流聲，手扶管壁感到振動，夏冬季手摸管子冷熱、潮干等簡便方法檢查。如井點管淤塞太多，嚴重影響降水效果，應逐個用高壓水反復沖洗井點管或拔出重新埋設。
　�。ㄋ模┰谕练介_挖后，應保持降低地下水位在基底500mm以下，以防止地下水擾動地基土體。
　　十一、結語
　　由于井點布置合理、嚴格按規定進行操作，本基坑降水工程取得明顯的效果。由本工程實際施工情況也可以看到，輕型井點降水具有機具設備簡單，使用靈活，裝拆方便，降水效果好，可提高邊坡的穩定，防止流砂現象的發生，降水費用較低等優點，是一種值得廣泛采用的施工方法。
