摘要：針對高支模、大跨度梁的施工關鍵環節,結合工程實例介紹了高支模體系的設計、施工方法、安全措施,確保了施工質量。
　　關鍵詞：高支模；大跨度梁施工；構件式腳手架；安全措施
　　
　　該工程總建筑面積565612，其中地下一層(架空層)，地上7層。建筑物呈長方型，大樓軸線尺寸165m×116．7m。首層高度5．1m，標準層高度3．8m，結構天面27．9m，建筑物高度31．7m。為鋼筋混凝土結構，預應力高強混凝土管樁基礎。建筑物的東西面為配合校區整體設計效果和體現本建筑特色，采用了通透且高大整齊的柱廊設計，1－A軸～1－R軸×1－1軸～1－3軸區間，有1－1和1－2兩軸線16條獨立柱由二層結構伸至天面層，支模高度22．8m，1－3軸8條柱由三層結構面伸至天面層，支模高度19m，軸線距離為8100×9600mm，柱截面1200mm圓柱，C35砼。
　　1-A軸～1-R軸×1-21軸～1-22軸區間，1-22軸有8條獨立柱，由三層結構面伸至天面層，支模高度19m，卜21軸8條柱由四層結構面伸至天面層，支模高度15．8m，柱截面1200mm圓柱，C35砼。獨立柱在不同樓層伸向天面，共同支撐天面結構層。天面樓板厚220mm，最大梁截面尺寸600×1500mm，最大梁跨度為17m。在考慮高支模支撐體系時，主要采用￠48mm鋼管支撐，鋼管間距由計算確定。高支模樓板與梁模板為18mm厚的夾板，木枋為80mm×lOOmm的松枋。高支模支撐系統設計如下。
　　1高支模支撐體系設計
　　在該工程施工中，要保證扣件鋼管支撐穩定性，主要解決的問題有三個：一是支撐架最高達23m，要保證架體結構穩定；二是要承載上部600×1500mm的大梁自重及施工荷載；三是在鋼管支架的頂部，天面層有2．7m
　　的懸挑樓板和防護排柵，施工過程對頂架有較大荷載，懸挑模板和防護排柵容易失去穩定。要考慮在天面混凝土澆注時，三種不利因素同時發生及施工荷載下，扣件鋼管超高模板支頂能確保穩定。同時，為解決圓柱模板安裝問題，在柱邊的架體在節點受力上要考慮安裝鋼模板的施工荷載。
　　1．1荷載取值
　　(1)對梁底木枋：梁混凝土自重按標準值取25kN／m３。；模板自重按標準值取5kN／m２；振搗混凝土時產生的荷載標準值取2kN／m２；施工人員及設備標準值取均布荷載為3．0kN／m２；均布活荷載標準值取1．5kN／m２。
　　(2)荷載分項系數：構件自重取1．2，其他各項取1．4。
　　(3)基本風壓：本區按0．75kN／m２計算。
　　1．2鋼管承載力計算
　　1，2．1荷載計算
　　計算梁截面為600mm×1500mm，鋼管單距600mm×600mm。風荷載體型系數取0．443；風壓高度變化系數取1．25(場地B類，高度23m)。

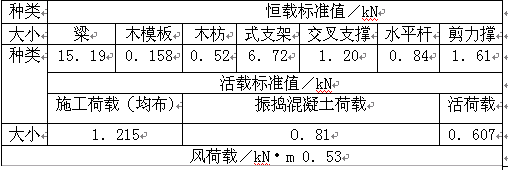

　　各荷載分項大小
　　

　　1．2．2荷載組合
　　不考慮風荷載時，荷載設計值=35．12kN。組合風荷載時，荷載設計值=35．6kN。立桿計算時，荷載設計值=35．6kN。
　　1．2．3立桿計算
　　按照《建筑施工扣件式鋼管腳手架安全技術規范》jBj130-2001中規定，鋼管扣件底座抗壓的承載力設計值為40kN。
　　靠近900梁寬范圍內有3條立桿，假定由該3條立桿完全承受計算單元的荷載，則每個立桿N=11．9kN<40kN，所以門架在桿件平面內受力滿足承載力和門架穩定的要求。
　　1．2．4其它由于其它小梁荷載較小，且有2條立桿支撐，故不再驗算鋼管的受力。
　　1．2．5連墻桿計算連墻桿采用￠48mm鋼管，用直角扣件連接。按JGJ130—2001中規定，直角扣件N=8kN。計算時連墻桿假定在高度范圍按4．5m1個，水平范圍1．8m1個計算。連墻桿承受的水平力Nw=3．3。故連墻桿的設置滿足要求。
　　1．2．6下層支承結構計算
　　首層混凝土強度等級C30，板厚150mm，立桿墊腳為200mm×200mm直邊板，厚度必須大于25mm。在澆搗天層樓面混凝土時，支撐的底層混凝土強度已經達到100％。樓板抗沖切承載力驗算：0．6ftumh=164kN>l1．9kN，滿足要求。樓板局部壓力驗算11900／(100×100)=11．9MPa<fa=14．3MPa，滿足要求。但從安全出發，為保證二層結構質量，在首層加頂回頭頂，鋼管間距900×1200mm。
　　2施工技術
　　2．1支撐施工方案
　　600×1500mm大梁梁門架支撐布置為：鋼管間距600×600ram。
　�、倭�桿：底部門架靠近梁中的3個立桿支承于結構上。
　　②水平拉桿：在每1500間距設置縱橫水平鋼管拉桿。
　�、奂袅�撐：垂直于大梁方向的剪力撐@900ram；平行于大梁外側的剪力撐@8000mm×8000mm。其它小梁板立桿間距900m。布置時不區分梁、板，由一側向另外一側排設。
　　2．2天面層模板系統用料說明及模板系統布置方案
　　(1)樓板模板、梁側模板、梁側底板均采用18厚1830×915優質建筑大夾板。
　　(2)樓板模板厚度為18mm，龍骨采用80×lOOmm@460mm，跨度控制在1200mm內，主龍骨采用80×lOOmm，跨度(即支撐間距)控制在915mm內。
　　(3)梁模板截面在300×800m內，次龍骨采用80×100mm@25Omm，主龍骨采用80×lOOmm木枋在門式架可調頂托上，用鐵絲或釘板固定，然后在木枋上安裝梁底次龍骨，跨度(即鋼管間距)在915m內。
　　(4)支撐采用滿堂式鋼管腳手架，鋼管間距1200×915mm。
　　(5)矩形截面的受力木枋應豎向放置。
　　(6)模板支撐體系用料質量要求：
　　①支撐用鋼管腳手架配件，有支撐、駁心、可調支托以及鋼管扣件等等，對拆曲變形、嚴重銹蝕，配套不全的不能應用。
　�、谒�有木板、木枋的規格尺寸應保證，廢爛、檐邊、疤節、嚴重扭曲開裂的不能用在受力部位。
　　2．3獨立柱滿堂腳手架設計
　　以1-A～1-R軸×1-1～1-3軸為例，其它軸線同，二層樓面施工完成后，在二層樓面上搭設滿堂式鋼管腳手架，鋼管采用￠48鋼管，間距為1200×915。在有獨立柱位置鋼管間距調整為1800×1800，矩形四邊每邊
　　用三條立桿等分間距，每邊鋼管間距為900。排柵搭設區域為I-A～I-F軸×1-1～1-3軸、1-L～1-R軸×1-1～1-3軸(約19m×39m，下同)、1-A～1-F軸×1-21～1-22軸和1-L～I-R軸×1-21～1-22軸間。
　　縱橫水平桿設置為@1500間距設置，鋼管剪刀撐設置要求由腳手底架部(樓地面)最近立桿開始搭設，每≤12m設置一道(每一對斜桿交叉為一道)向左、右、上方交叉延續到邊到頂，直線段較短的做之字斜撐延續到頂。
　　每4m一層(具體標高按施工進度，與平面樓層進度相同)平橋鋪設鋼棚板，具體搭設方法詳附圖。天面層以下一層平橋要滿鋪鋼棚板。在下一層平橋澆砼施工完成后，用短鋼管和鋼棚板將柱邊間隙封密。滿堂腳手架立桿與外排柵立桿通過水平拉桿相連接，相互之間共同形成整體。
　　2．4獨立柱模板
　　一本工程獨立柱模板采用鋼模板，每件模板均為半圓形，長度為4m，重量約為600kg，利用手動滑輪組將其提升至施工面層，手動滑輪組可以利用排柵橫桿為掛點，但掛點位置應設置為2點，且應設置在橫、立桿相聯結位置，并多加一個連接件加固，施工過程中應密切關注滿堂腳手架橫桿變形。
　　獨立柱鋼模板安裝后，鋼管支撐可直接支立在滿堂腳手架橫桿上，每件模板設兩道支撐，支撐設置為鋼模板+500和每增加+1000一道，每道支撐為四邊各一條。上兩件鋼模板安裝時，下面一件鋼模板不拆除。垂直度控制措施：鋼模板每次安裝高度不大于2件(4m)。安裝后用經緯儀進行雙向垂直測量，確保重直后才可以緊固螺絲和支撐桿件，然后再次用經緯儀進行復核，澆筑砼體時，要使用串槽。
　　2．5構造要求
　　2．5．1架體材料和配件
　　48mm×3．5mm鋼管，材料應符合國家規定和相關規定。嚴禁在鋼管上打孔。鋼管腳用架的內外兩側均應設置交叉支撐并應與立桿連接。水平架設置應符合下列規定：
　�、儆每v橫交叉的48mm鋼管作為水平架；
　�、谠陧攲娱T架上部、連墻桿設置層、防護棚設置處、支撐的轉角處、端部及間斷等處必須設置水平拉桿；
　�、鄣撞康牧�桿下端必須設掃地桿進行加固。
　　2．5．2加固件
　　剪刀撐設置應符合下列規定：
　�、儇Q向剪刀撐在腳手架外側、梁兩側連續設置，水平剪刀撐在腳手架內部連續設置。
　�、谪Q向剪刀撐斜桿與地面的傾角為450～60o；剪刀撐水平投影的寬度為4～8m。
　　③橫桿必須采用扣件立桿扣緊。
　�、芗舻稉螚U若采用搭接接長，搭接長度不宜小于lO00mm，搭線處采用3個扣件扣緊。
　�、菟�平桿設置應符合下列規定：每個門架底部縱橫向連續設置水平桿，并形成水平閉和圈；腳手架底部門架下端加設掃地桿，門架的內外兩側應設通長掃地桿，水平架與門架立桿扣緊。
　　2．5．3連墻桿
　　連墻桿在腳手架的轉角外、每層結構邊梁處設置。水平間距1800mm，在大梁處間距加密為900mm，垂直間距≤4500mm。結構邊粱內應預埋￠48mm鋼管豎桿，門架水平與雙排鋼管立桿、連墻點扣牢。
　　2．5．4地腳拉結
　　為了防止底層門架在受力狀態下發生滑動而造成局部失穩，在支頂底部的梁板內預埋10@900×1200拉接筋，并與掃地桿連接牢固，為了支撐在受力狀態下發生側向失穩。
　　2．6搭設要求
　　施工中，搭設應滿足如下要求：
　�、贋榧涌焓┕�，高支模支撐搭設與結構主體施工同時進行；
　�、诓慌涮椎匿摴芎团浼�不得混合使用于同一腳手架；
　�、壑�撐安裝應自一端向另一端延伸，并逐層改變搭設方向，不得相對進行。搭完一步架后，應按規范要求檢查并調整水平度與垂直度；
　�、芙徊嬷�撐、水平桿、加固桿、剪刀撐、連墻桿應緊隨門架的安裝及時設置；
　　⑤連接鋼管構件必須處于鎖住狀態；
　�、捱B接扣件的螺栓擰緊，力矩宜為50～60N•m，不得小于40N•m；
　�、哌B接扣件必須與桿件直徑相符，不得混用；
　�、啻钤O完畢后必須經過工地自檢和公司質量安全部的驗收后，方可投入使用。
　　2．7模板工程
　　梁模板；梁底、側模均采用18mm厚木夾板，80m×lOOmm木枋加固。梁兩側用￠12mm穿梁螺栓對拉，螺栓間距沿梁高350mm，最下一根距梁底面200mm，沿梁長方向螺栓間距500mm。梁模起拱高度為全跨長度1／1000～3／1000。
　　3安全措施
　　(1)模板(高支撐)安裝、拆除方案由施工員進行技術交底。
　　(2)模板上堆放材料要均勻，要符合構件的使用荷載，模面泵送混凝土出料應及時分攤到其他地方，臨時
　　料堆高度不得超過200mm。
　　(3)模板(高支撐)安裝須有穩固的腳手架防護，操作人員上落應走斜道或穩固的靠梯，高空作業無安全保
　　護的要佩帶安全帶。
　　(4)模板(高支撐)安裝過程應保證構件的穩定性，有措施防止模(高支撐)的傾覆。
　　(5)模板拆除時要搭設穩固的腳手架，不許有空隙、松動或探頭腳手板；臨邊做好防護措施，與外腳手架之間拉設安全兜底網，下方設警戒線和監護人員。
　　(6)使用電器和機具應符合《施工現場臨時用電安全技術規范》、《建筑機械使用安全技術規程》的規定。
　　(7)獨立柱拆模和升模時，嚴禁上下交插作業。
　　(8)獨立柱分段澆砼，澆砼時應注意將柱頭清洗干凈。
　　(9)手動滑輪組掛點必須牢固，在受力節點立桿采用雙構件，一個扣牢立桿和水平桿，另一個緊靠上部扣件支托，必要時可點焊固定。
　　(10)獨立柱鋼模板安裝和泵車出料澆筑獨立柱砼時，應該避免與排柵立桿碰撞。
　　(11高空作業人員須佩帶安全帶。獨立柱鋼模板拆除時，下層平橋應密封好。
　　(12)獨立柱鋼模板拆除時，下層平橋應密封好。拆下的鋼模板應及時運走。
　　4結語
　　通過計算和實際施工證明，立桿600×600、900×900能分別保證600×1500大梁、懸挑板和300×800以下梁的模板體系和超高鋼管架體的穩定。該工程按此方案搭設后，按JGJ130—2001《建筑施工扣件式鋼管腳手架安全技術規范》有關要求認真驗收，并進行局部荷載檢驗，一致確認無誤后施工，實際施工結果是安全的。
