摘要：地下管線探測是城市測量的重要組成部分，本文簡單的講述了地下管線探測的探測原理及實施流程，并對常見的疑難問題提出解決對策，最后給出了工程實例。
　　關鍵詞：管線探測，原理，疑難與對策
　　1、引言
　　城市地下管線是維持城市正常運轉的大動脈，是現代城市高效運轉的保證。城市地下管線探測是城市規劃、建設和管理的一項基礎性工作。隨著城市建設日新月異，地下管線愈趨復雜。種類繁多的地下管線，如果沒有一個統一的管理系統和準確的管線資料，在城市建設中容易造成對管線的破壞，從而造成通訊中斷、煤氣泄漏、污水漫流等，給人民生命和國家財產造成威脅和損失。因此，準確摸清城市地下管線的分布情況，對地下管線進行全面普查整理測量，建立統一的管理系統，顯得尤為重要。
　　2、管線探測技術
　　地下管線探測的基本原理是基于被探測管線與其周圍介質之間的明顯物性差異。常用的方法有：電磁法、電磁波法、地震波法、直流電法、地震波法等。由于探測條件的限制，其中電磁法是最經濟有效的方法，而電磁波法（地質雷達）則用來解決疑難問題，作為地磁法的一種補充。
　　2.1電磁法
　　2.1.1工作原理
　　電磁法是利用地下管線與周圍介質的導電性和導磁性差異為基礎，根據電磁感應原理的空間和時間分布規律，來達到探測地下管線的目的。實際工作中，通過發射線圈發射一個諧變電流，在其周圍建立一個諧變磁場（即一次場）。地下金屬管線在諧變場中激發諧變電流，在管線周圍形成諧變磁場（即二次場）。利用二次場比一下場衰減慢的特性，使用接收儀器追蹤二次場的變化來探測管線。
　　2.1.2探測方法
　　2.1.2.1被動源法
　　利用載流電纜本身所產生的工頻信號和金屬管線中感應電流產生的電磁場進行管線探測。優點：無需人工建立場源、簡便、效率高；缺點：精度低。
　　2.1.2.2主動源法
　　直接法：是將發射機信號輸出端直接連在被測管線上。其特點是信號輸出強、探測距離遠、抗干擾性強,是主要采用探測的方法。
　　夾鉗法：利用夾鉗套在被測管線上施加信號的方法,以前適用于管徑較細的管線。最新的管線儀器（如LD500）夾鉗不要求環繞整條管線，因此大口徑管線也適用。該法信號強、精度高、抗干擾能力強。
　　感應法：將發射機直接放在被測管線上方,依靠發射機的自身發射諧變電磁場，使地下金屬管道產生諧變電流，形成二次場。在無法采用上述兩種方法的情況下,可采用感應法。其缺點是信號較分散、易被干擾。
　　2.1.3定位定深方法
　　平面位置分為極大值法和極小值法。原理是因?yàn)樵诠芫�的正上方，管線形成的二次場水平分量最大而垂直分量最小。經驗顯示，一般極大值法精度更好。
　　定深方法常用的有直讀法和比值法兩種。
　　2.2電磁波法（地質雷達）
　　電磁波法也是利用地下管線與周圍介質的物性差異。發射天線向地下發射電磁波，電磁波在地下傳播過程中，遇到介電常數和電導率物性差異的界面，電磁波一部分被反射回來，被接受天線所接收，主機將接收到的信號記錄下來，通過分析反射信號的形態、位置、到達時間等特征，達到對地下管線（或構筑物等）定位定深的目的。
　　2.3存在問題及對策
　　2.3.1環境因素
　　主要體現在信號的干擾和管線的判別上。對此應加強抗干擾措施(如:采用直接法、改變頻率等),以及針對不同管線、不同路段采取不同的施測方案及校正措施。例如，在開工前針對每個路段做一個儀器校正試驗，測出在不同干擾條件下的儀器校正系數或校正值。
　　2.3.2人員素質
　　經驗不足造成的錯判、漏判是影響探測質量的主要因素。對此應從管線工藝流程入手,分析管線的特點,提高對復雜情況的判斷能力和信號的分析能力。并制定完善的質量控制體系，嚴把質量關。
　　2.3.3設備性能
　　設備的性能(分辨率、抗干擾性)直接影響探測效果。為此應選擇分辨率高、抗干擾性強的管線探測儀。并在探測前對儀器進行穩定性和一致性試驗。
　　2.3.4探測目標
　　平行管線判定：如果在管線上方橫切時,信號衰減異常緩慢,則應考慮可能存在并行管線,但還需進一步判定。首先減小接收機的功率,用以區分是否存在2個峰值。如果仍不能確定,可通過管線的分支處求證。如果是1條管線產生的多通,則在多通處存在信號急劇衰減;并行管線產生線路分支則不存在信號衰減。
　　小口徑非金屬管線：電磁法無法探測，電磁波法也難達到理想效果，需要借助開挖或釬探來確定。
　　3.管線坐標測量
　　3.1基礎控制（I、Ⅱ級導線）測量：地下管線測量主要以各城市等級導線點和水準點為依據。
　　3.2圖根控制測量：
　　3.2.1圖根點應起閉于城市等級導線點上，平面采用電磁波測距附合導線、支導線或引點等方法施測。
　　3.2.2附合導線不應超過兩次附合，在一級圖根點上可采用極坐標法發展支導線和引點。
　　3.2.3圖根點成果采用近似平差法計算。坐標和高程均精確至毫米。
　　3.3管線點測量
　　地下管線點測量按物探作業人員在實地標定的點位用極坐標法進行測定，管線點高程采用電磁波測距三角高程法施測，同時記錄物探點號，并與物探點號一一對應。
　　4、數據處理
　　將野外采集的數據傳輸?shù)接?jì)算機上進行計算處理，建立管線點成果及屬性數據庫，然后將所有數據轉至地理信息系統，再按管線圖形編輯的要求進行編輯，建立管線圖形數據庫。
　　5、應用實例
　　5.1工程概況
　　某市正在進行地鐵建設，為了在開挖過程中不危及地下管道的安全，需要對施工沿線進行地下管線探測，為施工方提供準確、完整、及時的地下管線資料，以免造成不必要的損失。

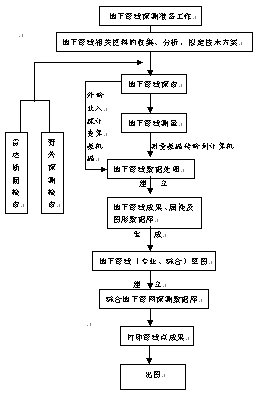

　　5.2探測流程
　　
　　　
　　
　　5.3工程成果
　　該工程共探查各類管線長度約78.0公里；管線點總數為3588個，其中隱蔽點為973個，明顯點為2615個。為地鐵施工提供了詳實、準確的管線資料。既保證了管道的正常運行，又節約了開挖的時間和成本。
　　6、結束語
　　管線探測工作在城市建設中的應用越來越廣泛。作為一種物探手段，其探測效果與環境干擾、人員經驗等因素關系緊密。埋在地下的管道，看不見摸不著，只能通過對接收信號的分析得出結論。因此，在探測過程中，應遵循從已知到未知、從易到難、從主到次、重重追查的規律，加上技術人員本身的細心、經驗，才能得到最為接近實際的成果。
　　
　　參考文獻：
　　[1].何厚志。地下管線探測技術及工程實施。地下管線管理技術與應用。中國建設工業出版社。2000年
　　[2].劉忠新，范士杰。地下管線探測技術的論述及應用。城市勘測。2004年第4期。
　　
