摘要：新建廣州至珠海鐵路白坭河特大橋(中心里程：DK7+293.10)全長5696.715m，共設有157墩2臺158跨。本文主要分析論述了白坭河特大橋系桿拱鋼管拱肋吊裝、焊接、鋼管混凝土澆筑及吊桿安裝及張拉等方面，可供同行參考，不足之處望請指出。

　　關鍵詞：廣珠鐵路,大跨度,連續梁拱組合橋,系桿拱,鋼管混凝土,施工監測

　　1工程概況

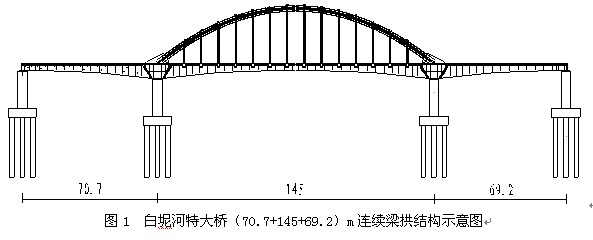

　　新建廣州至珠海鐵路白坭河特大橋主橋?yàn)?70.7+145+69.2)m連續梁拱組合橋，主橋梁體采用預應力混凝土連續梁結構，單箱單室變高度箱形截面，三向預應力體系，C55高性能混凝土。

　　箱梁頂寬12.5m(中支點處局部頂寬15m)，底寬8m(中支點處局部底寬10.4m)，梁高3.5～7.8m，梁底按圓曲線變化。

　　主跨系桿拱拱肋采用φ900mm鋼管混凝土結構，內矢高29m，拱軸線為二次拋物線。拱肋橫截面為啞鈴形，截面高2.9m;兩榀拱肋中心距11.1m，拱肋間設置9道橫撐，橫撐均采用鋼管構成空間桁架撐，鋼管內部不填充混凝土;拱肋與主梁間設置14組雙吊桿，順橋向間距9m。鋼管拱外露面防腐涂裝水性無機富鋅防銹底漆2道，環氧云鐵中間漆1道，氟炭面漆2道。



　　2施工方案

　　系桿拱采取在鋼結構加工廠按照設計圖紙及規范要求加工成標準節段，汽車運至施工現場，在已完成合攏后的梁面上采用汽車吊吊到拼裝支架上按照拱肋設計線形拼裝焊接成拱肋結構，隨后頂升灌注鋼管混凝土，安裝吊桿并按設計指定次序張拉吊桿，調整吊桿力，施工橋面系后，調整吊桿力到設計索力。

　　3臨時支架設計

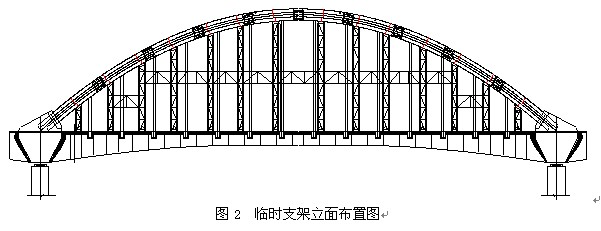

　　臨時支架的設計根據橋面的幾何尺寸及荷載情況，并充分考慮支撐架的安全性，同時考慮汽車吊的作業空間，采用φ300*6與∠100*100*6角鋼制作成1600*1600的方形桁架作為支撐立柱，上下游兩組支撐立柱形式一樣，編號為1、2、……、14號支柱。支架縱向2-13號支撐立柱間采用∠100*100*6角鋼方形桁架加固，橫向加固4#、6#、9#、11#上下游支撐立柱間采用∠100*100*6角鋼方形桁架，另在支架立柱φ300鋼管頂加3.6m長2I32a橫梁。以使支架縱橫向之間形成排架結構，確保整體穩定性。

　　拱肋拼裝臨時支架各立柱鋼管頂標高通過拱肋安裝時施工拱軸線線形確定，支架鋼管頂2I32a橫梁上設楔形墊塊調節弧線，楔形墊塊布置限位卡板，橫梁與支架鋼管、橫梁與楔形墊塊采取焊接固定。為保證臨時支架與橋面連接穩定，主梁施工時應按照支架布置圖在橋面上預埋鋼板。預埋鋼板在澆注主梁混凝土?xí)r，根據拱肋拼裝臨時支架各立柱鋼管設計位置預埋，規格為500×500×14，下設有φ25長度為30cm螺紋鋼筋作為錨固筋，支架立柱采用焊接方式與預埋鋼板固接。

　　臨時支架鋼管桿件采取現場加工成標準節段，安裝采用主墩塔吊及橋面汽車吊吊裝鋼管桿件，現場栓接拼裝成型。



　　4系桿拱安裝

　　鋼管拱肋節段的劃分按設計適當調整，安裝采用兩臺徐工QY-80汽車吊分別從拱腳往跨中對稱進行，中間合攏段由于重量較大，采用兩臺汽車吊抬吊。

　　拱肋節段吊裝、安裝順序如下：

　　4.1試吊

　　試吊前對吊機及拱肋進行全面檢查，準備工作全部到位后，選定天氣較好的日子進行試吊。試吊時觀測吊機在各種受力狀態下的穩定性、提升設備是否正常運行、拱肋吊耳受力是否正常等。

　　4.2拱腳預埋段吊裝安裝

　　在正式吊裝拱肋節段之前，必須首先安裝拱腳預埋段，兩岸均利用塔吊將拱腳預埋段吊至橋面拱腳處，進行安裝。定位支架和預埋段采用鋼支撐作加固，確保新澆混凝土產生的側壓力不會使預埋件發生偏移。預埋段安裝必須嚴格控制安裝精度。

　　4.3拱肋及橫撐吊裝、安裝

　　將檢驗合格且已編號的拱肋節段按起吊順序依次運輸至安裝位置，吊機在起吊位置就位后，放下起重吊具，系住鋼管拱肋節段吊耳，解除臨時固結支撐，完畢后操作人員離開至安全位置，指揮人員確認各項情況正常后通過通訊設備發出起吊指令，起重司機啟動起重卷揚機，將節段吊離運梁車10cm，靜待觀察10min，檢查確定吊裝系統一切正常后，方可繼續將拱肋節段起吊至橋面，然后縱橫向移動至安裝位置上方。并在已安裝定位完成的拱腳段上下弦桿接口處底、側各焊接一塊限位鋼板，然后指揮起重司機緩慢放下拱肋節段，在拱肋節段下放的過程中，施工人員利用繩索捆綁拱肋節段兩端，操作繩索調整拱肋節段位置，盡量精確地把拱肋節段放于支架上，拱肋節段的尾部放置于拱腳節段接口上的限位板里，前部也要放置于支架橫梁楔形墊塊上的限位板上，拱肋節段安放完成后，立即對拱肋節段進行縱向、橫向位置及標高的精確測量，確保拱肋節段位于拱軸線上，如其位置誤差超過要求，則需進行調整，直到安裝精度達到要求，焊接人員對拱肋節段與拱腳節段接口進行局部焊接臨時固定，并加臨時支撐約束另一端，保證拱肋穩定。臨時固定完成后，方可拆除吊重鋼絲繩與拱肋節段吊耳的連接。

　　接著，按同樣方法完成(上)下游對稱拱肋節段吊裝安裝，再吊裝安裝橫撐。橫撐吊裝采用同樣方法起吊至橋面位置后移至安裝位置，左右兩端調平，緩慢操作至接口，當兩端接口完全對齊時，同時緩慢下放，如果橫撐接口有錯臺等原因?qū)е聼o法精確對齊時，適當修整接口，使橫撐就位。然后焊接人員對橫撐兩端接口進行部分焊接以臨時固定橫撐，待焊接完成后，方可松開吊具。同理按吊裝安裝順序逐次吊裝完成剩余節段及橫撐的安裝。

　　合攏段長度可多留2cm，待合攏時根據合攏口實際測量長度進行修整至精確的合適長度。合攏前，需進行溫度觀測，測量合攏長度，切割合攏段余量，采用節段吊裝同樣方法就位合攏段，合攏口采用內面帶襯墊單面施焊雙面成型工藝，以確保工藝滿足要求。合攏段的控制最終以線型控制為主，合攏段會預留余量，合攏段的內力最終以監測單位、設計單位的要求為準，通過實際監測數據作調整。

　　4.4鋼管拱肋節段焊接

　　結構焊接在工廠內采用CO2氣體保護半自動焊和藥芯焊絲的焊接工藝、現場焊接均采用手工焊，全熔透的焊接工藝。

　　臨時連接采取在加工時每節拱肋兩頭設置法蘭，法蘭采用14mm厚鋼板制作，每個接頭的法蘭上預留了六個φ27mm的螺栓孔，在鋼管拱吊裝到支架頂時，一頭套入上一節拱肋的襯管內，并用φ25mm的螺栓將拱肋定位，并用50t手動千斤頂進行標高調整，調整到位后用馬凳“抄死”，然后立即進行臨時焊接，臨時焊接采用220×150×16mm的A3鋼加勁板與上一節拱肋進行焊接牢固，每個拱肋的接頭焊接16個加勁板，上下弦管接頭各均勻布置8個加勁板，加勁板與拱肋雙面滿焊，焊縫高不得小于8mm。臨時焊接采用安裝一節，焊接一段，直至合攏。每節拱肋臨時焊接完成后方可進行下一段拱肋的安裝。

　　永久性焊接在鋼管拱合攏后進行，接頭施焊應拱腳向拱頂對稱進行，避免拱肋移位或變形。拱肋和橫撐現場所有焊接均采用手工焊，全熔透。焊接時先焊對接環縫，每節拱肋的對接環焊縫至少焊三道，焊接完成后割掉臨時連接的加肋板，再將加肋板處的焊縫補齊，焊接完成后將焊縫打磨平整，并進行無損探傷合格后，再安裝瓦管并進行焊接。拱頂合攏節段焊接時間選擇在氣溫15℃-20℃之間時進行。

　　鋼管拱拱焊接完成后，對焊縫進行100%超聲波探傷，對于探傷不合各的焊縫采用碳弧氣刨，將不合格的焊縫刨開，重新進行焊接，焊接后再次進行探傷，確保焊縫合格為止。

　　5.鋼管混凝土灌注

　　鋼管拱制作時在拱肋及腹板相應位置設灌注孔和出漿孔，采用高壓輸送泵頂升灌注弦桿、腹板混凝土，混凝土灌注順序?yàn)橄壬舷夜芎笙孪夜茉俑拱澹瑑蓚?cè)拱肋、腹板同時對稱灌注。

　　管內灌注C55微膨脹混凝土，施工之前，進行工藝可靠性試驗。管內混凝土灌注前，應進行多種配合比、膨脹率等有關性能測試，并加以比較，擇優選定。

　　拱肋混凝土的灌注采用從低處往高處的泵送頂升法，由拱腳向弦管內的混凝土采用一級泵送，腹板內混凝土采用二級泵送。泵送混凝土除要有合理的配合比與恰當?shù)耐饧觿┩猓�灌注前壓入清水，潤濕管壁，再壓入一定�?shù)量的水泥漿作先導，以有助于排除氣泡，然后再泵送微膨脹混凝土。

　　泵送混凝土的速度應協調一致，遵循對稱、均勻的原則(兩臺混凝土泵對稱壓注，兩端的砼面高差控制在3m以內)。泵送順序?yàn)橄壬瞎堋⒑笙鹿堋⒃俑拱澹��?dāng)上一環混凝土達到設計強度90%后，才可泵送下一環混凝土。

　　泵送混凝土?xí)r，應確保混凝土的連續供應，嚴格控制管內不要泵入空氣，以防管內混凝土出現空洞，待出漿孔排出合格混凝土后，方可關閉止回閥。

　　頂升過程中，如出現堵管、混凝土泵達到額定壓力，不能繼續施工時，應及時換管。當換管時，檢查混凝土是否已頂升至該注漿孔位置，如還沒有頂升至該管，則應在再次頂升之前，在形成高位拋落段加開排氣孔，以避免有空氣排不出，而形成空隙。

　　泵送過程中，專業質檢人員可用敲擊法判斷管內混凝土的填充情況，如有空隙應及時用體外加震法解決。拱肋混凝土達到設計強度后，使用超聲波探測填充情況，局部不符合規范要求的采用鉆孔壓漿法補強。

　　6.吊桿安裝及張拉

　　吊桿安裝采用自制起吊設備安裝。安裝前，將已預先編號的吊桿依次吊上橋面預定位置擺放，利用卷揚機從鋼管拱上弦處吊桿孔口放下起吊鋼絲繩，鋼絲繩穿過下弦孔口至橋面，將吊桿安裝上起吊器，啟動卷揚機緩慢起升，提升吊桿通過鋼管拱弦桿吊桿孔使吊桿離橋面10cm，然后下放通過橋面吊桿孔，將吊桿上頭與上錨頭連接于上弦桿處，最后將吊桿下頭與橋面處吊桿位置下錨連接，完成吊桿安裝作業。

　　吊桿安裝完成后，待拱肋灌注混凝土強度達90%后對吊桿進行張拉，吊桿張拉按照設計提供的順序進行。張拉前，千斤頂、油泵和油壓表均編號、配套標定。吊桿加初張力后，經過多次調整后達到吊桿索力目標值。最后在橋面防水層、人行道、道碴、線路設備等橋面系全部鋪設完成后，進行吊桿最后階段的張拉，將吊桿力調整到設計索力目標值。

　　7.施工監測

　　鋼管混凝土連續梁拱組合橋?yàn)槌�靜定結構，橋梁上部、下部以及基礎甚至地基連成一體，結構的超靜定次數較多，受力復雜。橋梁施工監測的任務就是要根據全過程中實際發生的各項影響橋梁內力與變形的參數，結合施工過程中測得的各階段主梁內力(應力)與變形數據，隨時分析各施工階段中主梁內力和變形與設計預期值的差異并找出原因，提出修正對策，以確保在全橋建成以后橋梁的內力和外形曲線與設計值相符合。

　　為控制懸臂施工時懸臂端豎向撓度、主梁軸線橫向的偏差在容許范圍內，控制成橋后主梁線形符合設計要求，采用大型橋梁專業有限元軟件對現場施工過程進行模擬計算，依據計算數據經綜合判斷確定主梁掛籃施工立模標高，同時與現場實測標高進行對比、誤差分析，以控制主梁豎向位移滿足設計要求;對拱肋坐標進行理論計算與實測數據的比較和分析，以使得拱肋線形滿足設計要求。同時在主梁上選取9個控制截面，拱肋上選取5個控制截面，預埋應力傳感器，進行應力監測，掌握施工過程中橋梁結構的內力狀態，保證結構應力在設計要求安全范圍內。

　　8.結語

　　連續梁拱組合橋在鐵路工程中較少采用，該橋施工中采取的連續梁墩頂現澆段大體積混凝土施工及裂縫防治、掛籃的適應性設計、高溫環境下合攏段施工、連續梁施工體系轉換、鋼管拱安裝定位控制、鋼管混凝土的灌注、吊桿索力快速調整及線形控制等技術和方法，為鐵路大跨度連續梁拱組合橋的建設積累了寶貴的經驗。

　　參考文獻

　　[1]王庭英,金志展.鋼管混凝土橋梁鋼結構制造與安裝[M].北京:人民交通出版社,2004.

　　[2]陳寶春.鋼管混凝土拱橋設計與施工[M].北京：人民交通出版社,2000.

　　[3]范立礎.橋梁工程[M].北京：人民交通出版社,2001.

　　[4]黃僑.橋梁組合結構設計原理[M].北京：人民交通出版社,2OO3.

　　[5]鐘善桐.鋼管混凝土理論[M].哈爾濱：黑龍江科學技術出版社,2000
